Контакторы силовые CEM

 3390108

















Особенности:

  • возможность установки дополнительных контактов, механической блокировки, „RC„ фильтров,
  • монтаж на шину ТН35 либо на монтажную панель с помощью винтов,
  • высокий механический и электрический ресурс,
  • универсальные дополнительные контакты.



Технические характеристики:

Соответствие стандартам

PN-IEC/PN-EN 60 947.DIN VDE 0660, UL, CSA

Климатическая устойчивость

Согласно c IEC68-2

Рабочая температура

от -25°С до +55°С

Напряжение изоляции

1000V

Контакторы силовые предназначены для коммутации электрической нагрузки в однофазныхитрехфазных сетях мощностью до 160 kW (U=400V, АСЗ).

 Схема контактов



Контакторы CEM

Тип

Код

Тип

Код

1

Контактор 24V 50/60Hz

CEM9.10-24V-50/60HZ

4642120

CEM9.01-24V-50/60HZ

4642110

2

Контактор 42V 50/60Hz

CEM9.10-42V-50/60HZ

4642125

CEM9.01-42V-50/60HZ

4642115

3

Контактор 48V 50/60Hz

CEM9.10-48V-50/60HZ

4642121

CEM9.01-48V-50/60HZ

4642111

4

Контактор 110V 50/60Hz

CEM9.10-110V-50/60HZ

4642122

CEM9.01-110V-50/60HZ

4642112

5

Контактор 230V 50/60Hz

CEM9.10-230V-50/60HZ

4642123

CEM9.01-230V-50/60HZ

4642113

6

Контактор 400V 50/60Hz

CEM9.10-400V-50/60HZ

4642124

CEM9.01-400V-50/60HZ

4642114

7

Контактор 24V DC

CEM9.10-24V DC

4642220

CEM9.01-24V DC

4642210

8

Контактор 220V DC

CEM9.10-220V DC

4642221

CEM9.01-220V DC

4642211

9

Номинальный ток AC1(A)

25

25

10

Номинальный ток AC3(A)

9

9

11

Номинальная мощность U=400V AC3 (kW)

4

4

12

Вес AC/DC (кг)

0,295/0,51

0,295/0,51


АКСЕССУАРЫ



13

Дополнительный контакт 1N0

BCXMFE10

4641510

BCXMFE10

4641510

14

Дополнительный контакт 1NC

BCXMFE01

4641501

BCXMFE01

4641501

15

Дополнительный контакт 1N0 (быстрое замыкание)

BCXMFAE10

4642510

BCXMFAE10

4642510

16

Дополнительный контакт 1NC (задержка размыкания)

BCXMFRE01

4643510

BCXMFRE01

4643510

17

Дополнительный контакт боковой 1N0+1NC

BCXMLE11

4644511

BCXMLE11

4644511

18

Дополнительный контакт боковой 2NO

BCXMLE20

4644520

BCXMLE20

4644520

19

Дополнительный контакт боковой Ш+Ж (для монтажа больше 2 контактов на сторону)

BCXMRLE11

4645211

BCXMRLE11

4645211

20

Дополнительный контакт боковой 2NO (для монтажа больше 2 контактов на сторону)

BCXMRLE20

4645520

BCXMRLE20

4645520

21

Механическая блокировка

BLIME9-105

4643601

BLIME9-105

4643601

22

Фильтр'Ж" 24-48V AC

BAMRCE4

4642701

BAMRCE4

4642701

23

Фильтр'Ж" 50-127V AC

BAMRCE5

4642702

BAMRCE5

4642702

24

Фильтр'Ж" 130-250V AI

BAMRCE6

4642703

BAMRCE6

4642703

25

Фильтр'Ж" 12-600V DC

BAMDIE10

4643701

BAMDIE10

4643701


 chema kontaktorov

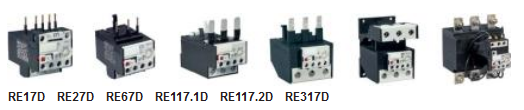

 Тепловые    реле

Rele-teplovoe

Тип контактора

Диапазон регулировки тепловой защиты (A)

Дополнительная защита предохранителемgL (A)

Тип

Код


CE07

CEI07

CEC

CECA









0.28 . . . 0.4

2

RE17D-0,4

4641400

0.4 . . . 0.63

2

RE17D-0,63

4641401

0.56 . . . 0.8

2

RE17D-0,8

4641402

0.8 . . . . 1.2

4

RE17D-1,2

4641403

1.2 . . . . 1.8

6

RE17D-1,8

4641404

1.8 . . . . 2.8

6

RE17D-2,8

4641405

2.8 . . . .4

10

RE17D-4,0

4641406

4.....6.3

16

RE17D-6,3

4641407

5.6 . . . . 8

20

RE17D-8,0

4641408


CEM9...CEM25















7 ......10

25

RE17D-10

4641409

8.....12.5

35

RE17D-12,5

4641410

10 . . . . 15

35

RE17D-15

4641411

11 . . . . 17

35

RE17D-17

4641412

0.28 . . . 0.4

2

RE27D-0,4

4642400

0.4 . . . 0.63

2

RE27D-0,63

4642401

0.56 . . . 0.8

2

RE27D-0,8

4642402

0.8 . . . . 1.2

4

RE27D-1,2

4642403

1.2 . . . . 1.8

6

RE27D-1,8

4642404

1.8 . . . . 2.8

6

RE27D-2,8

4642405

2.8 . . . . 4

10

RE27D-4,0

4642406

4.....6.3

16

RE27D-6,3

4642407

5.6 . . . . 8

20

RE27D-8,0

4642408

7 ......10

25

RE27D-10

4642409

8 . . . . 12.5

25

RE27D-12,5

4642410

10 . . . . 15

35

RE27D-15

4642411

11 . . . . 17

35

RE27D-17

4642412

15 . ...23

50

RE27D-23

4642413

22 . ...32

63

RE27D-32

4642414

CEM32...40

25...40

80

RE67.1D-40

4643415

32...50

100

RE67.1D-50

4643416

CEM50...CEM80

40...57

50...63

100

100

RE67.2D-57

RE67.2D-63

4644417

4644418

57...70

125

RE67.2D-70

4644419


63...80

125

RE67.2D-80

4644420

CEM95...CEM105

75...97

200

RE117.1D-97

4645421

90...112

250

RE117.1D-112

4645422

CEM112(E)

75...97

200

RE117.2D-97

4646421

90...112

250

RE117.2D-112

4646422


CEM150E...CEM300(E)



100...150

315

RE317D-150

4647423

140...215

355

RE317D-215

4647424

200...310

500

RE317D-310

4647425
