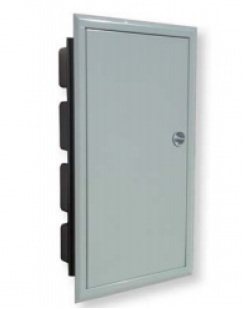

Металлопластиковые щиты ERP внутренней установки
Металлопластиковые распределительные щиты внутреннего исполнения ERP применяются в жилищном и промышленном строительстве для монтажа защитных, сигнальных и распределительных устройств модульного исполнения.
Технические характеристики
|
Степень защиты |
IP40 |
|
Класс изоляции |
II |
|
Механическая стойкость |
IK08 |
|
Номинальное напряжение Un |
400 V АС |
|
Рабочий диапазон температур |
-25°С до +60°С |
|
Цвет |
RAL9016 |
|
Соответствие стандартам |
PN-EN 60670-1, IEC 60670-24 |
Металлопластиковые щиты внутренней установки серии ERP
|
Тип |
Код |
Кол-во рядов |
Кол-во модулей |
Шины PE/N |
Вес (кг) |
|
ERP12-1 |
1101200 |
1 |
12 |
5/5 |
2,1 |
|
ERP12-1Z |
1101201 |
1 |
12 |
5/5 |
2,1 |
|
ERP12-2 |
1101202 |
2 |
24 |
12/12 |
3,3 |
|
ERP12-2Z |
1101203 |
2 |
24 |
12/12 |
3,3 |
|
ERP12-3 |
1101204 |
3 |
36 |
2x12/2x12 |
4,3 |
|
ERP12-3Z |
1101205 |
3 |
36 |
2x12/2x12 |
4,3 |
|
ERP12-4 |
1101206 |
4 |
48 |
2x12/2x12 |
5,2 |
|
ERP12-4Z |
1101207 |
4 |
48 |
2x12/2x12 |
5,2 |
|
ERP18-1 |
1101208 |
1 |
18 |
12/12 |
4 |
|
ERP18-1Z |
1101209 |
1 |
18 |
12/12 |
4 |
|
ERP18-2 |
1101210 |
2 |
36 |
18/18 |
55 |
|
ERP18-2Z |
1101211 |
2 |
36 |
18/18 |
55 |
|
ERP18-3 |
1101212 |
3 |
54 |
2x18/2x18 |
6,8 |
|
ERP18-3Z |
1101213 |
3 |
54 |
2x18/2x18 |
6,8 |
|
ERP18-4 |
1101214 |
4 |
72 |
2x18/2x18 |
8,2 |
|
ERP18-4Z |
1101215 |
4 |
72 |
2x18/2x18 |
8,2 |
|
ERP18-5 |
1101216 |
5 |
90 |
2x18/2x18 |
9,6 |
|
ERP18-5Z |
1101217 |
5 |
90 |
2x18/2x18 |
9,6 |
|
ERP18-6 |
1101218 |
6 |
108 |
2x18/2x18 |
11 |
|
ERP18-6Z |
1101219 |
6 |
108 |
2x18/2x18 |
11 |
|
Аксессуары |
||||
|
Тип |
Описание |
Код |
Вес (кг) |
Упаковка (шт.) |
|
ELZ-Y |
Шина PE |
1101272 |
0,048 |
1/10 |
|
ELZ-B |
Шина N |
1101273 |
0,048 |
1/10 |
|
EPLMB |
Заглушка |
1101278 |
0,0007 |
100 |
|
ELK-ERP |
Замок с ключем |
1101279 |
0.056 |
1/10 |
|
ELP |
Задвижка |
1101280 |
0.012 |
1/10 |
Каталог металлопластиковых щитов ETI ERP, ERP MEDIA (IP40) и аксессуаров
| Фото | Наименование | Код товара |
|---|---|---|
 |

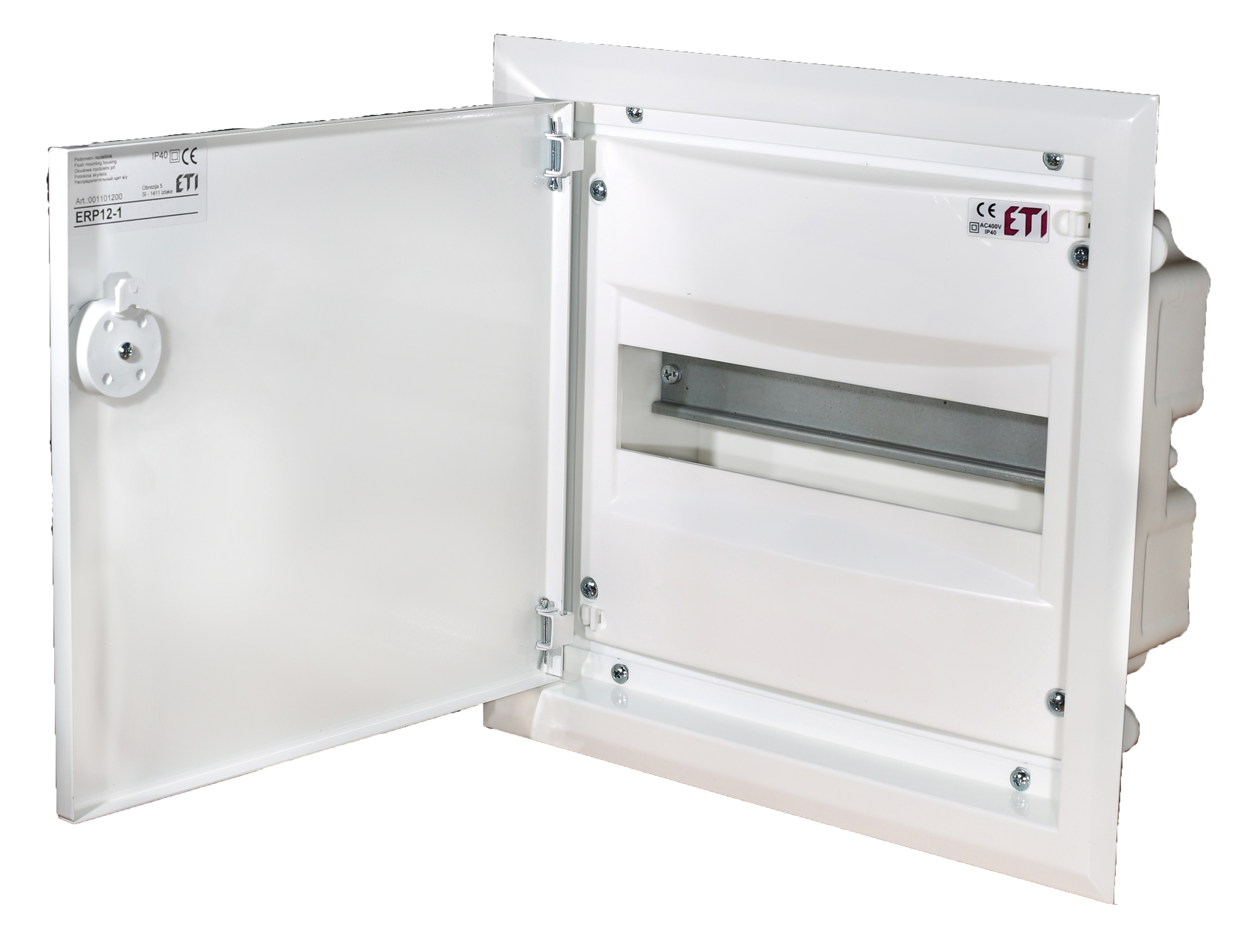

Щит металлопластиковый ERP 12-1 (12 модулей) 1101200 | 1101200 |
 |

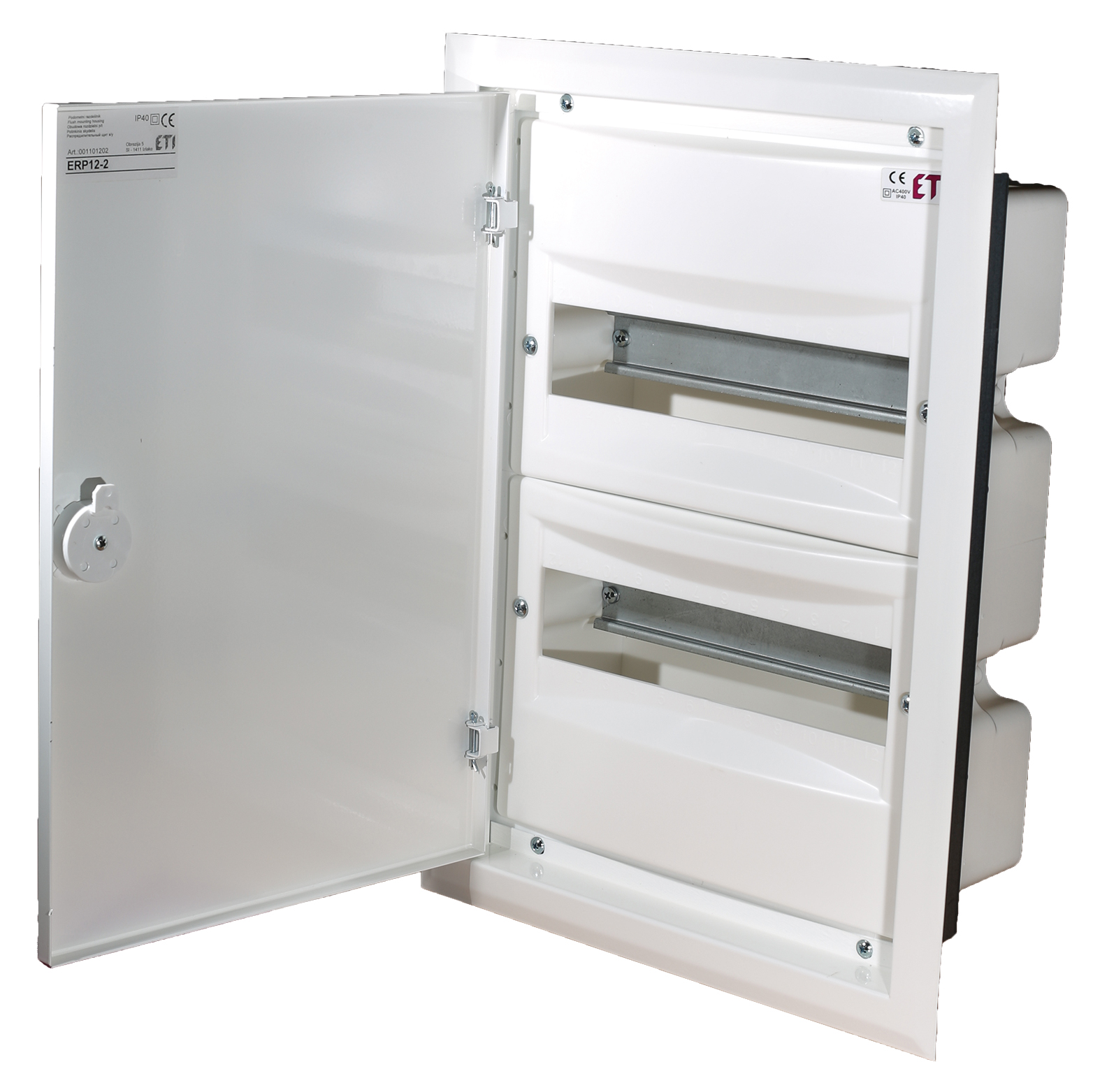

Щит металлопластиковый ERP 12-2 (24 модуля) 1101202 | 1101202 |
 |

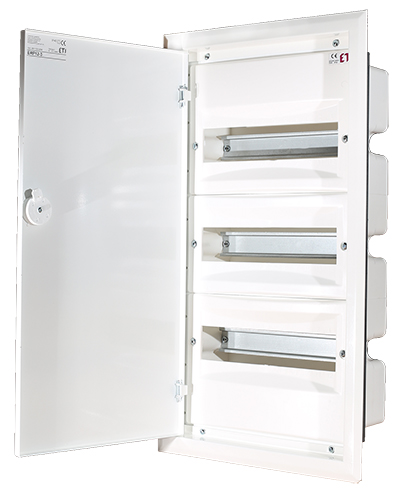

Щит металлопластиковый ERP 12-3 (36 модулей) 1101204 | 1101204 |
 |

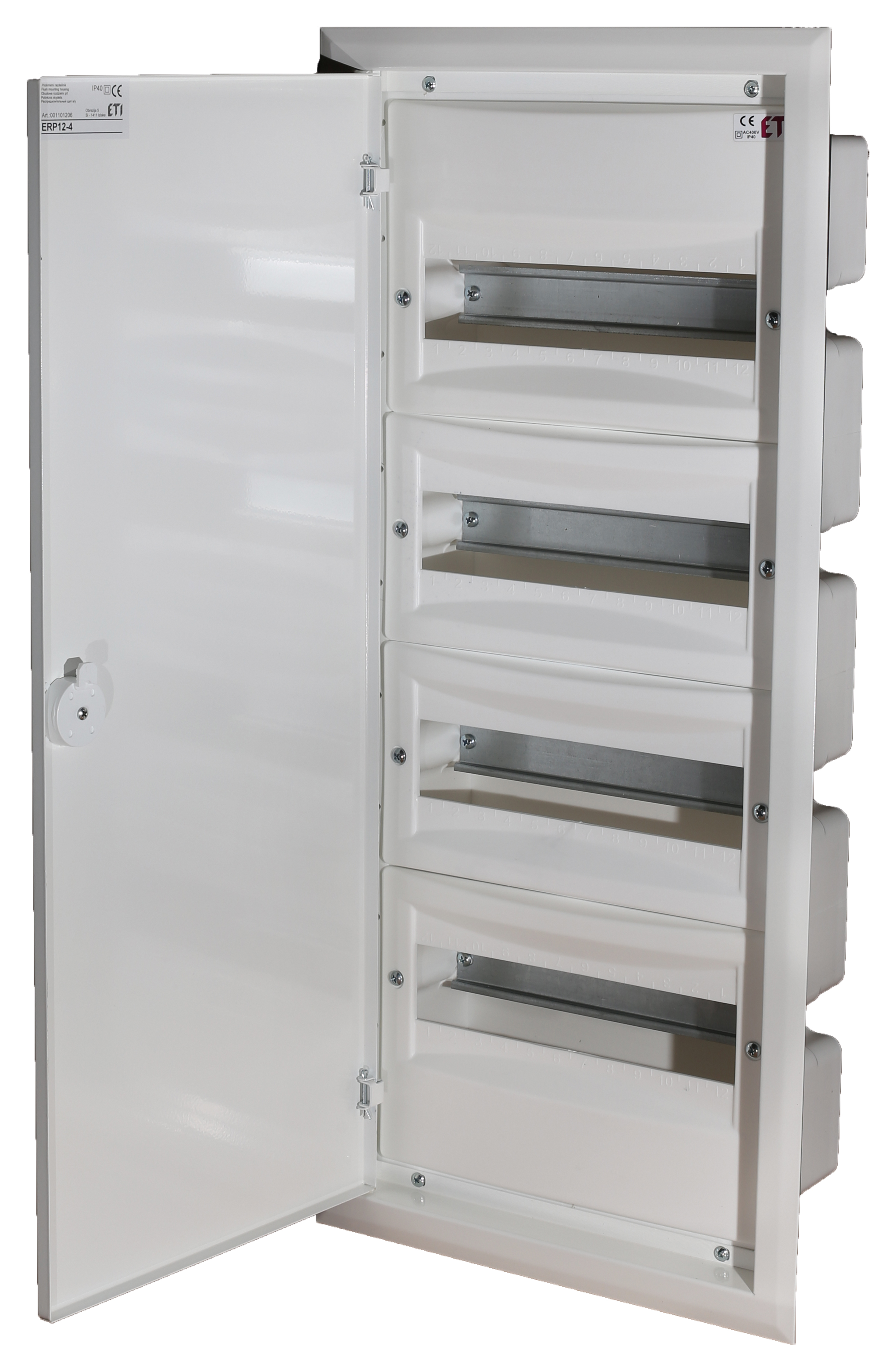

Щит металлопластиковый ERP 12-4 (48 модулей) 1101206 | 1101206 |
 |
Щит металлопластиковый ERP 18-1 (18 модулей) 1101208 | 1101208 |
 |

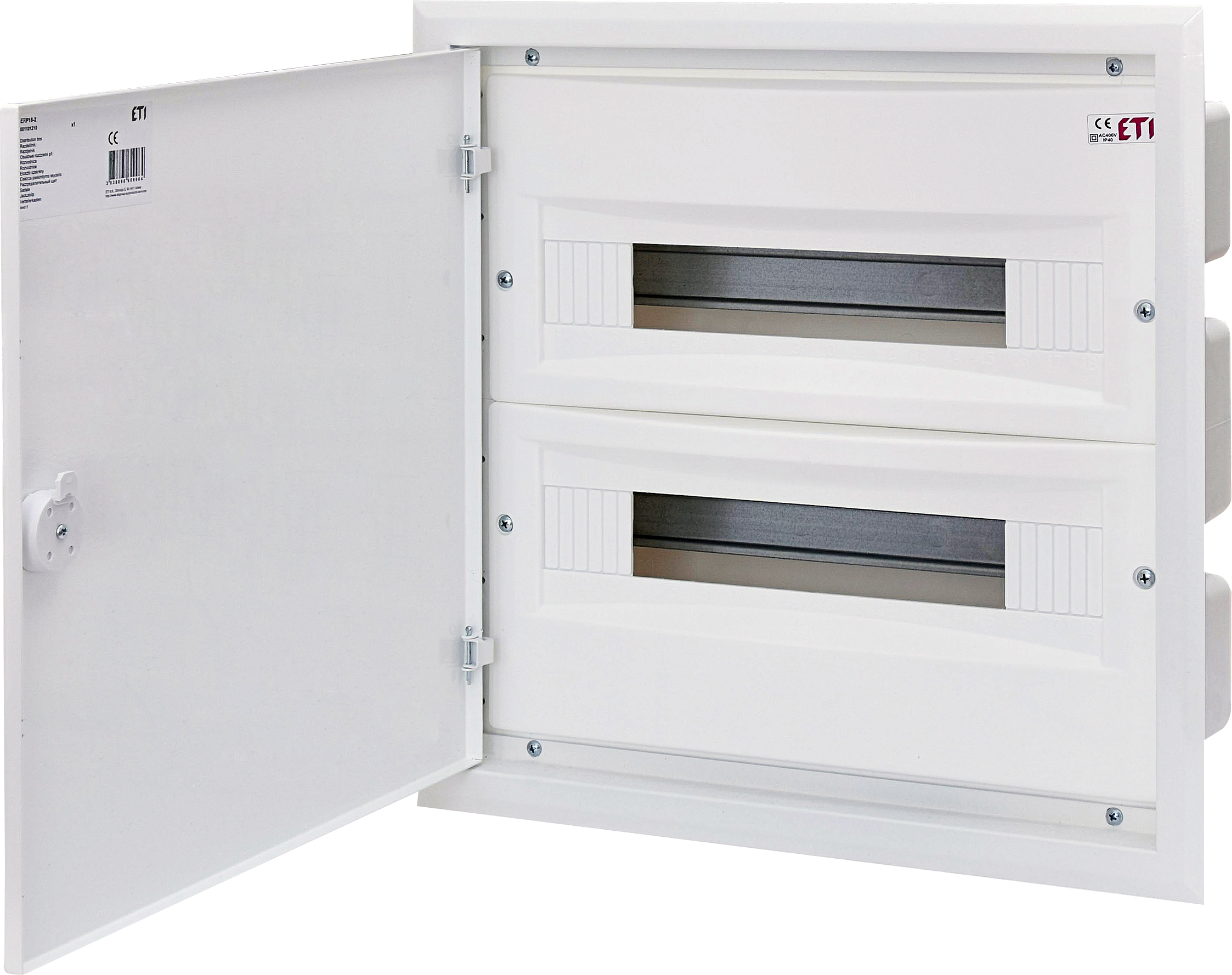

Щит металлопластиковый ERP 18-2 (36 модулей) 1101210 | 1101210 |
 |

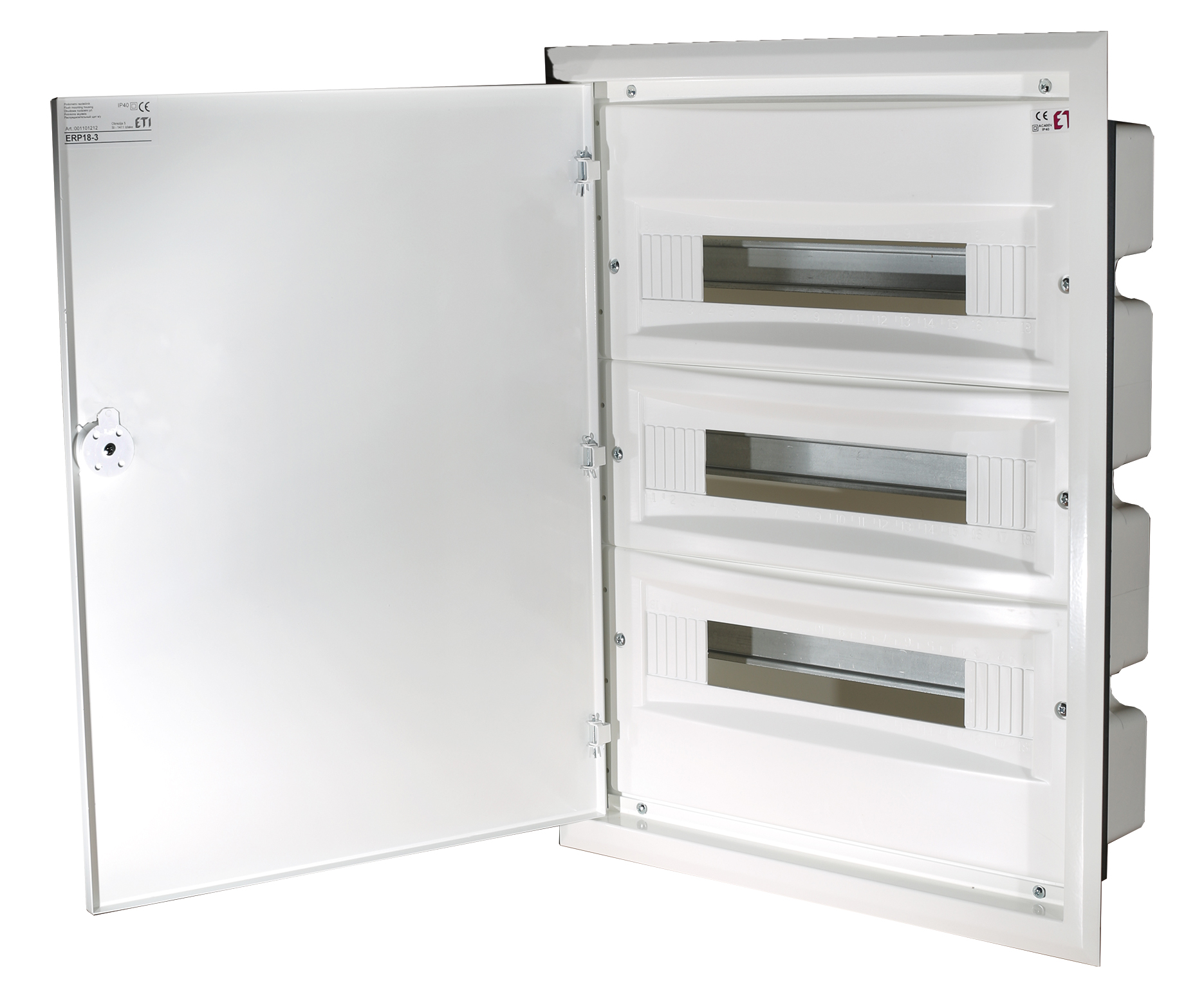

Щит металлопластиковый ERP 18-3 (54 модуля) 1101212 | 1101212 |
 |

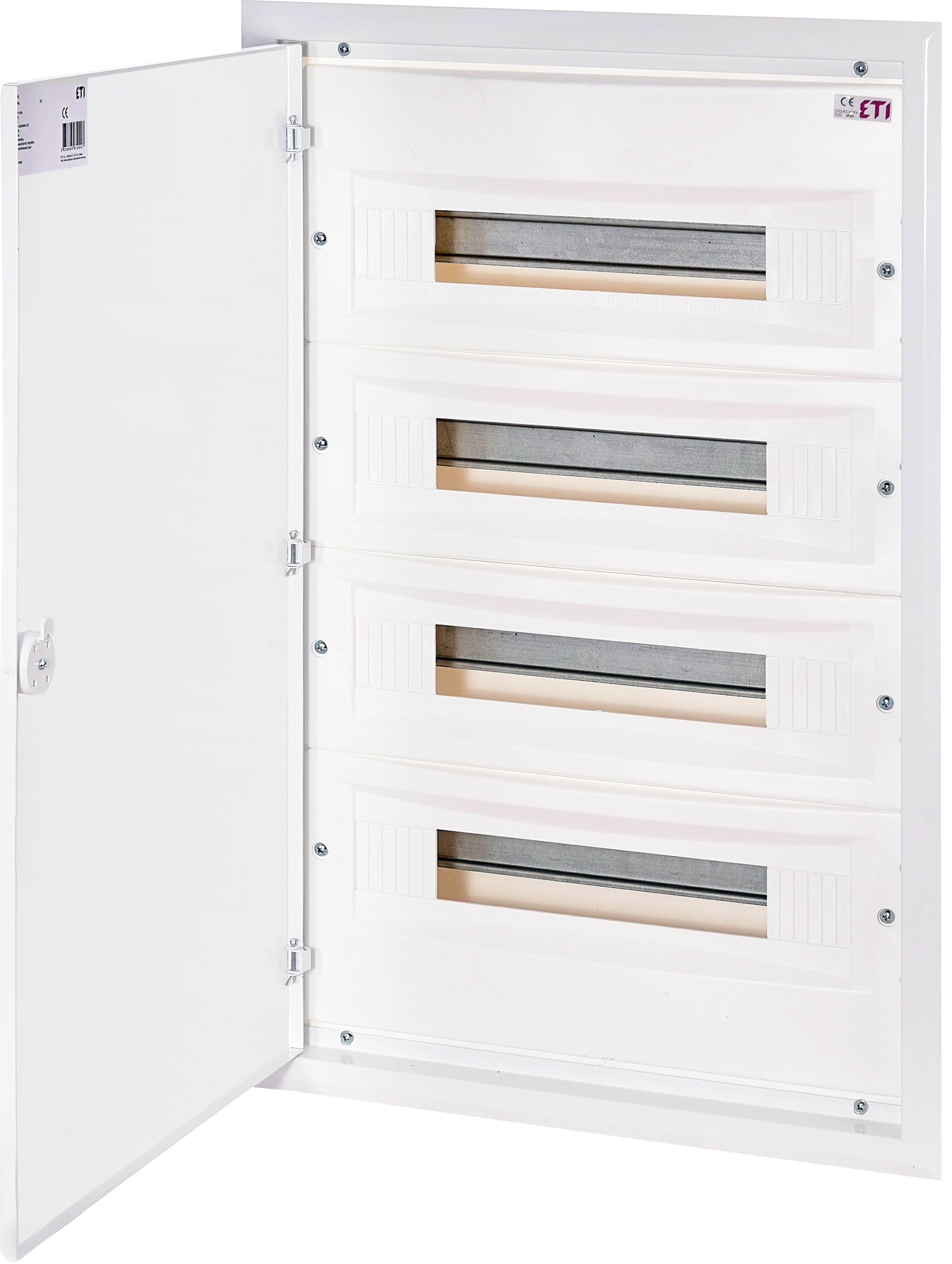

Щит металлопластиковый ERP 18-4 (72 модуля) 1101214 | 1101214 |
 |

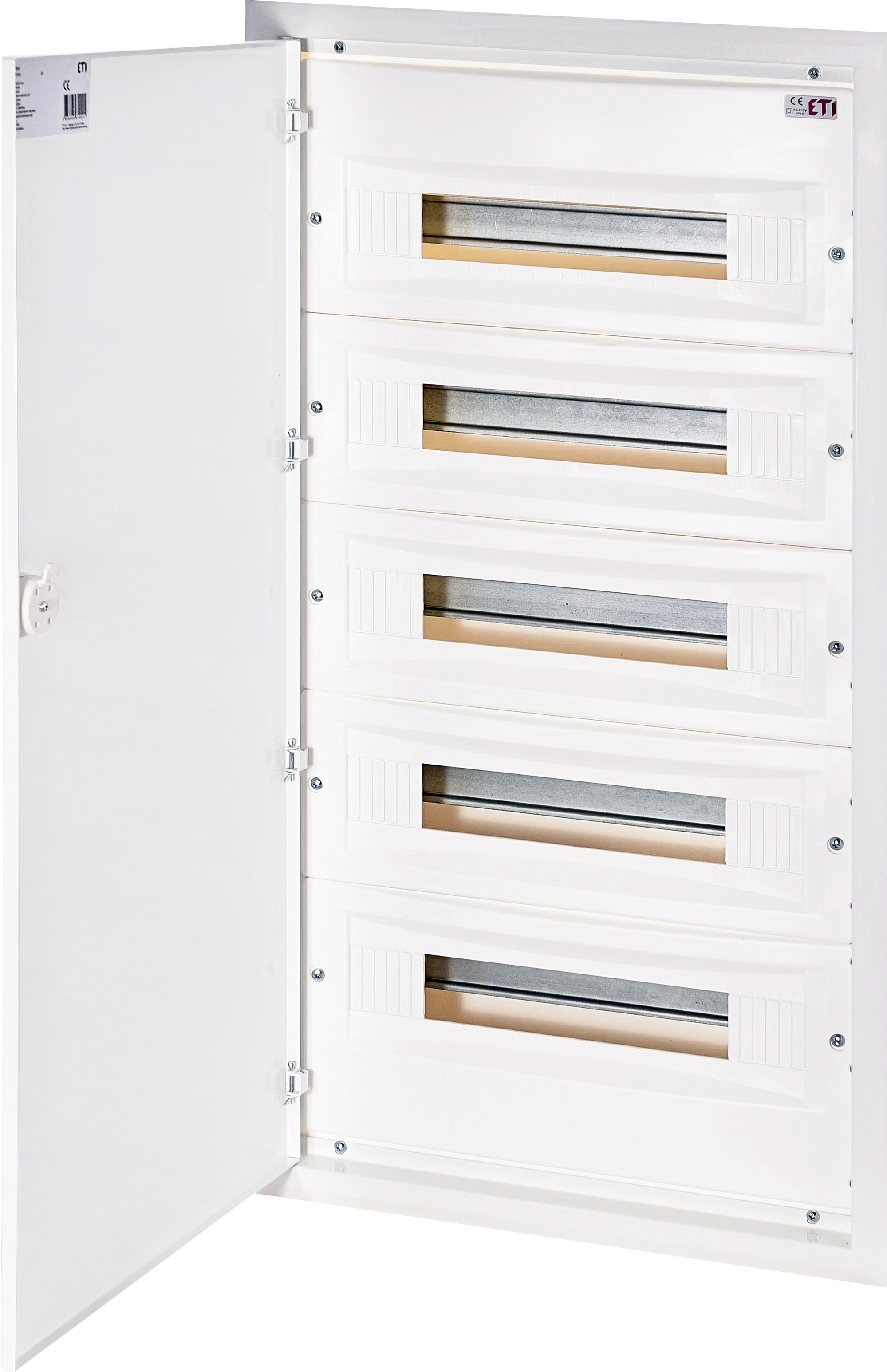

Щит металлопластиковый ERP 18-5 (90 модулей) 1101216 | 1101216 |
 |

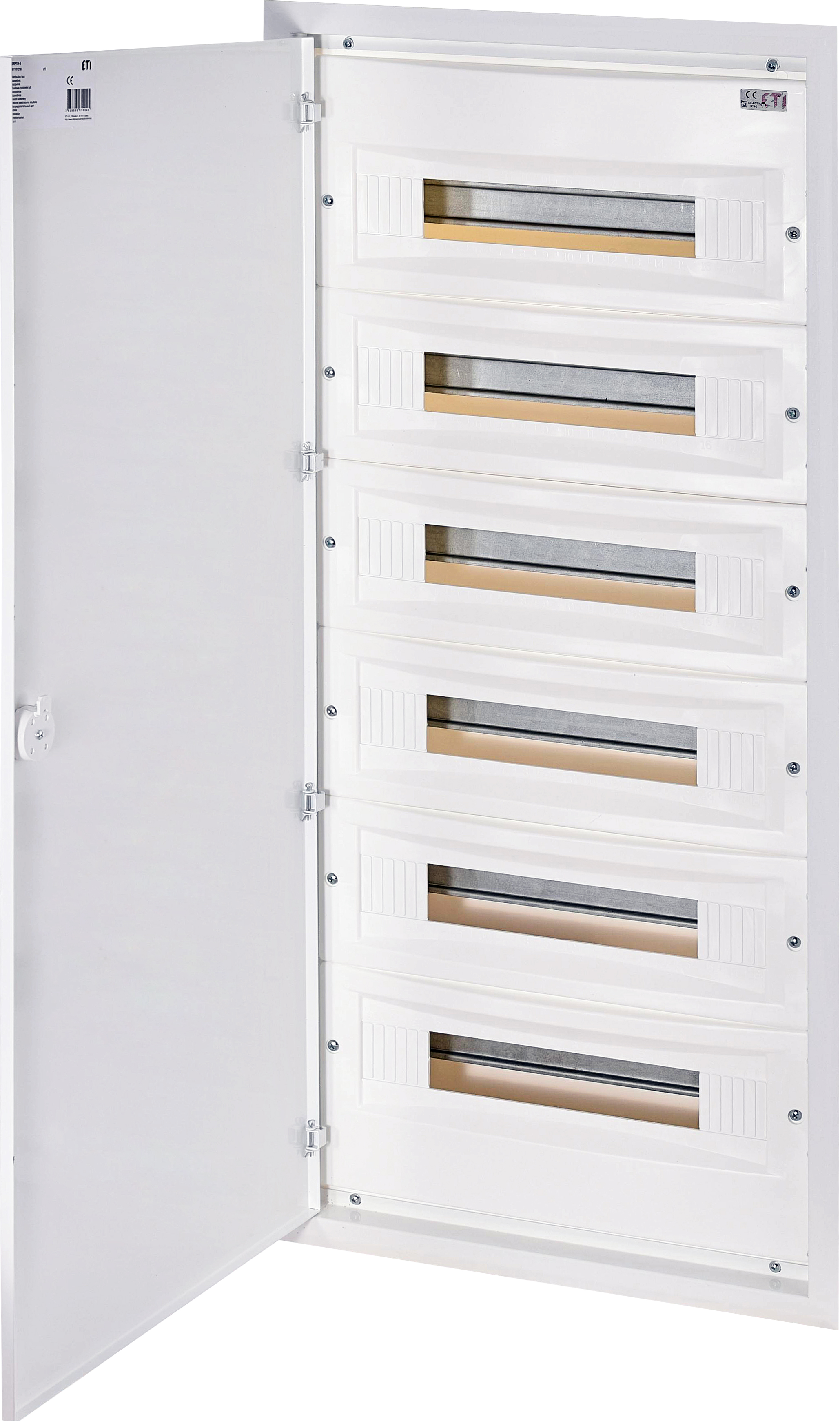

Щит металлопластиковый ERP 18-6 (108 модулей) 1101218 | 1101218 |
 |

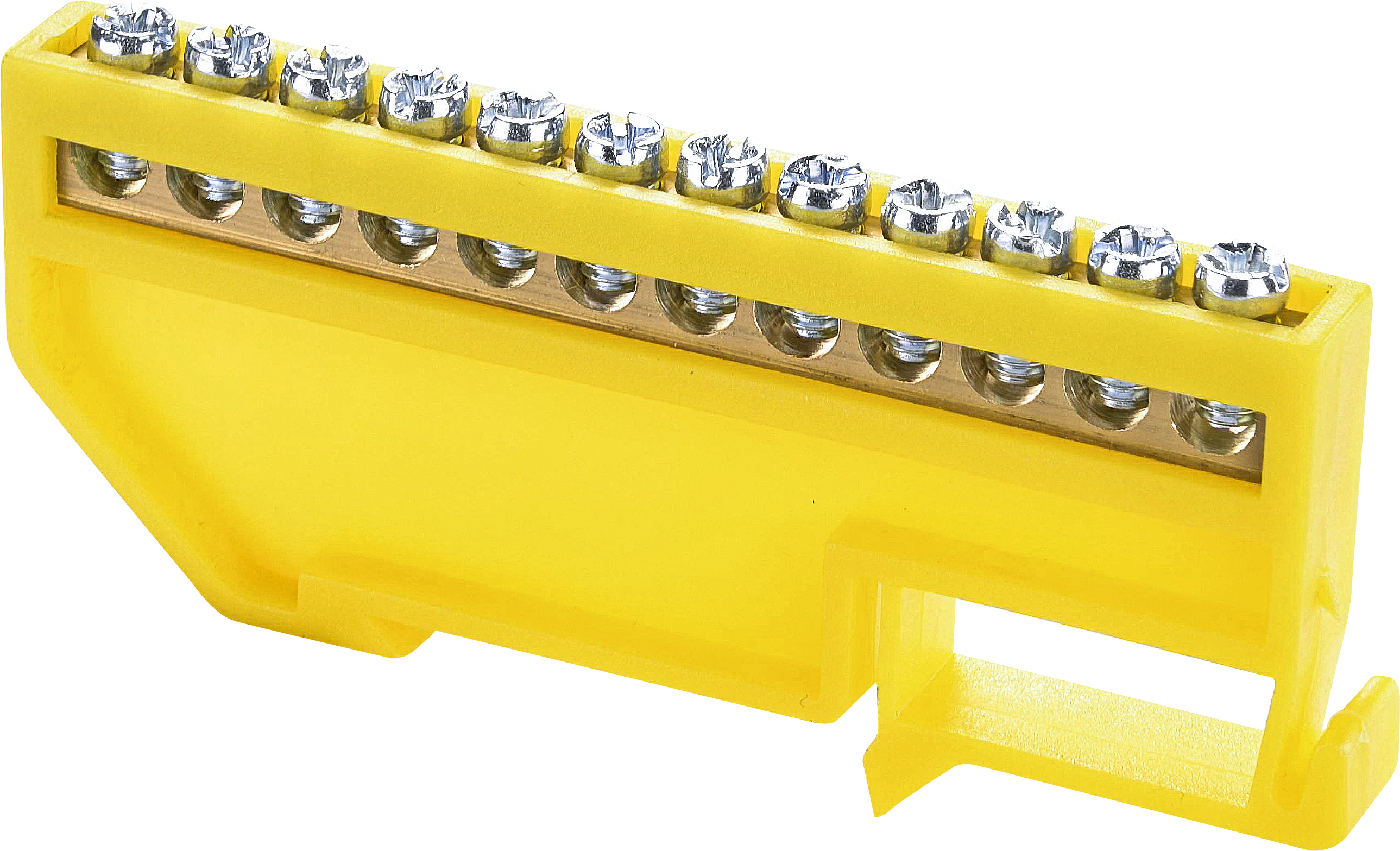

Шина PE ELZ-Y (к щитам ERP) 1101272 | 1101272 |
 |

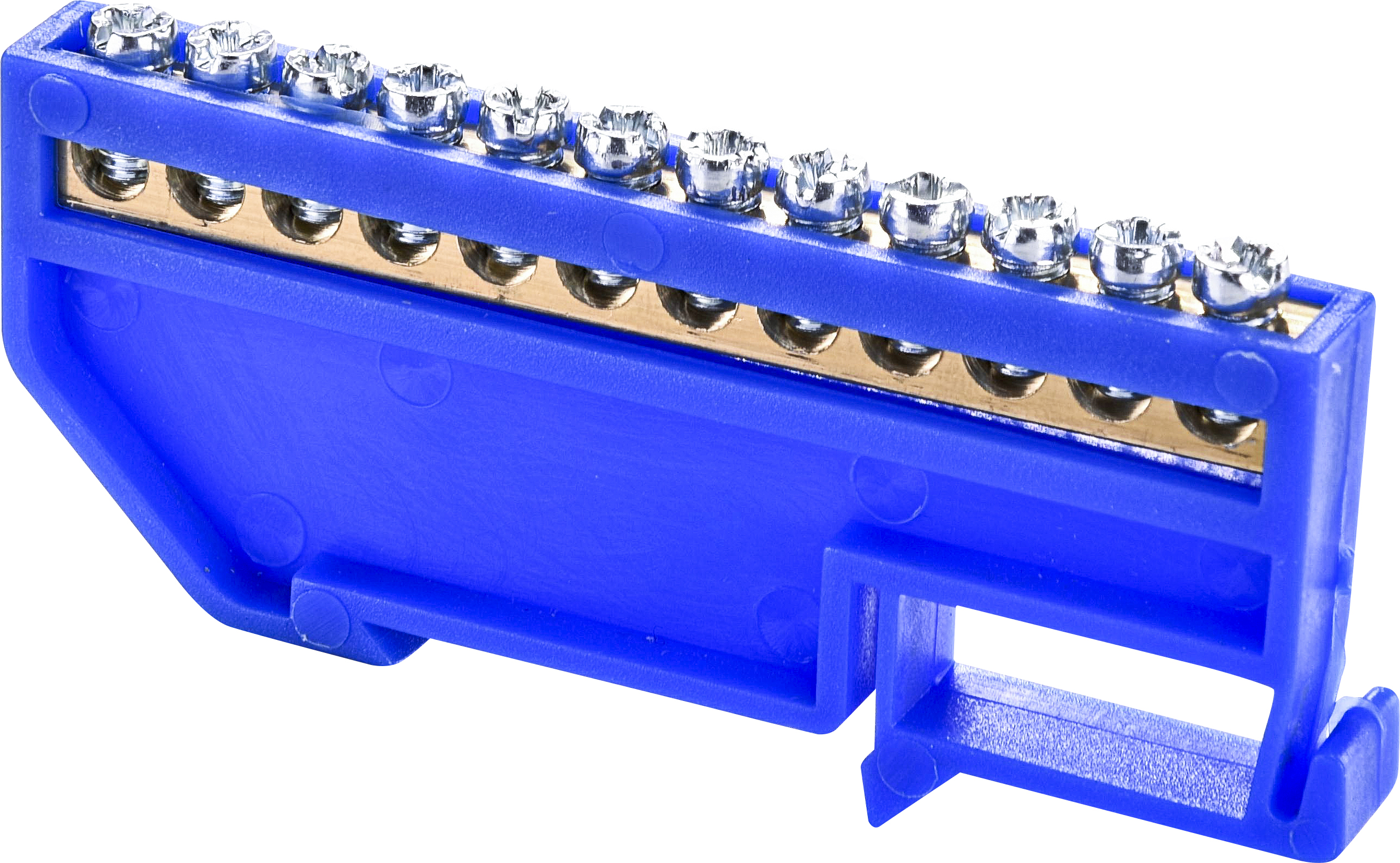

Шина N ELZ-B (к щитам ERP) 1101273 | 1101273 |
 |
Заглушка EPLMB (к щитам ERP) 1101278 | 1101278 |
 |

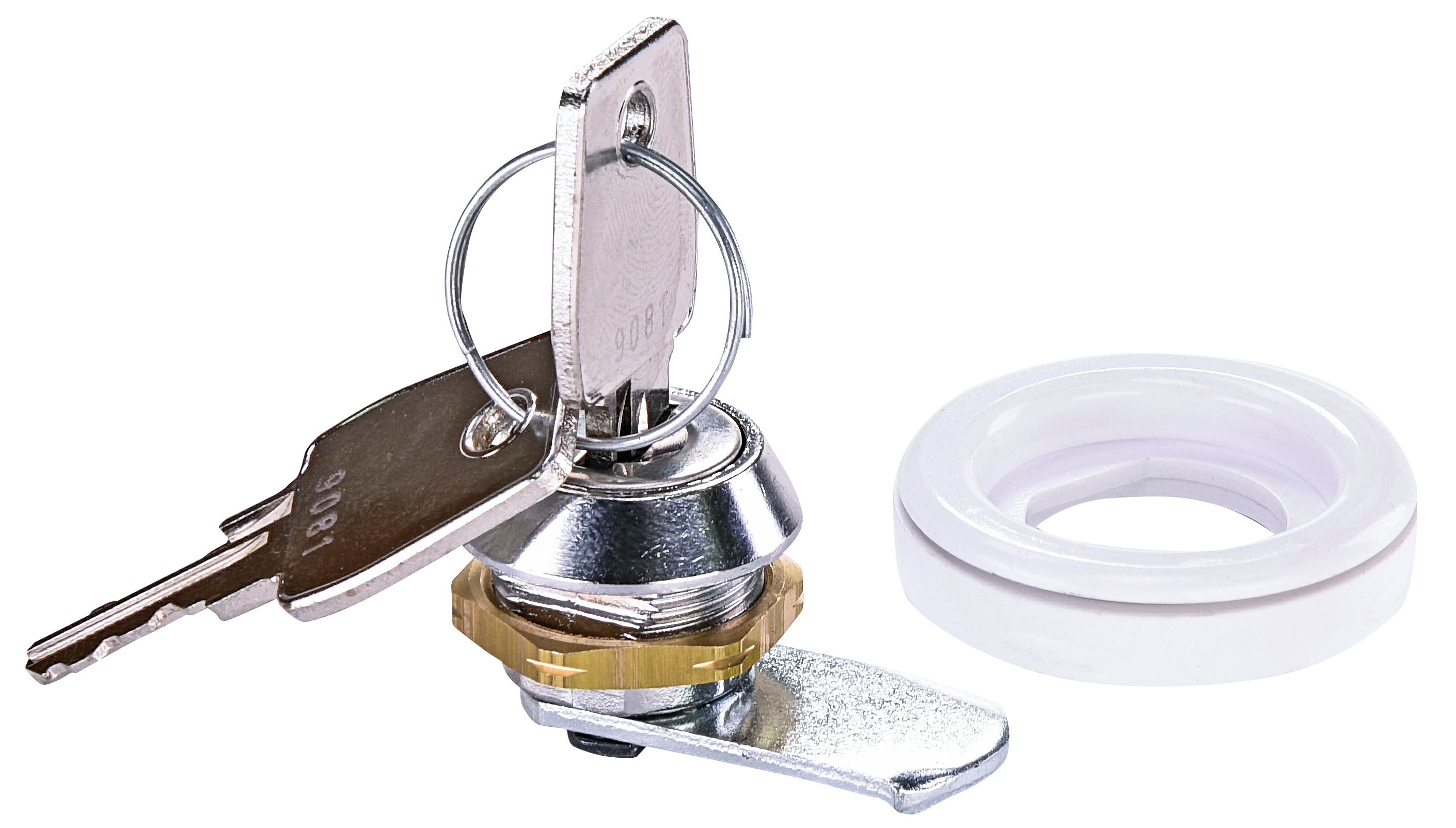

ELK-ERP (замок с ключом) 1101279 | 1101279 |
 |
Замок пластиковый ELP (к щитам ERP) 1101280 | 1101280 |
 |

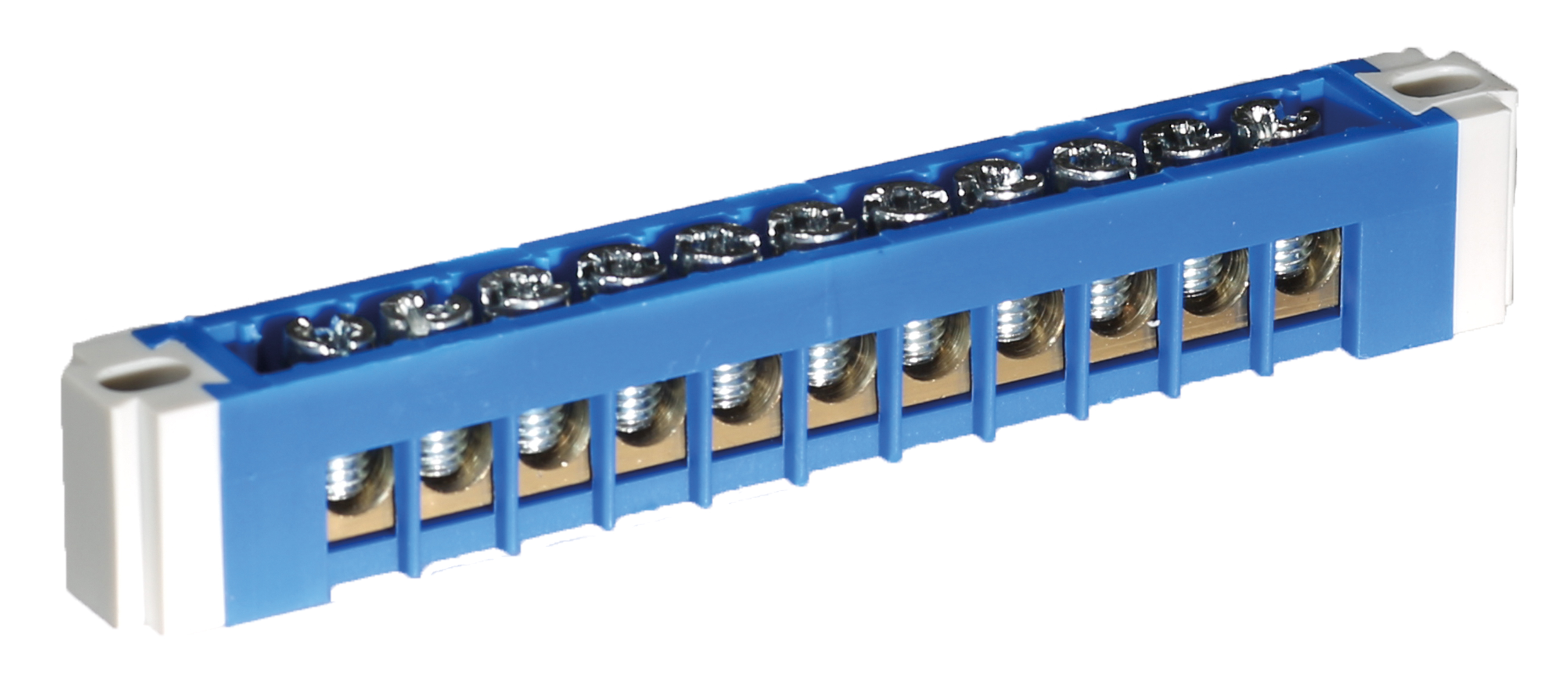

Шина ERP-N1 (для ERP, "N", 11 модулей, синяя) 1101281 | 1101281 |
 |

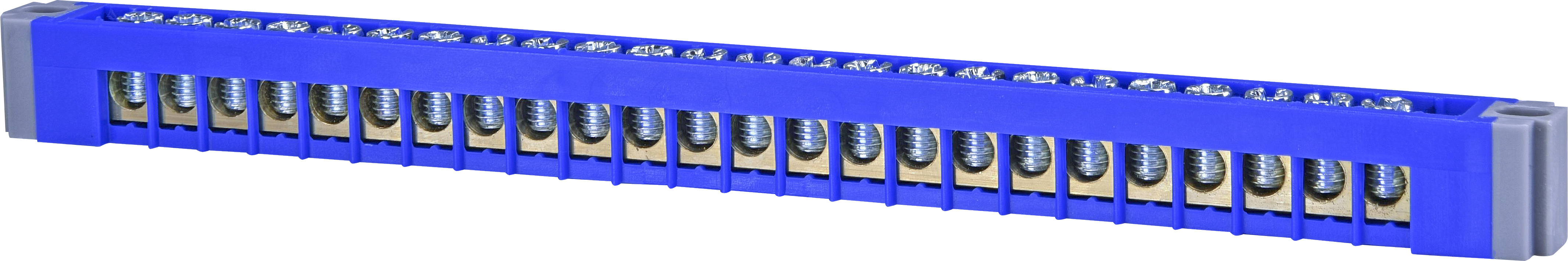

Шина ERP-N2 (для ERP, "N", 24 модуля., синяя) 1101282 | 1101282 |
 |

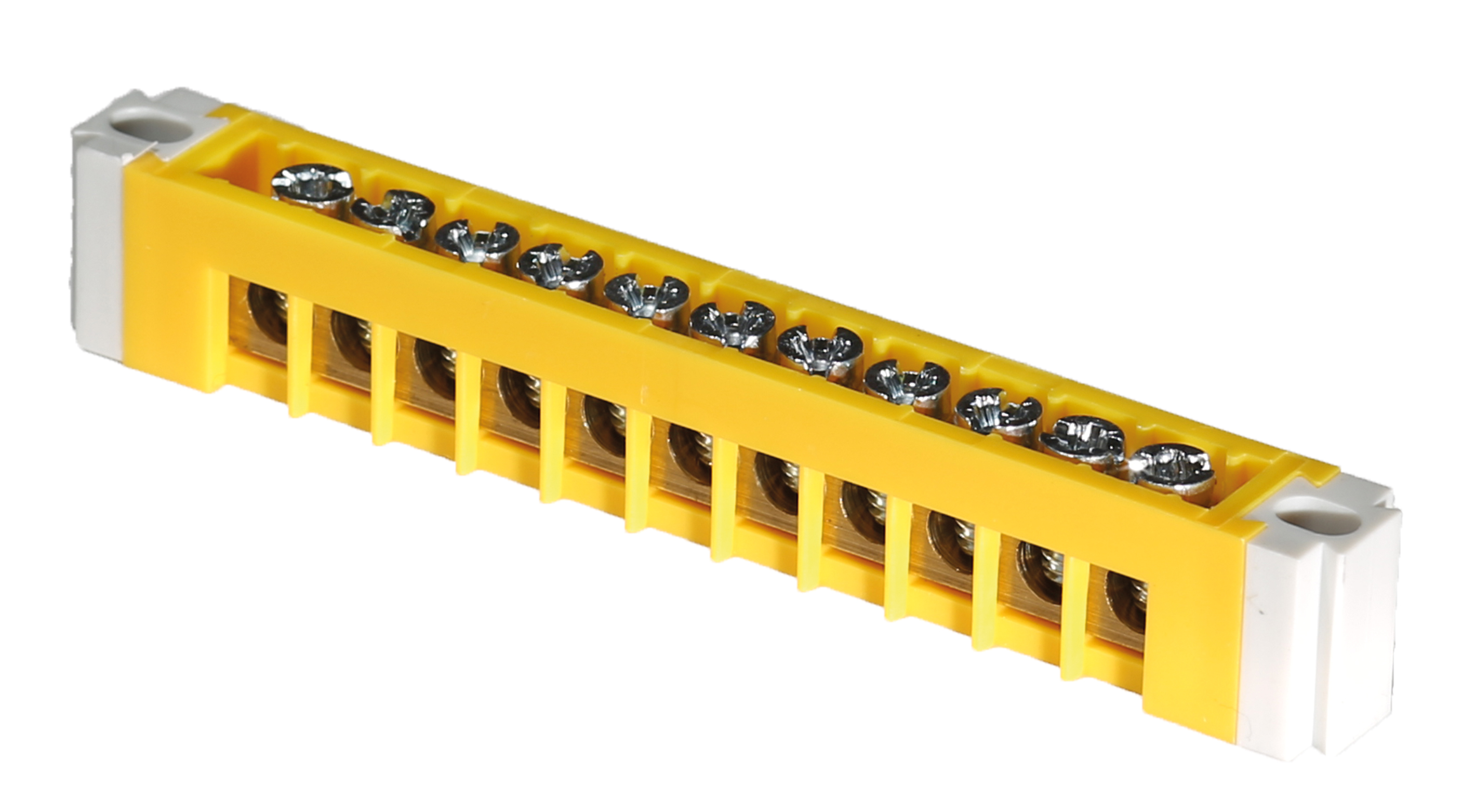

Шина ERP-PE1 (для ERP, "PE", 11 модулей, жёлтая) 1101283 | 1101283 |
 |

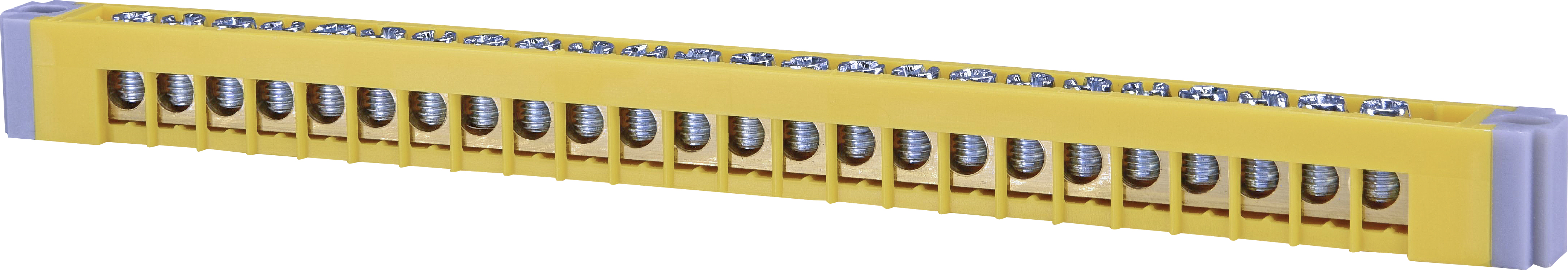

Шина ERP-PE2 (для ERP, "PE", 24 модуля, жёлтая) 1101284 | 1101284 |
 |

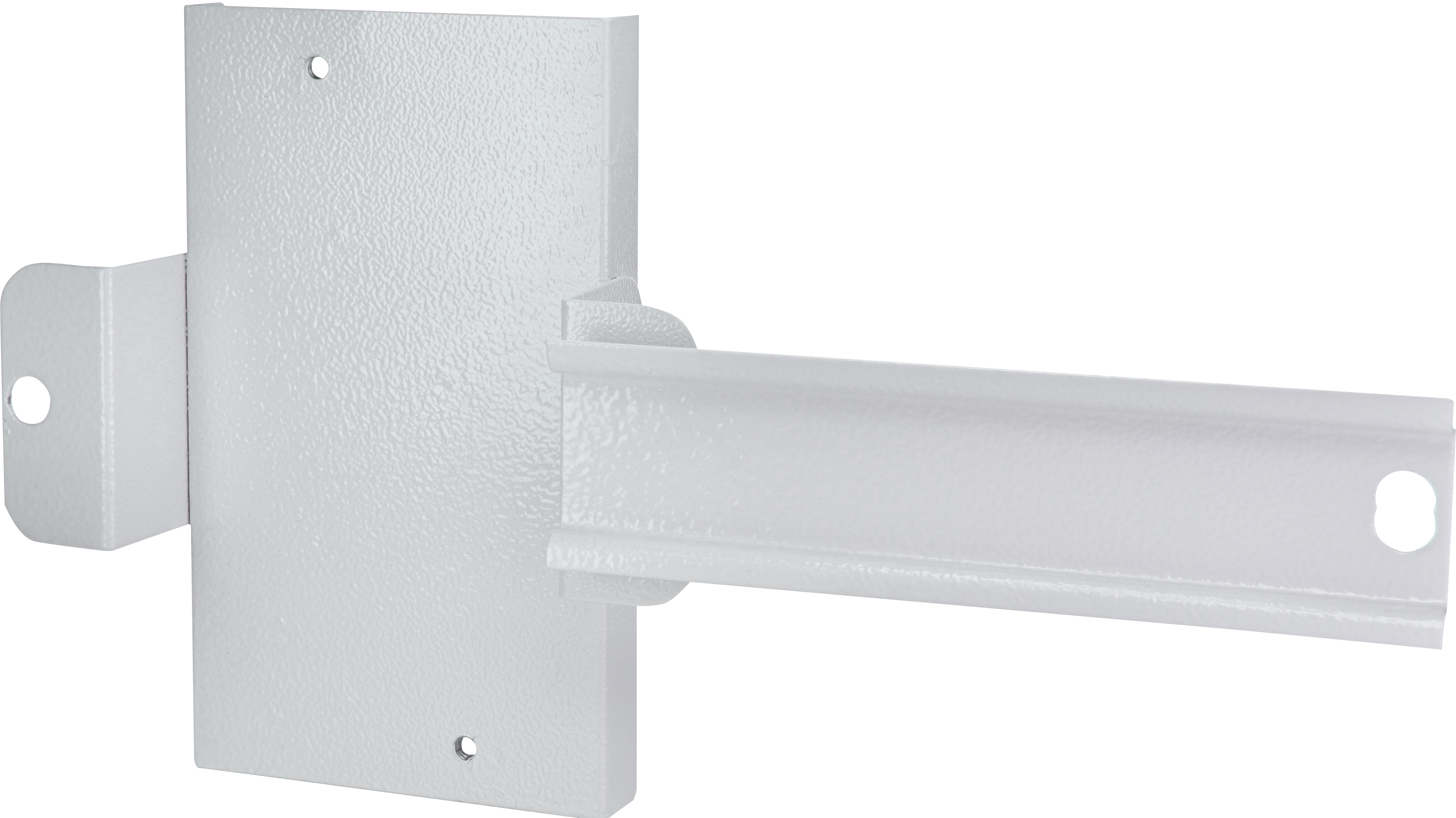

Монтажная панель ERP 12-PM (для ERP MEDIA, EB2S 160 3p+12мод.) 1101285 | 1101285 |
 |

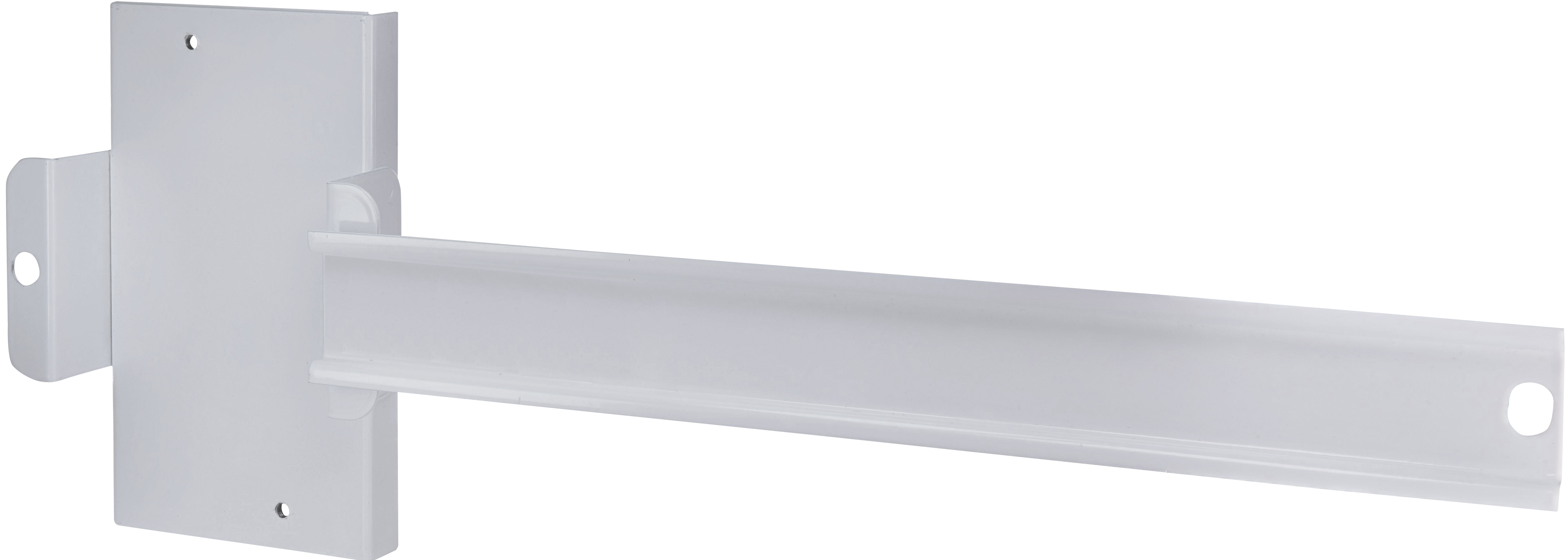

Монтажная панель ERP 18-PM (для ERP MEDIA, EB2S 160 3p+18мод.) 1101286 | 1101286 |
 |

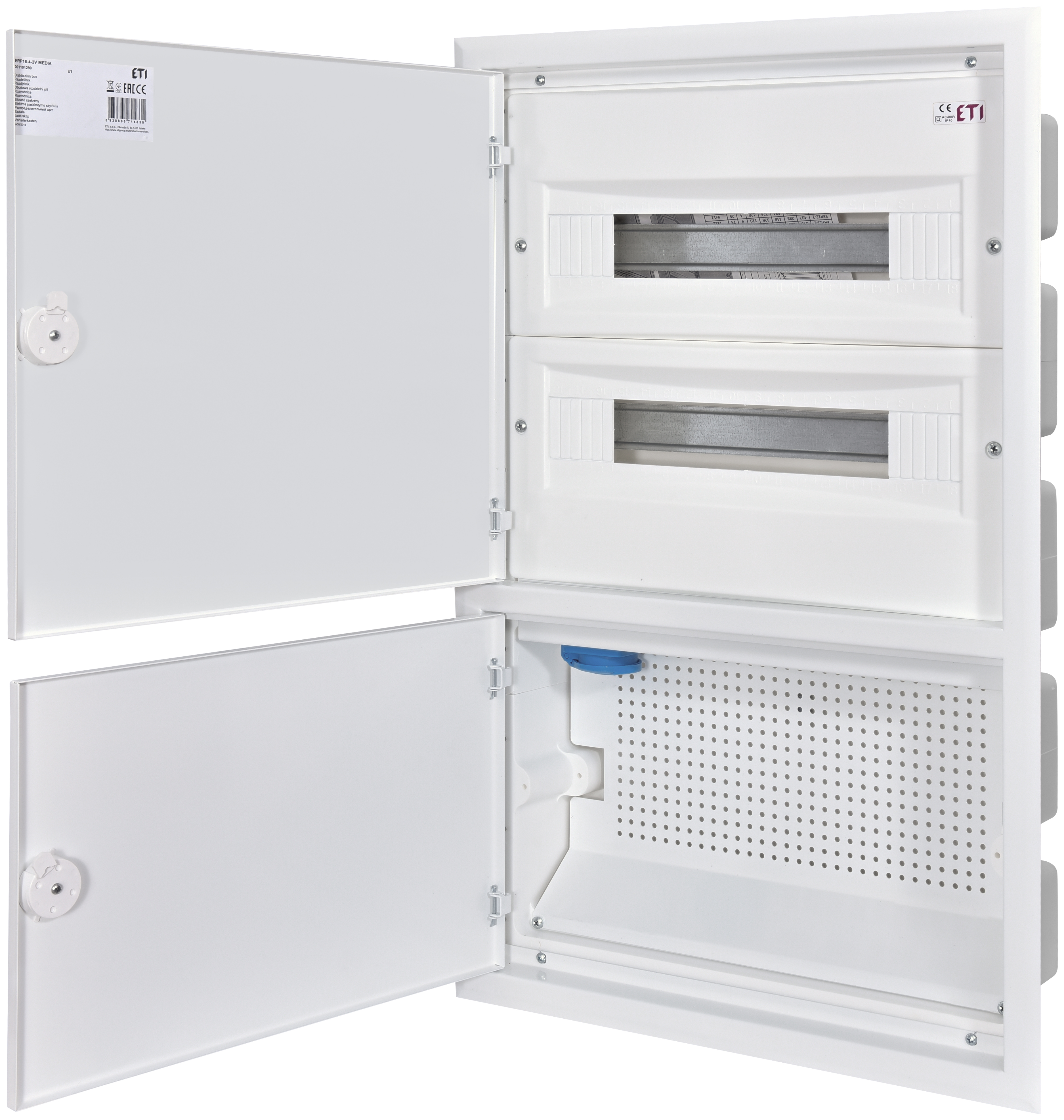

Щит металлопластиковый ERP18-4-2V MEDIA 1101290 | 1101290 |
 |

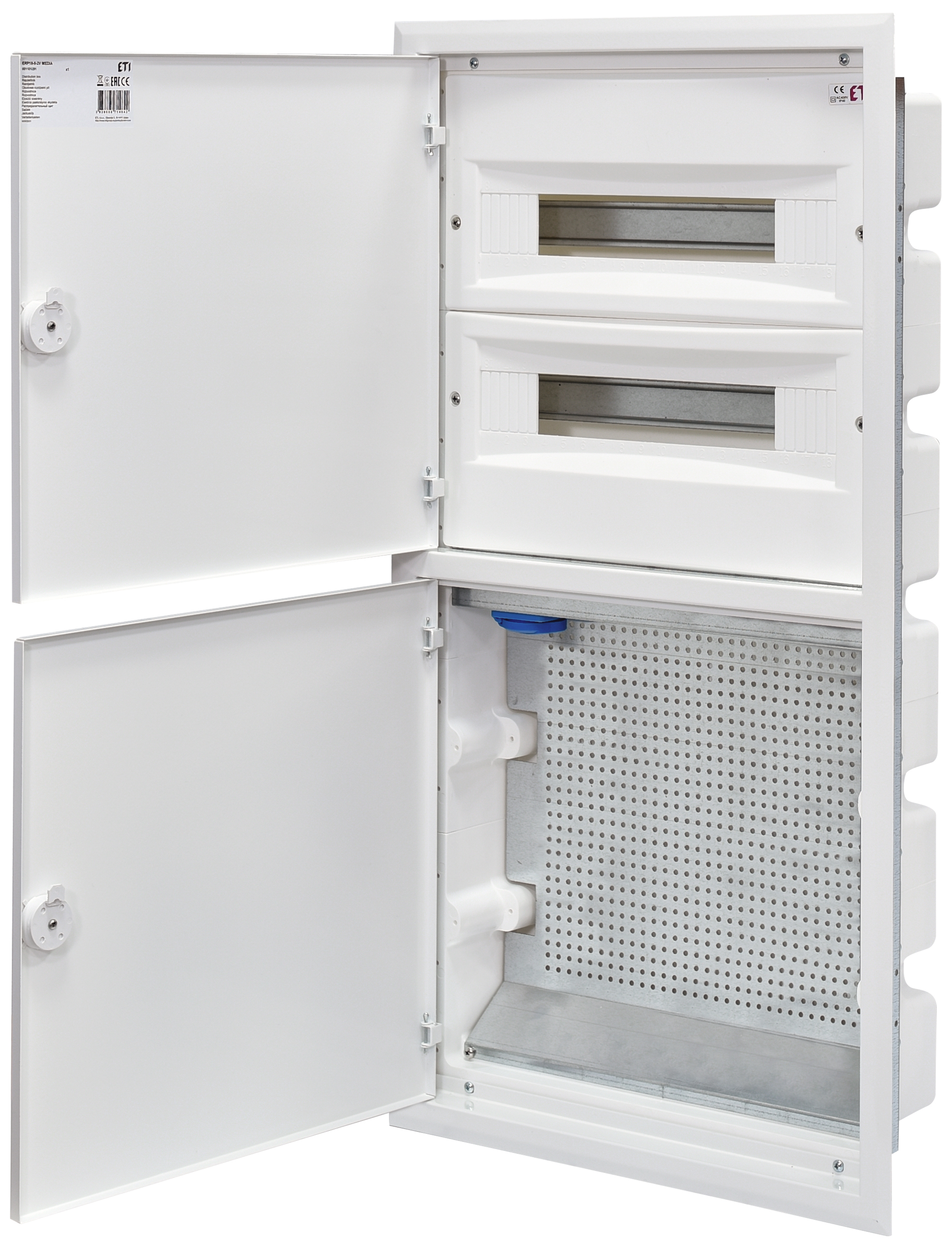

Щит металлопластиковый ERP18-5-2V MEDIA 1101291 | 1101291 |
 |

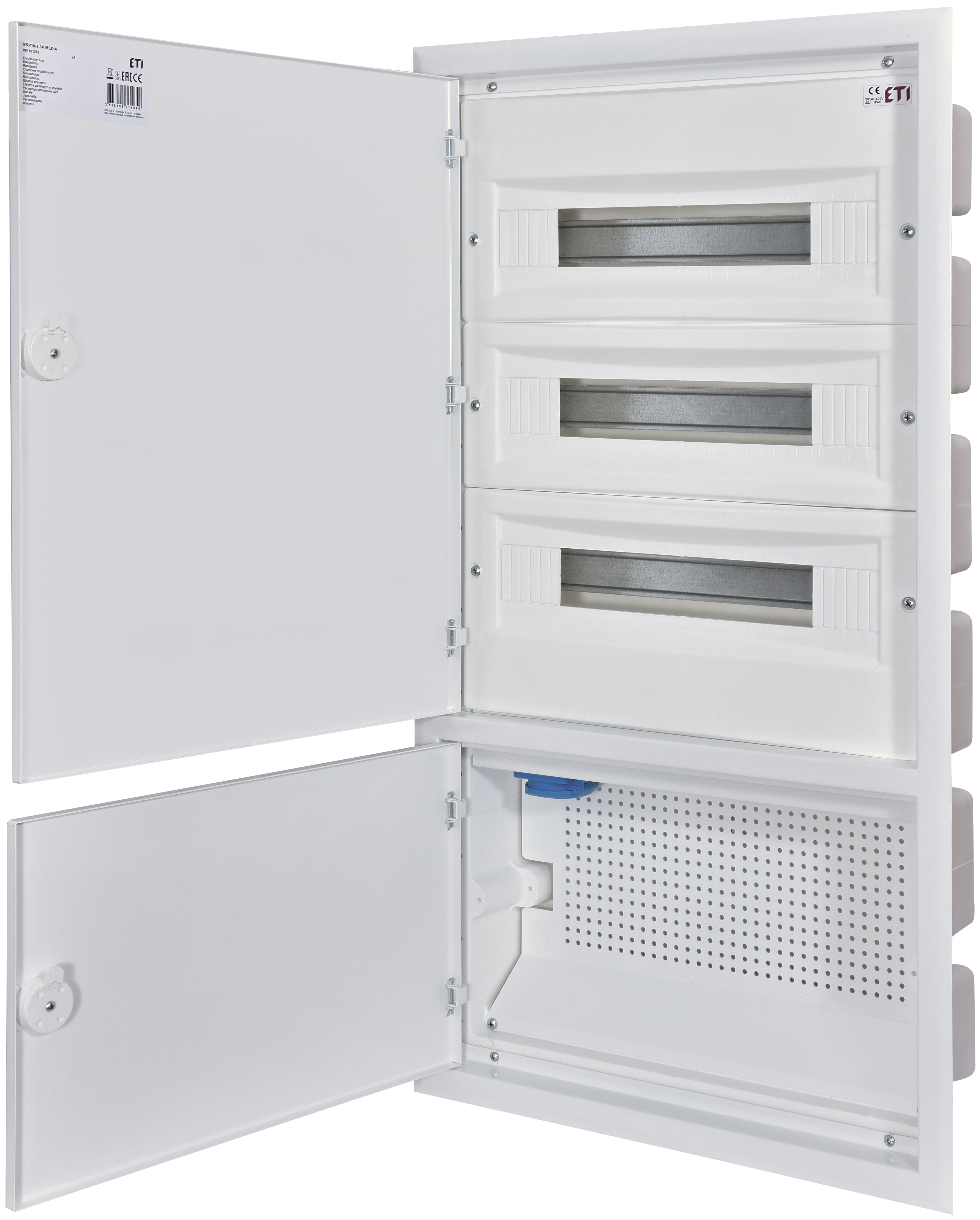

Щит металлопластиковый ERP18-5-3V MEDIA 1101292 | 1101292 |
 |

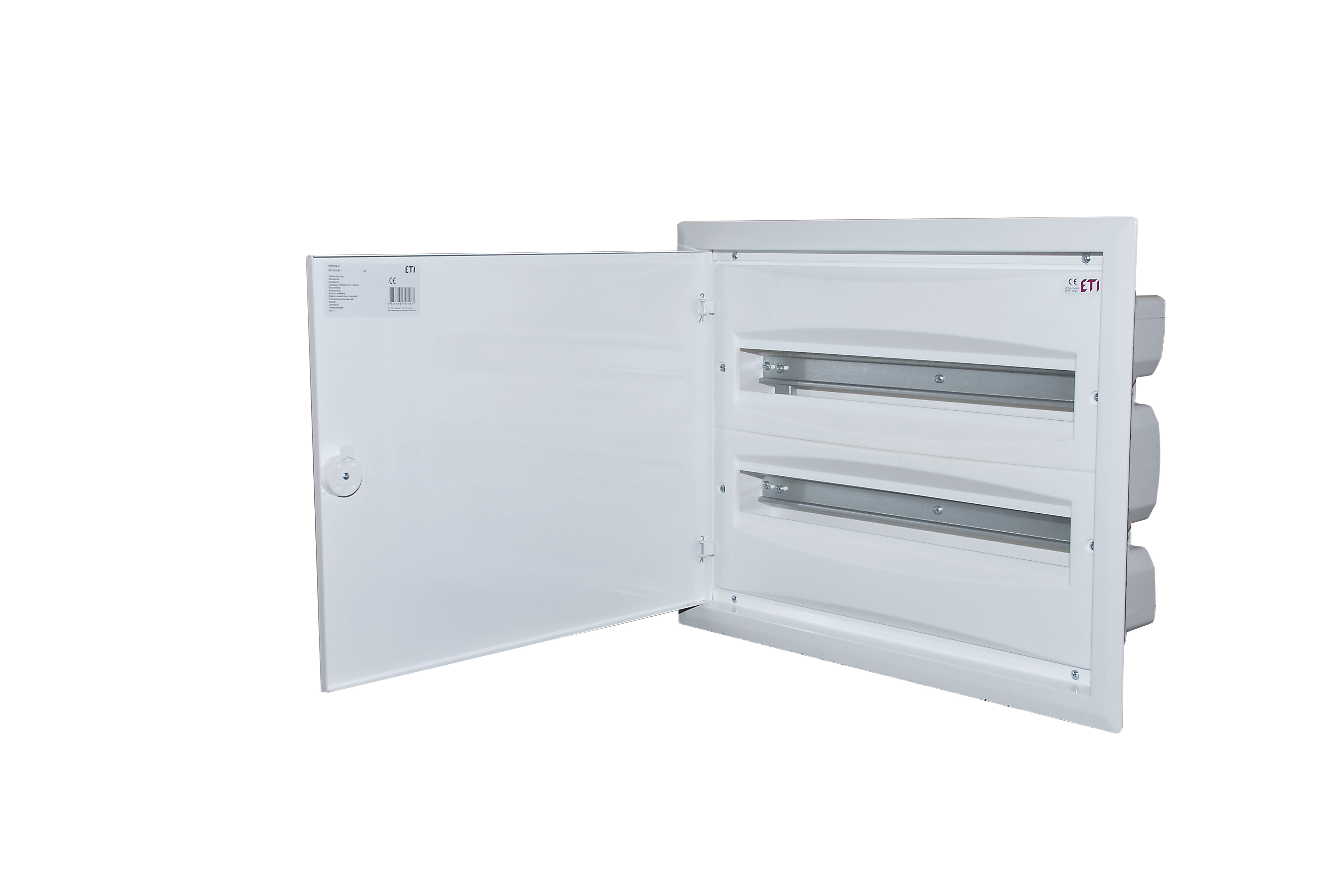

Щит металлопластиковый ERP24-2 (2х24мод.), 1101293 1101293 | 1101293 |
 |

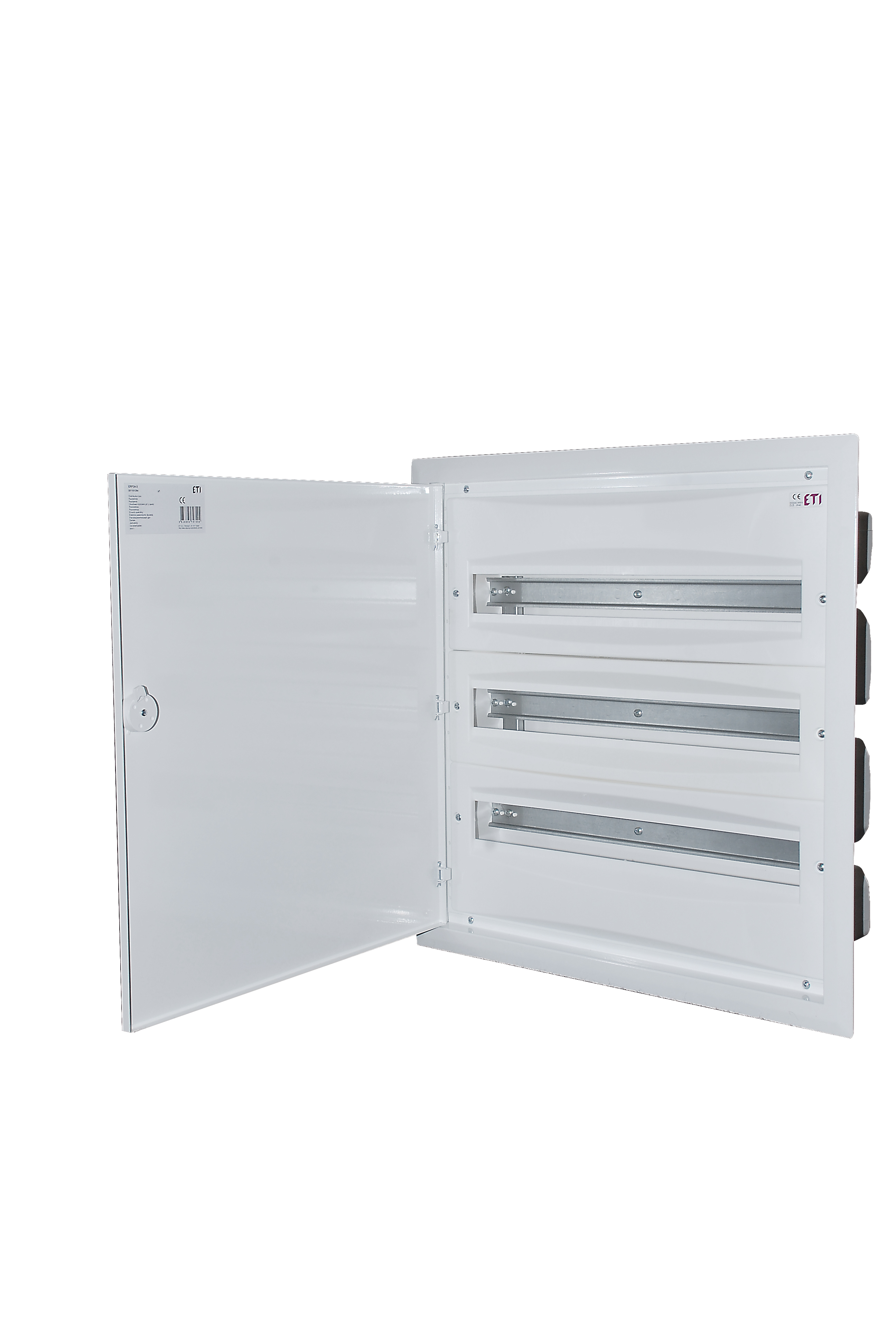

Щит металлопластиковый ERP24-3 (3х24мод.), 1101294 1101294 | 1101294 |
 |

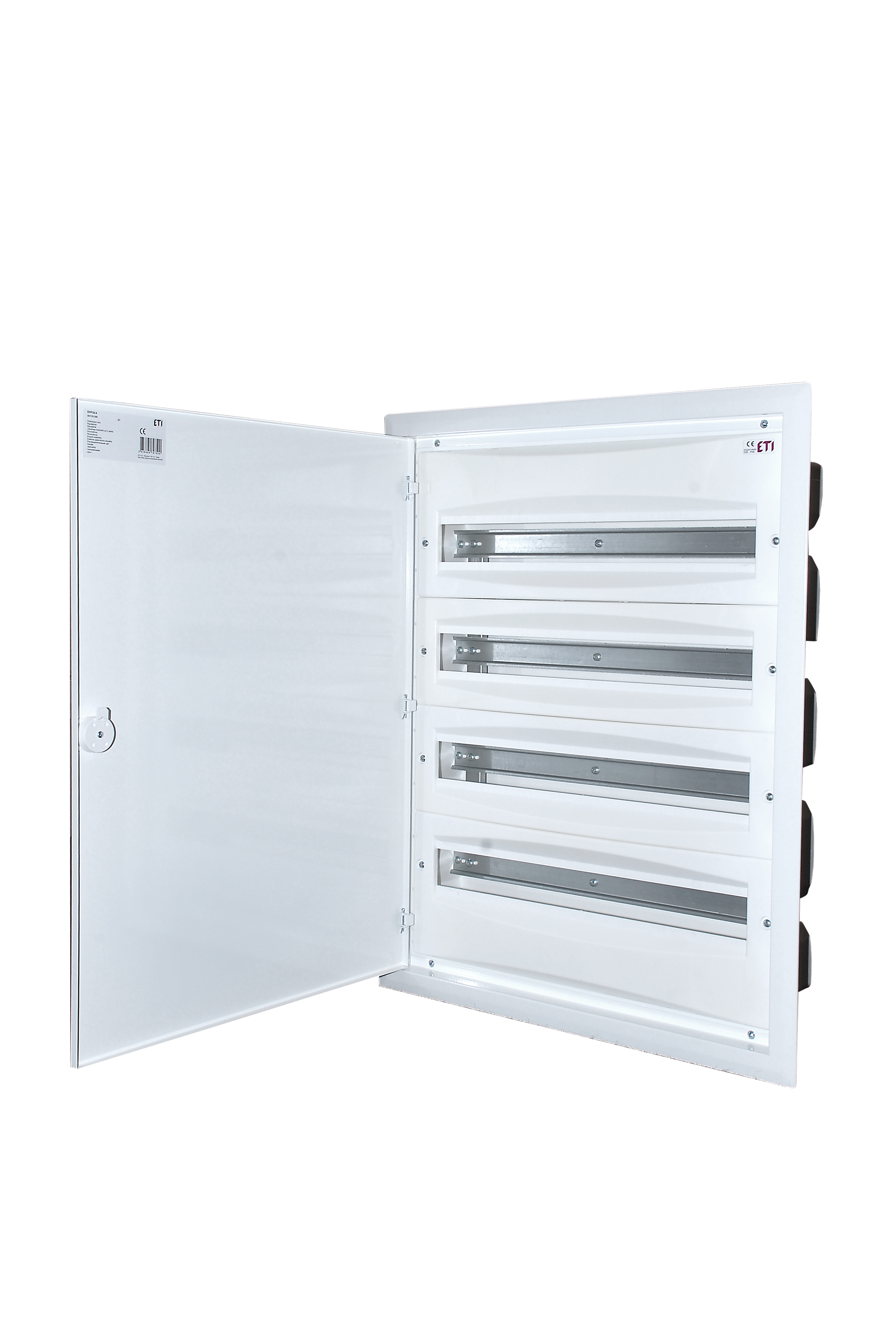

Щит металлопластиковый ERP24-4 (4х24мод.), 1101295 1101295 | 1101295 |
 |

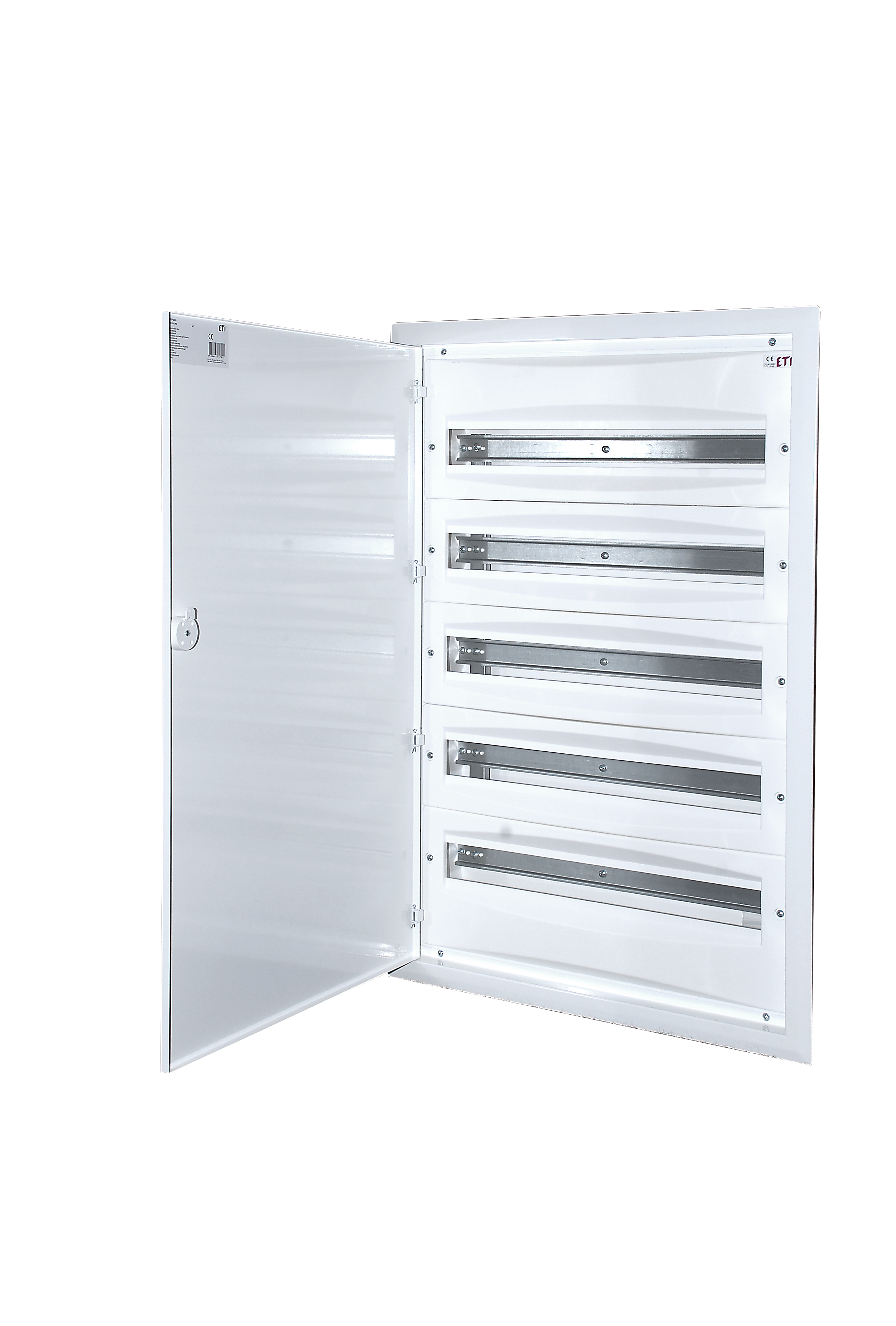

Щит металлопластиковый ERP24-5 (5х24мод.), 1101296 1101296 | 1101296 |
 |

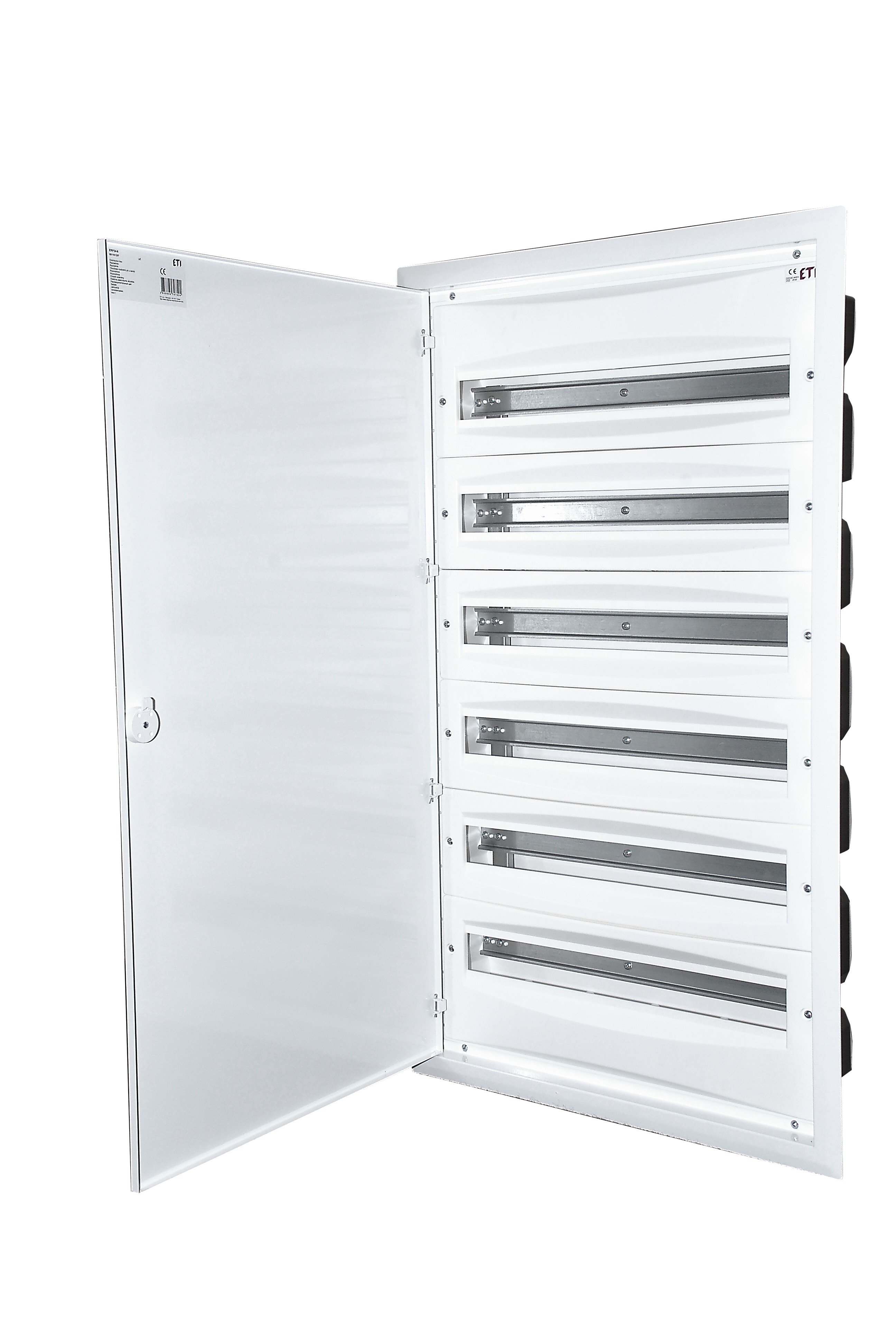

Щит металлопластиковый ERP24-6 (6х24мод.), 1101297 1101297 | 1101297 |
