Распределительные щиты DIDO-E (IP 40)
Распределительные щиты внутреннего и наружного исполнения применяются в жилищном и промышленном строительстве для монтажа защитных, сигнальных и распределительных устройств модульного исполнения и обеспечивают степень защиты IP40
Технические характеристики
|
Номинальное напряжение Un |
400 V АС |
|
Степень защиты |
IP 40 |
|
Класс изоляции |
F |
|
Рабочий диапазон температур |
-20°С до +70°С |
|
Цвет |
Корпус - белый (RAL 9003) Дверца - прозрачная, белая |
|
Соответствие стандартам |
PN-EN 60670-1, IEC 60670-24 |
Конструкция:
Щиты изготавливаются из термопластика ABS с высокими электрическими и механическими эксплуатационными характеристиками.
корпус, оснащенный шиной TH35, клеммами PE и N,
- лицевая часть, оснащенная элементами быстрого монтажа, для соединения с корпусом и дверцами (белыми, или прозрачными).
Распределительные щиты наружной установки ECT (IP40)
|
Тип |
Наименование |
Код |
Размеры (мм) |
Упаковка |
|
ECT 8 PT |
прозрачная дверца 8 мод. |
1101000 |
215x263x112 |
0,60 |
|
ECT 12 PT |
прозрачная дверца 12 мод. |
1101001 |
287x236x112 |
0,95 |
|
ECT 18 PT |
прозрачная дверца 18 мод. |
1101002 |
396x236x112 |
1,21 |
|
ECT 24 PT |
прозрачная дверца 24 мод. |
1101003 |
287x361x112 |
1,44 |
|
ECT 36 PT |
прозрачная дверца 36 мод. |
1101004 |
287x482x112 |
1,97 |
|
ECT2x18 PT |
прозрачная дверца 36 мод. |
1101081 |
396x361x112 |
2,41 |
|
ECT48 PT |
прозрачная дверца 48 мод. |
1101020 |
287x651x112 |
2,45 |
|
ECT 8 PO |
белая дверца 8 мод. |
1101005 |
215x263x112 |
0,60 |
|
ECT 12 PO |
белая дверца 12 мод. |
1101006 |
287x236x112 |
0,95 |
|
ECT 18 PO |
белая дверца 18 мод. |
1101007 |
396x236x112 |
1,21 |
|
ECT 24 PO |
белая дверца 24 мод. |
1101008 |
287x361x112 |
1,44 |
|
ECT 36 PO |
белая дверца 36 мод. |
1101009 |
287x482x112 |
1,97 |
|
ECT2x18 PO |
белая дверца 36 мод. |
1101082 |
396x361x112 |
2,41 |
|
ECT48 PO |
белая дверца 48 мод. |
1101021 |
287x651x112 |
2,45 |
Распределительные щиты внутренней установки ECM (IP 40)
|
Тип |
Наименование |
Код |
Размеры** (мм) |
Вес (кг) |
|
ECM 8 PT |
прозрачная дверца 8 мод. |
1101010 |
211x232x70 |
0,68 |
|
ECM 12 PT |
прозрачная дверца 12 мод. |
1101011 |
283x232x70 |
0,92 |
|
ECM 18 PT |
прозрачная дверца 18 мод. |
1101018 |
396x232x70 |
1,21 |
|
ECM 24 PT |
прозрачная дверца 24 мод. |
1101012 |
283x357x70 |
1,34 |
|
ECM 36 PT |
прозрачная дверца 36 мод. |
1101013 |
283x482x70 |
1,79 |
|
ECM 2x18 PT |
прозрачная дверца 36 мод. |
1101083 |
396x361x112 |
2,41 |
|
ECM 8 PO |
белая дверца 8 мод. |
1101014 |
211x232x70 |
0,68 |
|
ECM 12 PO |
белая дверца 12 мод. |
1101015 |
283x232x70 |
0,92 |
|
ECM 18 PO |
белая дверца 18 мод. |
1101019 |
396x232x70 |
1,21 |
|
ECM 24 PO |
белая дверца 24 мод. |
1101016 |
283x357x70 |
1,34 |
|
ECM 36 PO |
белая дверца 36 мод. |
1101017 |
283x482x70 |
1,79 |
|
ECM 2x18 PO |
белая дверца 36 мод. |
1101084 |
396x361x112 |
2,41 |
Все щиты внутренней установки стандартно оснащены креплениями для монтажа в гипсокартонные стены. Для щитов внутренней установки приведены размеры необходимого отверстия в стене.
Аксессуары к распределительным щитам DIDO-E
|
Тип |
Наименование |
Код |
Вес (г) |
Упаковка (шт.) |
|
ELK-Z |
Заглушка |
1101052 |
10 |
1 |
|
ELK |
Замок с ключем |
1101052 |
10 |
1 |
Дверцы для щитов ECT и ECM
|
Тип |
Наименование |
Код |
Вес (г) |
Упаковка (шт.) |
|
Doors 8PT |
Прозрачная дверца |
1101100 |
85 |
1/50 |
|
Doors 12PT |
Прозрачная дверца |
1101101 |
100 |
1/50 |
|
Doors 18PT |
Прозрачная дверца |
1101102 |
150 |
1/50 |
|
Doors 24PT |
Прозрачная дверца |
1101103 |
230 |
1/50 |
|
Doors 36PT |
Прозрачная дверца |
1101104 |
350 |
1/40 |
|
Doors 2x18PT |
Прозрачная дверца |
1101141 |
360 |
1/40 |
|
Doors 48PT |
Прозрачная дверца |
1101120 |
460 |
1/30 |
|
Doors 8PO |
Белая дверца |
1101105 |
85 |
1/50 |
|
Doors 12PO |
Белая дверца |
1101106 |
100 |
1/50 |
|
Doors 18PO |
Белая дверца |
1101107 |
150 |
1/50 |
|
Doors 24PO |
Белая дверца |
1101108 |
230 |
1/50 |
|
Doors 36PO |
Белая дверца |
1101109 |
350 |
1/40 |
|
Doors 2x18PO |
Белая дверца |
1101140 |
360 |
1/40 |
|
Doors 48PO |
Белая дверца |
1101140 |
460 |
1/30 |

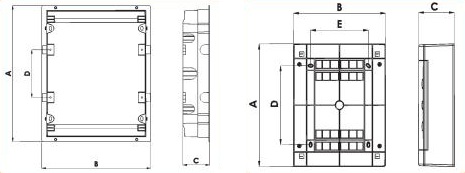

Щиты внутренней установки
|
Тип |
Размеры |
|||
|
A |
B |
C |
D |
|
|
ECM8PT/ECM8PO |
232mm |
211mm |
70mm |
- |
|
ECM12PT/ECM12PO |
232mm |
283 mm |
70mm |
|
|
ECM24PT/ECM24PO |
357mm |
283 mm |
70mm |
125mm |
|
ECM36PT/ECM36PO |
482mm |
283 mm |
70mm |
125mm |
|
ECM 2x18 PT/ECM 2x18 PO |
357mm |
373mm |
70mm |
125mm |
Щиты наружной установки
|
Тип |
Размеры |
||||
|
A |
B |
C |
D |
E |
|
|
ECT8PT/ECT8PO |
263 mm |
215 mm |
112 mm |
107 mm |
108 mm |
|
ECT12PT/ECT12PO |
236 mm |
287 mm |
112 mm |
107 mm |
180 mm |
|
ECT18PT/ECT18PO |
236 mm |
396 mm |
112 mm |
107 mm |
289 mm |
|
ECT24PT/ECT24PO |
361 mm |
287 mm |
112 mm |
232 mm |
180 mm |
|
ECT36PT/ECT36PO |
482 mm |
287 mm |
112 mm |
357 mm |
180 mm |
|
ECT 2x18 PT/ECT 2x18 PO |
361mm |
396mm |
112mm |
232mm |
289mm |
|
ECT48PT/ECT48PO |
651mm |
287mm |
112mm |
521mm |
180mm |
