Разъединители VLC

Разъединители VLC Разъединители VLC выполняют функцию держателя предохранителей СН и применяются для коммутации электрических цепей с током до 100А. Конструкция механизма разъединителей VLC позволяет осуществлять видимый разрыв цепи.

Особенности:

термостойкий корпус,
посеребренные контакты,
низкая потеря мощности,
монтаж на шину TH 35,
возможность пломбирования с предохранителем и без него,
степень защиты IP 20,
вид нагрузки: AC 22B, VLC22 - AC 21B.

Технические характеристики:

Тип	VLC 8	VLC 10	VLC 14	VLC 22
Количество полюсов	1p, 1p+N, 2р, Зр, Зр+N
Полюс нейтрали N	размыкающийся
Ном. коммутационное напряжение U_e	400V	690V	690V	690V
Номинальное напряжение изоляции U.	400V	690V	690V	690V
Устойчивость изоляции U_imp	8kV
Вид нагрузки	АС-22В	AC-22B	AC-22B	AC-21B
Макс, кратковременный ток (<3с)	240А	300A	600A	1200A
Отключающая способность	50kA	100kA	100kA	100kA
Сечение подключаемый проводников	25mm²	25 mm²	35 mm²	50mm²
Максимальная потеря мощности	2,5W	3W	5W	9,5W

VLC 8 - без индикации
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC 8x31 1p	1	3	2521000	12/108
VLC 8x31 2p	2		2523000	6/54
VLC 8x31 3p	25		2524000	4/36
VLC 8x31 1p+N	2		2522000	6/54
VLC 8x31 3p+N	4		2525000	3/27

VLC 8-L - со светодиодной индикацией
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC8x31L1p	25	1	2521100	12/108
VLC8x31L2p		2	2523100	6/54
VLC8x31L3p		3	2524100	4/36
VLC 8x31L 1p+N		2	2522100	6/54
VLC 8x31L 3p+N		4	2525100	3/27

VLC 8-І - с неоновой индикацией
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC8x31I 1р	25	1	2521200	12/108
VLC8x31I 2р		2	2523200	6/54
VLC8x31I 3р		3	2524200	4/36
VLC 8x31I 1p+N		2	2522200	6/54
VLC 8x3113p+N		4	2525200	3/27

Разъединители VLC для цилиндрических предохранителей размера - 10x38

VLC 10 - без индикации
Тип	I (A)max	Количество полюсов	Код	Упаковка (шт.)
VLC10x381р	25	1	2541000	12/108
VLC10x382р		2	2543000	6/54
VLC10x383р		3	2544000	4/36
VLC 10x38 1p+N		2	2542000	6/54
VLC 10x38 3p+N		4	2545000	3/27

VLC 10-L - со светодиодной индикацией
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC10x38L1p	25	1	2541100	12/108
VLC10x38L2p		2	2543100	6/54
VLC10x38L3p		3	2544100	4/36
VLC 10x38L 1p+N		2	2542100	6/54
VLC 10x38L 3p+N		4	2545100	3/27

VLC 10-I - с неоновой индикацией
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC10x38I 1p	25	1	2541200	12/108
VLC10x3812p		2	2543200	6/54
VLC10x3813p		3	2544200	4/36
VLC 10x3811p+N		2	2542200	6/54
VLC 10x3813p+N		4	2545200	3/27

Разъединители VLC для цилиндрических предохранителей размера - 14x51

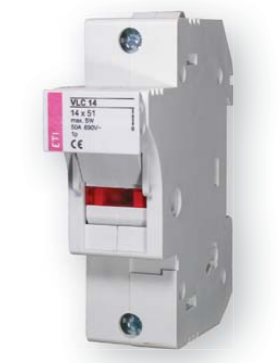

VLC14x51

VLC 14 - без индикации
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC14x51 1p	50	1	2561000	12/96
VLC14x512p		2	2563000	6/48
VLC 14x51 3p VLC 14x51 1p+N VLC 14x51 3p+N		3	2564000	4/32
		2	2562000	6/48
		4	2565000	3/24

VLC 14-L - со светодиодной индикацией
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC14x51L1p	50	1	2561100	12/96
VLC14x51L2p		2	2563100	6/48
VLC14x51L3p		3	2564100	4/32
VLC 14x51L 1p+N		2	2562100	6/48
VLC 14x51L 3p+N		4	2565100	3/24

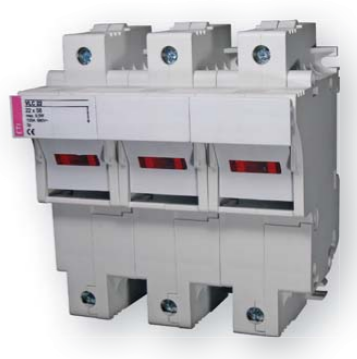

Разъединители VLC для цилиндрических предохранителей размера - 22x58

VLC 22 - без индикации
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC22x581p	125	1	2571000	3/105
VLC22x582p		2	2573000	2/48
VLC22x583p		3	2574000	1/35
VLC 22x58 3p+N		2	2572000	2/48
VLC 22x58 1p+N		4	2575000	1/24

VLC 22-L - со светодиодной индикацией
Тип	I (A) max	Количество полюсов	Код	Упаковка (шт.)
VLC22x58L1p	125*	1	2571100	3/105
VLC22x58L2p		2	2573100	2/48
VLC22x58L3p		3	2574100	1/35
VLC 22x58L 1p+N		2	2572100	2/48
VLC 22x58L 3p+N		4	2575100	1/24
