Ограничители перенапряжения - ETITEC ETI
Ограничители перенапряжения ETITEC предназначены для защиты промышленного и бытового оборудования, а также другихэлектрическихустройств от воздействия перенапряжений вследствие атмосферных разрядов или коммутационных перенапряжений. Основным элементом ограничителя перенапряжения ETITEC является варисторный элемент. Варисторный элемент выполнен из оксида цинка ZnO, и его сопротивление зависит от напряжения на его клеммах. Ограничители перенапряжения (кроме группы А) выполнены в модульном исполнении, имеют сменные модули и сигнализацию повреждения варисторного элемента (при выходе из строя варисторного элемента появляется красный индикатор). Серия ограничителей с символом RC снабжена дополнительными сигнальными контактами (11,12,14), которые предназначены для дистанционного контроля состояния варисторного элемента и наличия модуля в основании.
Ограничители перенапряжения группы A

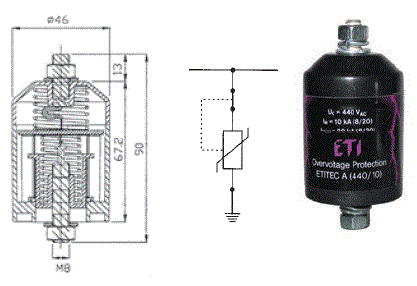

Ограничитель перенапряжения ETITEC группы А - это устройство, предназначенное для защиты оборудования, смонтированного на воздушных и кабельных линиях низкого напряжения, где стойкость изоляции не превышает 6 кВ. Ограничители перенапряжения ETITEC А предназначены для монтажа снаружи защищаемых зданий, в местах, где воздушная линия переходит в кабельную. В воздушных линиях необходимо монтировать ограничители на растоянии не больше 300 м. друг от друга. Сечение подключаемых проводников должно быть не менее чем 10 мм2 (Си) и 16 мм2 (А1) (Важно: ограничитель с сигнализатором срабатывания необходимо присоединять к контуру заземления гибким проводником. Недопустимо использование шин или монолитных проводов). Ограничители ETITEC А рекомендуется применять в местах заземления РЕ или PEN. В остальных случаях необходимо отдельно заземлять (РЕ или PEN) ограничитель перенапряжения. Сопротивление на контуре заземления не должно превышать 10 Ом.
Особенности:
- ETITEC A - безискровой ограничитель, главным элементом которого является варистор ZnO, который характеризуется высокой скоростью срабатывания. Технические параметры указаны в конце раздела,
- имеют плотную оболочку из полимерного материала, стойкого к УФ излучениям и атмосферным явлениям,
- ограничители с сигнализатором ETITEC A 15 kA, и ETITEC A 5 kA имеют встроенный разъединитель с индикатором красного цвета. В случае когда ударный ток больше максимально допустимого, срабатывает разъединитель, при этом выстреливает индикатор красного цвета, который заметен с большого расстояния и сигнализирует о необходимости замены ограничителя,
- имеют разнообразные зажимы для крепления на изолированные и не изолированные провода сечением до 95 мм2,
- возможность замены ограничителя без необходимости демонтажа линейного зажима (винт M8 на ограничителях).
Технические характеристики ограничителей перенапряжения ETITEC A
|
Тип ограничителя |
Напряжение длительной работы Uc |
Номинальный ток разряда In (8/20ps) |
Остаточный импульс перенапряжения |
Максимальный ток разряда Imax (8/20ps) |
Граничный ток разряда (4/10ps) |
|
ETITEC A 280/5 |
280 V |
5 kA |
950 V |
25 kA |
50 kA |
|
ETITEC A 500/5 |
500 V |
5 kA |
1500 V |
25 kA |
50 kA |
|
ETITEC A 280/10 |
280 V |
10 kA |
950 V |
40 kA |
100 kA |
|
ETITEC A 500/10 |
500 V |
10 kA |
1500 V |
40 kA |
100 kA |
|
ETITEC A 280/15 |
280 V |
15 kA |
950 V |
40 kA |
100 kA |
|
ETITEC A 500/15 |
500 V |
15 kA |
1500 V |
40 kA |
100 kA |
Ограничители перенапряжения группы A
|
Тип |
Код |
Тип зажима |
Вес (г) |
|
280/5/A |
2443112 |
A |
130 |
|
280/5/B-O |
2442113 |
B |
150 |
|
280/5/C-O |
2442114 |
C |
150 |
|
280/15/B-O |
2442133 |
B |
150 |
|
500/5/A |
2443312 |
A |
130 |
|
500/5/B-O |
2442313 |
B |
150 |
|
500/5/C-O |
2442314 |
C |
150 |
Ограничители перенапряжения группы AQ
|
Тип |
Код |
Тип зажима |
Вес (г) |
|
280/10/E |
2442121 |
E |
120 |
|
440/10/ |
2442221 |
E |
120 |
| 280/15/E |
2442131 |
E |
120 |
|
440/15/E |
2442231 |
E |
120 |
