Ограничители тока ETIMAT T
Ограничитель тока 05Р-6 и 05Р- 10 выполняет функции автоматичес-коговыюгючателя.носбол ее точной настронкойтепловойзащиты и применяется для ограничения отбора установленной максимальной мощности в электротехнических устройствах в быту и производстве. Особенностью изделия является возможность пломбирования н использования для ограничения потребления электрической энергии. Изделие предназначено для использования в любых отраслях.
Особенности:
- ограничение расхода электроэне;
- возможность пломбирования;,
Технические характеристики:
|
Номинальное напряжение |
230У/400V |
|
Номинальный ток |
6-100A |
|
Номинальная частота |
50 HZ |
|
Отключающая способность |
OSP-6:(6-63A)-6ka; (80A) 20 kA/(100A)15kA; OSP-10:(6-63A)-10kA; (80) 20 kA; |
|
Класс ограничения энергии |
3 |
|
Механический ресурс |
20 тыс. цыклов |
|
Электрический ресурс |
10 тыс. цыклов |
|
Сечение подключаемых проводников |
18мм (27 мм для 80-100А) |
|
Монтаж Ширина модуля |
ON-OFF |
|
Рабочий диапазон температур |
-25 C…+50 C |
|
Степень защиты |
IР20 |
|
Соответствие стандартам |
РN - EN 60898 |

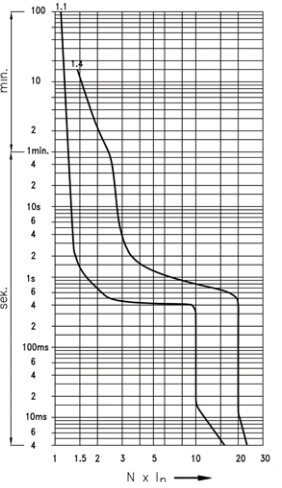

Характеристики отключения
|
Ток испытания IN |
Время отключения |
Состояние |
|
1,1 x IN |
t > 3600 s |
не отключае |
|
1,4 x IN |
2 < t < 900 s |
отключае |
|
2,5 x I |
0,5 < t < 60 s |
отключае |
|
10 x IN |
t > 0,1 s |
не отключае |
|
20 x IN |
t < 0,1 s |
отключае |
OSP-6/10 (1-полюсные)
|
IN(A) |
Тип |
Код (OSP-6) 6kA |
Тип |
Код (OSP-10) 10kA |
Вес (г) |
Упаковка (шт.) |
|
6 |
OSP-6 1p 6A |
2181030 |
OSP-10 1p 6A |
2181009 |
115 |
12/108 |
|
10 |
OSP-6 1p 10A |
2181031 |
OSP-10 1p 10A |
2181011 |
115 |
12/108 |
|
16 |
OSP-6 1p 16A |
2181032 |
OSP-10 1p 16A |
2181016 |
115 |
12/108 |
|
20 |
OSP-6 1p 20A |
2181033 |
OSP-10 1p 20A |
2181013 |
115 |
12/108 |
|
25 |
OSP-6 1p 25A |
2181034 |
OSP-10 1p 25A |
2181014 |
115 |
12/108 |
|
32 |
OSP-6 1p 32A |
2181035 |
OSP-10 1p 32A |
2181017 |
115 |
12/108 |
|
40 |
OSP-6 1p 40A |
2181036 |
OSP-10 1p 40A |
2181020 |
115 |
12/108 |
|
50 |
OSP-6 1p 50A |
2181037 |
OSP-10 1p 50A |
2181021 |
115 |
12/108 |
|
63 |
OSP-6 1p 63A |
2181038 |
OSP-10 1p 63A |
2181022 |
115 |
12/108 |
OSP-6/10 (3-полюсные)
|
IN(A) |
Тип |
Код (OSP-6) 6kA |
Тип |
Код (OSP-10) 10kA |
Вес (г) |
Упаковка (шт.) |
|
6 |
OSP-6 3p 6A |
2185030 |
OSP-10 3p 6A |
2185009 |
350 |
4/36 |
|
10 |
OSP-6 3p 10A |
2185031 |
OSP-10 3p 10A |
2185011 |
350 |
4/36 |
|
16 |
OSP-6 3p 16A |
2185032 |
OSP-10 3p 16A |
2185016 |
350 |
4/36 |
|
20 |
OSP-6 3p 20A |
2185033 |
OSP-10 3p 20A |
2185013 |
350 |
4/36 |
|
25 |
OSP-6 3p 25A |
2185034 |
OSP-10 3p 25A |
2185014 |
350 |
4/36 |
|
32 |
OSP-6 3p 32A |
2185035 |
OSP-10 3p 32A |
2185017 |
350 |
4/36 |
|
40 |
OSP-6 3p 40A |
2185036 |
OSP-10 3p 40A |
2185020 |
350 |
4/36 |
|
50 |
OSP-6 3p 50A |
2185037 |
OSP-10 3p 50A |
2185021 |
696 |
1/18 |
|
63 |
OSP-6 3p 63A |
2185038 |
OSP-10 3p 63A |
2185022 |
696 |
1/18 |
Ограничители тока ETIMAT T

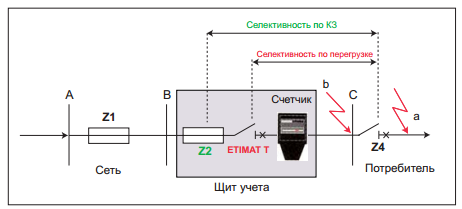

Ограничители тока ЕТПМАТ Т предназначены для монтажа в распределительных устройствах в качестве вводного выключателя (рис.1) устанавливаемого перед счетчиком электрического учета. Служит для селективного отключения, в случае превышения рабочего допустимого тока потребителя 24. Рабочий ток ограничителя мощности подбирается исходя из номинального расчетного тока потребителя. ЕТПМАТ Т не защищает потребителя от токов короткого замыкания, так как имеет защиту только от перегрузки (тепловой расцепитель). При монтаже ограничителя в щите, необходимо опломбировать только силовые клеммы устройства, не блокируя рукоятку, чтобы в случае срабатывания устройства из-за превышения потребляемой мощности, или других причин, потребитель смог его самостоятельно включить, без необходимости вызова аварийной службы.
|
Номинальное напряжение UN |
230V/400 V |
|
Номинальный ток IN |
6-63А |
|
Номинальная частота |
50 Нz |
|
Отключающая способность |
6kA* |
|
Номинальное напряжение изоляции |
500 V |
|
Механический ресурс |
20 тыс. циклов |
|
Электрический ресурс |
10 тыс. циклов |
|
Сечение подключаемых проводников |
1-25 мм2, max. 3 Nm (6-63A) |
|
Возможность пломбирования |
ON-OFF |
|
Рабочий диапазон температур |
-25 С…+50 С |
|
Степень защиты |
IP 20 |
|
Соответствие стандартам |
PN – EN 60898-1:2007 |
* спредварительной защитой предохранителем
1-полюсные
|
IN(A) |
Тип |
Код |
Вес (г) |
Упаковка (шт.) |
|
6 |
ETIMAT T 1p 6A |
2181092 |
110 |
12/108 |
|
10 |
ETIMAT T 1p 10A |
2181072 |
110 |
12/108 |
|
16 |
ETIMAT T 1p 16A |
2181073 |
110 |
12/108 |
|
20 |
ETIMAT T 1p 20A |
2181074 |
110 |
12/108 |
|
25 |
ETIMAT T 1p 25A |
2181075 |
110 |
12/108 |
|
32 |
ETIMAT T 1p 32A |
2181076 |
110 |
12/108 |
|
40 |
ETIMAT T 1p 40A |
2181077 |
110 |
12/108 |
|
50 |
ETIMAT T 1p 50A |
2181084 |
110 |
12/108 |
|
63 |
ETIMAT T 1p 63A |
2181085 |
110 |
12/108 |
OSP-6/10 (3-полюсные)
|
IN(A) |
Тип |
Код (OSP-6) 6kA |
Тип |
Код (OSP-10) 10kA |
Вес (г) |
Упаковка (шт.) |
|
6 |
OSP-6 3p 6A |
2185030 |
OSP-10 3p 6A |
2185009 |
350 |
4/36 |
|
10 |
OSP-6 3p 10A |
2185031 |
OSP-10 3p 10A |
2185011 |
350 |
4/36 |
|
16 |
OSP-6 3p 16A |
2185032 |
OSP-10 3p 16A |
2185016 |
350 |
4/36 |
|
20 |
OSP-6 3p 20A |
2185033 |
OSP-10 3p 20A |
2185013 |
350 |
4/36 |
|
25 |
OSP-6 3p 25A |
2185034 |
OSP-10 3p 25A |
2185014 |
350 |
4/36 |
|
32 |
OSP-6 3p 32A |
2185035 |
OSP-10 3p 32A |
2185017 |
350 |
4/36 |
|
40 |
OSP-6 3p 40A |
2185036 |
OSP-10 3p 40A |
2185020 |
350 |
4/36 |
|
50 |
OSP-6 3p 50A |
2185037 |
OSP-10 3p 50A |
2185021 |
696 |
1/18 |
|
63 |
OSP-6 3p 63A |
2185038 |
OSP-10 3p 63A |
2185022 |
696 |
1/18 |
