Автоматические выключатели защиты двигателей (автоматы) ETI

Автоматические выключатели защиты двигателей предназначены для пуска и защиты электродвигателей небольшой мощности. Могут применяться как главный либо аварийный выключатель.

Особености :

  • возможность тестирования тепловой защиты,
  • защита от обрыва фаз,
  • 13 диапазонов тепловой защиты от 0,1 A до 25 (возможность регулировки),
  • oвозможность блокировки замком,
  • oширокий спектр дополнительных аксессуаров.

Автоматические выключатели защиты двигателей предназначены для пуска и защиты электродвигателей небольшой мощности. Могут применяться как главный либо аварийный выключатель.

Автоматические выключатели защиты двигателей MS 25  ETI

Технические характеристики:

Номинальное напряжение изоляции и

690V

Номинальное коммутируемое напряжение им

230V, 400 V, 690 V

Номинальный коммутируемый ток 1х

0.1 -25 A

Ток аварийного отключения

11- 11 IN

Вид нагрузи

AC 3

Механический и электрический ресурс

105 циклов

Рабочий диапазон температур

-20 С… + 50 С

Количество коммутаций тах.

100/час

Сечение подключаемых проводников

0,75-4 мм2

Рабочее положение

Произвольное

Соответствие стандарта!

PN-IEC 60947-3, VDE 0660

Автоматические выключатели защиты двигателей MS 25

Тип

IN(A)

Код

Вес (г)

Упаковка (шт.)

MS25-0,16

0,1-0,16

4600010

250

1/5

MS25-0,16

0,16-0,25

4600020

250

1/5

MS25-0,4

0,16-0,25

4600030

250

1/5

MS25-0,63

0,63 - 1,0

4600040

250

1/5

MS25-1,0

1,0 - 1,6

4600050

250

1/5

MS25-1,6

1,6 - 2,5

4600060

250

1/5

MS25-2,5

2,5 - 4,0

4600070

250

1/5

MS25-4,0

2,5 - 4,0

4600080

250

1/5

MS25-6,3

4,0 - 6,3

4600090

250

1/5

MS25-10

6,3 - 10

4600100

250

1/5

MS25-16

10 - 16

4600110

250

1/5

MS25-20

16 - 20

4600120

250

1/5

MS25-25

20 - 25

4600320

250

1/5

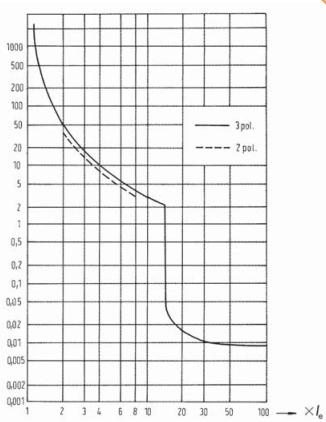

MS-25-grafik

Аксессуары к автоматическим выключателям защиты двигателей MS  блок контактов PS..

Аксессуары к автоматическим выключателям защиты двигателей MS  ETI

Блоки контактов РS... служат для монтажа на боковые стороны автоматического выключателя защиты двигателей МS 25. Они используются для дистанционной сигнализации состояния контактной группы автоматического выключателя, включения резервного питания или контрольной цепи и т.п. Для монтажа блока контактов необходимо снять крышку автоматического выключателя М5 25. Блоки контактов производятся с разными комбинациями контактных групп, ассортимент которых представлен ниже.

Технические характеристики:

Тип

Контакты

Код

Вес (г)

Упаковка (шт.)

PS 20

2x NO

4600160

30

1/10

Р510

НС

4600150

30

1/10

Р510

N0

4600140

30

1/10

Р511

НО+Ж

4600130

30

1/10

NO - нормально открытый контакт
NС - нормально закрытый контакт

 chema PS

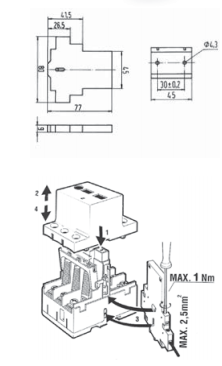

 Способ установки блока контактов PS на MS25

Независимый расцепитель

 Независимый расцепитель ETI

Независимый расцепитель предназначен для установки внутри автоматического выключателя М5 25 и служит для дистанционного отключения.

 Технические характеристики:

Напряжение срабатывания Uc

220 V-240 V 50/60 Нг

Способ монтажа

внутренний

 Независимый расцепитель

Тип

Uc

Код

Вес

Упаковка (шт.)

А 220

220-240V

4600170

30

1/10

 Способ установки независимого расцепителя на MS25

Щиты для установки автоматических выключателей защиты  двигателей MS 25

Автоматические выключатели защиты двигателей MPE 25



Автоматические выключатели защиты двигателей МРЕ 25 предназначены для пуска электродвигателей небольшой мощности и защиты их от перегрузок и коротких замыканий. Могут применяться как аварийный или главный выключатель. В комплекте с контакторами СЕ, или СЕМ можно реализовать системы дистанционного управления.

Технические характеристики:

Соответствие стандартам

PN-IEC/EN 60947, DIN VDE 0660, UL 508, CSA

Рабочий диапазон температур

температура хранения -20е С до +70° С рабочая температура -20° С до +35° С

Рабочее положение

произвольное

Степень защиты

IP20

Максимальная высота над уровнем моря

2000 м

Основные характеристики



Номинальное напряжение изоляции

U-690V

Номинальное напряжение

U„ - 690V

Номинальное напряжение ударное

V6kv

Номинальный ток 1и

0,1 до 32А

Номинальная частота

50/60 Hz

Механический и электрический ресурс

10s коммутаций

Частота коммутаций

до 15/час

Сечение подключаемых проводников Защита

1х(1,5 до 6 мм2) или 2х(1,5 до 6 мм2)

Регулировка тепловой защиты

0,6 до 11к

Ток отключения при коротком замыкании

12xls

Температурная компенсация

-20° С до +60° С

Блок контактов



Номинальное напряжение и,. Номинальное напряжение ударное

690V дляACBSE и 230V дляACBFE 6kV

Номинальный ток

см. табл. справа

Вспомагательный предохранитель gG/gL

1х(0,5 до 2,5 мм2) или 2х(0,5 до 2,5 мм2)

 Номинальный ток блока контактов

Номинальный ток блока контактов

Вид нагрузки

Напряжение

(V)

ACBSE

І,ІА)дяя ACBFE

АС-15

24V

6

2

230V

4

0,5

380-415V

3

-

440-500V

2

-



24V

2

1

60V

0,5

0,15

110V

0,5

-

220V

0,25

-

Автоматические выключатели защиты двигателей MPE 25

Автоматические выключатели защиты двигателей MPE 25  ETI

Тип

Код

IN(A)

Ток отключения при

коротком замыкании

Im(A)

Вес (г)

Упаковка (шт)

MPE25-0,16

4648001

0,1-0,16

19

322

1

MPE25-0,25

4648002

0,16-025

3

322

1

MPE25-0,40

4648003

0.25-0,4

4,3

322

1

МРЕ25-С63

4648004

0,4-0,63

7,5

322

1

МРЕ25-С63

4648005

0,63-1,0

12

322

1

МРЕ25-1.0

4648006

10-1,6

19

322

1

МРЕ25-1.6

4648007

1Л-23

30

322

1

МРЕ25-4,0

4648008

2М0

48

322

1

МРЕ25-6.3

4648009

4,0*3

75

322

1

МРЕ25-10

4648010

6,3-10

120

322

1

МРЕ25-16

4648011

10-16

190

322

1

МРЕ25-20

4648012

16-20

240

322

1

МРЕ25-25

4648013

20-25

300

322

1

МРЕ25-32

4648014

25-32

384

322

1

 Блоки контактов для монтажа с левой стороны MPE 25

 Блоки контактов для монтажа с левой стороны MPE 25  ETI



Тип

Контакты

Код

Вес (г)

Упаковка (шт.)

ACBSE-11

1xNO+1xNС

4648022

38

1

ACBSE-20

2xNO

4648023

38

1



 ВНИМАНИЕ: Блок контактов ACBSE может быть смонтирован вместе с блоком контактов ACBFE

chema1

                                                                                                 ACBSE-11               ACBSE-20

Аварийный блок контактов для монтажа с левой стороны MPE 25

Аварийный блок контактов для монтажа с левой стороны MPE 25   ETI



Тип

Контакты

Код

Вес (г)

Упаковка (шт.)

TBSE

2x(1xNO+1xNС)

4648024

38

1



Контакты 57, 55 и 66, 65 замыкаются размыкаются в случае срабатывания тепловой или электромагнитной защиты.

Контакты 78, 77 и 86, 85 замыкаютсяразмыкаются в случае срабатывания только электромагнитной защиты

chema 5

Независимый расцепитель

Независимый расцепитель предназначен для установки с правой стороны автоматического выключателя МРЕ 25 и служит для дистанционного отключения при подаче импульса в диапазоне от 200У до 240У АС.

Независимый расцепитель для MPE 25

Независимый расцепитель для MPE 25 ETI

Тип

Код

Вес (г)

Упаковка (шт.)

SRMPE-Z20

4648030

115

1





chema Nezavisim razcepitel

chema Nezavisim razcepitel 1

Расцепитель минимального напряжения

Расцепитель минимального напряжения предназначен для установки с правой стороны автоматического выключателя МРЕ 25 и служит для отключения автоматического выключателя и блокировки включения в случае исчезновения напряжения в сети.

Расцепитель минимального напряжения для MPE 25

Расцепитель минимального напряжения для MPE 25  ETI

Тип

Код

Напряжение

Вес (г)

Упаковка (шт.)

URMPE-N

4648027

230-240 V AC

115

1

URMPE-U

4648028

400-415 V AC

115

1

             M 25 chema

M 25 chem 22Аксессуары

Аксессуары ETI

Тип

Код

Описание

Вес (г)

Упаковка (шт.)

SC MPE

4648025

Защитная крышка контактов

15

5

PL MPE

4648026

Монтажный наконечник

15

5

Сигнальные лампы

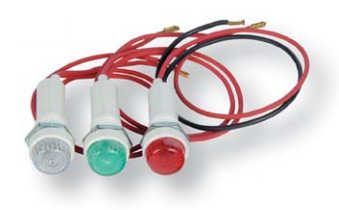

Сигнальные лампы ETI

Тип

Напряжение (V)

Код

Цвет

Вес (г)

Упаковка (шт.)

PLE 230

210...230V

4648043

Красный

17

10

PLE 400

400...560V

4648044

Красный

17

10

PLE 230G

210...230V

4648045

Зеленый

17

10

PLE 400G

400...560V

4648046

Зеленый

17

10

PLE 230W

210...230V

4648047

Белый

17

10

PLE 400W

400...560V

4648048

Белый

17

10

 Соединительные модули

Соединительные модули предназначены для электрического и механического соединения автоматических выключателей защиты двигателей МРЕ 25 с силовыми контакторами СЕ и СЕМ.

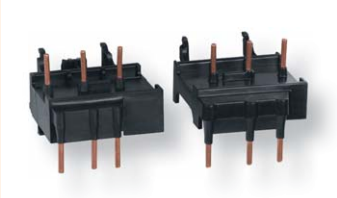

Соединительные модули ETI

Тип

Код

Оборудование

Вес (г)

Упаковка (шт.)

ECC MPE 07

4648052

CE07

27

1

ECC MPE 25

4648053

CEM9...25

27

1

Соединительные адаптеры

Соединительные адаптеры предназначены для механического соединения автоматических выключателей МРЕ 25 с силовыми контакторами СЕ и СЕМ. Состоят из двух шинТН 35. Положение нижней шины регулируется.

Соединительный адаптер - прямой пуск

Соединительный адаптер - прямой пуск ETI

Тип

Код

Оборудование

Вес (г)

Упаковка (шт.)

МАЕ 45 001

4648060

Прямой пуск; МРЕ 25+СЕ07 или +СЕМ9 - СЕМ25

20

1

Соединительный адаптер - реверсивный

Соединительный адаптер - реверсивный ETI

Тип

Код

Оборудование

Вес (г)

Упаковка (шт.)

MAE 90 RVS

4648061

Реверсивный: MPE 25+CEI07 или + 2xCEM9 - CEM25

38

1

Соединительный адаптер - звезда-треугольник

 Соединительный адаптер - звезда-треугольник ETI

Тип

Код

Оборудование

Вес (г)

Упаковка (шт.)

MAE 90 SDS

4648062

Звезда-треугольник: MPE 25+2x CEM9 - CEM25

42

1

Изолированные соединительные шины

Изолированные соединительные шины служат для соединения автоматических выключателей защиты двигателей. И защищают от случайного прикосновения ктоковедущим частям.

- Номинальное напряжение изоляции Ui= 690У

-Допустимая токовая нагрузка 1и= 63А

Соединительные шины изолированные

Соединительные шины изолированные

Тип

Тип

Кол-во подключаемых

выключателей

Длина (мм)

Вес (г)

Упаковка (шт.)

BBSE 45-2

4648054

2 MPE 25 без блоков контактов

91

35

1

BBSE 45-3

4648055

3 MPE 25 без блоков контактов

136

60

1

BBSE 45-4

4648056

4 MPE 25 без блоков контактов

181

75

1

BBSE 45-5

4648057

5 MPE 25 без блоков контактов

226

100

1

IZM10/3F/12

2921130

4 MPE 25 без блоков контактов

200

120

1/20

IZM10/3F/54

2921131

18 MPE 25 без блоков контактов

1000

600

1/20

Клемма-переходник

 Клемма-переходник

Тип

Код

Сечение подключаемых проводников

Вес (г)

Упаковка (шт.)

FTBBSE

4648058

одножильный проводник 6-25мм2

многожильный проводник 6-16мм2

42

1

Токо-временные характеристики

Токо-временная характеристика показывает зависимость времени срабатывания автоматического выключателя защиты двигателей от тока перегрузки. Это среднее значение при температуре окружающей среды 20°С. При увеличении температуры во время работы выключателя, время срабатывания его тепловой защиты составляет примерно 25% от среднего значения. В нормальном рабочем состоянии выключателя МРЕ 25 все три фазы должны быть нагружены.

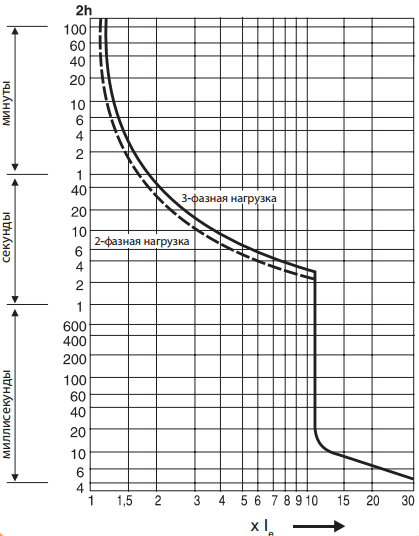

Токо-временная характеристика t-I                       Характеристика I 2 t при 415V

Токо-временная характеристика t-I ETI

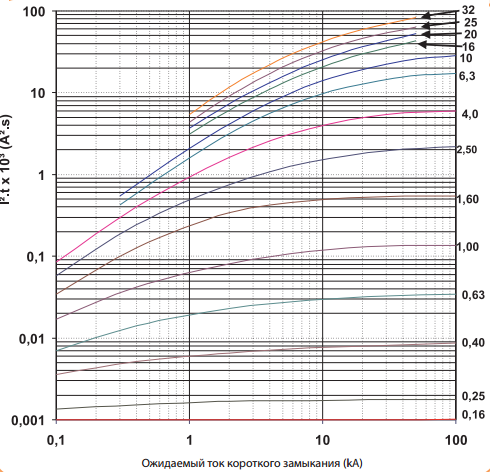

 Характеристика I 2 t при 415V ETI

Габаритные размеры

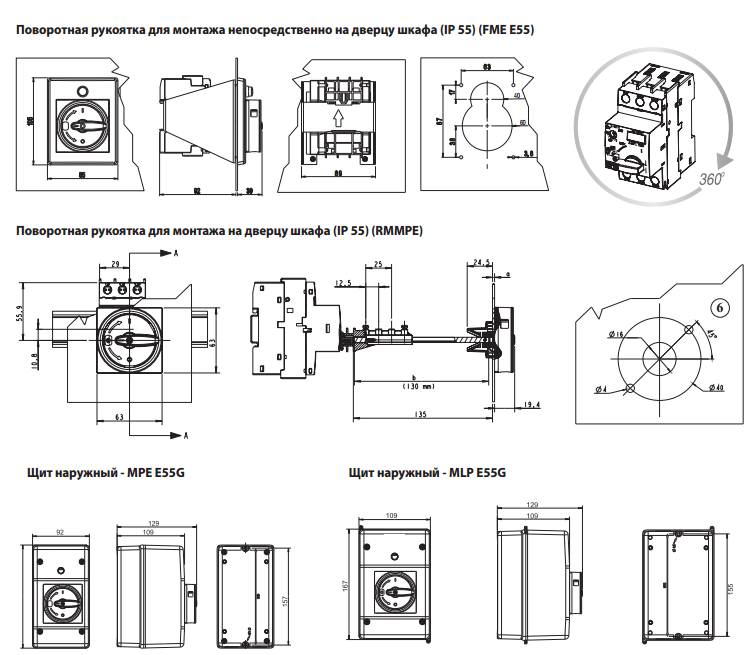

Габаритные размеры ETI



Применение MPE 25 в цепях постоянного тока

Автоматы защиты двигателей MPE для цепей переменного тока могут также применяться и в цепях постоянного тока. Тем не менее, необходимо обязательно соблюдать указанное максимально допустимое напряжение постоянного тока. При более высоких напряжениях, необходимо последовательное соединение 2 или 3 полюсов. Номинальный ток тепловой защиты автомата остается неизменным. Величина тока короткого замыкания в цепях постоянного тока увеличивается примерно на 35%.

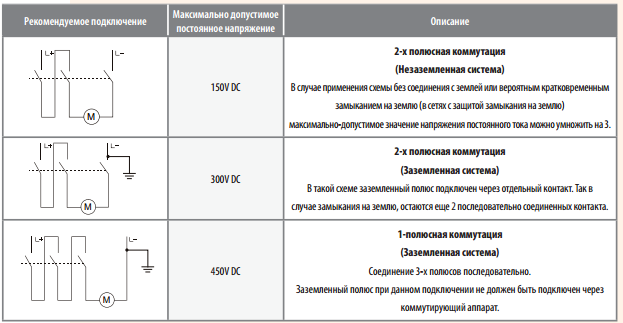

Применение MPE 25 в цепях постоянного тока ETi

DC максимальная отключающая способность (при постоянной времени <= 5 мс):
- при 1 полюсном соединении DC 150V - 10kA; при 2-х полюсном соединении DC 350V - 10kA; при 3-х полюсном соединении DC 350V - 10k.

Автоматические выключатели защиты двигателей MS 25  купить на складе в Одессе, а так  же осуществляется доставка по всей Украине. Вы можете купить продукцию ETI обратившись в нашу компанию в Одессе. Приобретайте продукцию ETI  в Одессе по самым выгодным ценам.


Представительство компании ETI в лице компании ООО Электроконтроль предоставляет продукцию Электротехнического концерна ETI ElektroeLement d.d. (ETИ электроэлемент) по подразделам: SM, ETISIG, D, D0, С, NH, ULTRA QUICK, VV, ETISURGE, IZOLATORY, ETILINE, SPOJ, ETITRAFO, TC, ETIPOWER, ETISWITCH, ASTI, EVE, EVESWITCH, ETIREL, ETICONTROL, ETICON CP, ETITEC, DIDO/UPO, ETIMETR, ETIBREAK включающие в свой состав:  автоматические выключатели, дифференциальные автоматические выключатели, диферецыальные, реле,  воздушные автоматические выключатели, ограничители тока, промышленные автоматические выключатели, защиты двигателей, реле контроля напряжения, реле уровня контроля АВP, компоненты систем компенсации реактивной мощности, регуляторы реактивной мощностидроселей, анализаторы арматура предохранители, держатели предохранителей, техническая керамика, компоненты для защиты фотоэлектрических систем, перекидные рубильники, выключатели нагрузки, устройства защитного отключения, реле времени, импульсное реле, суточное реле, сумеречное реле, контакторы, бесшумные контакторы, магнитные пускатели, индикаторы, измерительные приборы, вольтметры, амперметры, разрядники, кнопки, диммеры, датчики движения, проходные клеммы, наборные клеммы, монтажные клеммы, клеммники, вводно-распределительные блоки, фазные шины, кабельные разветвители, промышленные автоматические выключатели, таймеры, минищитки, настенные щитки, напольные щиты, секционные щиты, распределительные щитки, квартирные щитки, щитки электрические, щитки модульные, щиты с монтажной панелью, щиты учетно распределительные, щиты этажные, шкафы монтажные, шкафы распределения электроэнергии, влагозащитные щитки, термостаты, герметичные щиты, радиосистемы ("Радиошин"),  светорегуляторы и многое другое для инженерии в отрасли электромонтажа.

Всё предоставляемое оборудование, компания Электроконтроль поддерживает наличие на складе широкого ассортимента продукции и осуществляет доставку в города на территории Украины, такие как: Автономная республика Крым, Винница, Волынь, Днепропетровск, Донецк, Житомир, Закарпатье, Запорожье, Ивано-Франковск, Киев, Кировоград, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Суммы, Тернополь, Харьков, Херсон, Хмельницк, Черкассы, Чернигов, Севастополь, Кривой Рог и др. города Украины.
