Трехфазные конденсаторы сухие KNK 1053 (сухие) ETI
|
Технические характеристики: |
|
|
Номинальное напряжение Un |
400,440,460,480,525 V |
|
Номинальная частота |
50Hz |
|
Допуск отклонения емкости |
- 5 % до + 15 % |
| Потери | |
|
- Диэлектрические |
< 0,2 W/kVAr |
|
- Суммарные |
< 0,5 W/kVAr |
|
Степень защиты |
IP 20 |
|
Время разряда |
< 3 мин. 75 V |
|
Соответствие стандартам |
IEC 60831 -1/2 |
|
Безопасность |
самовосстановление, разъединитель избыточного давления |
|
Диэлектрик |
металлизированная полипропиленовая пленка; |
|
Рабочая температура |
- 25 °С до + 55 °С |
|
Температура хранения |
- 40 °С до + 70 °С |
|
Допустимая перегрузка |
1,1x Un (8 часов/день) 1,3 х In (номин.ток) |
|
Пусковой ток |
130 х In макс. |
|
Проведенные испытания |
- между слоями 2,15 х Un, АС, 2 с. - слои - корпус 3,6 kV, АС, 2 с. |
|
Номинальное напряжение и частота |
Номинальная мощность (kVAr) |
Код |
Номинальная ёмкость № |
Номинальный ток 50 Гц (А) |

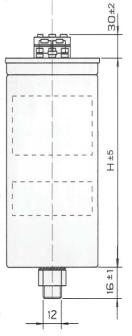

Размеры |
Вес (кг) |
Упаковка (шт.) |
|
|
Н (мм) |
F (мм) |
|||||||
|
400 V 50 Hz |
10 |
4656560 |
3 x 66,3 |
14,4 |
205 |
90 |
1,20 |
1/16 |
|
12,5 |
4656561 |
3 x 83,3 |
18 |
205 |
90 |
1,20 |
1/16 |
|
|
15 |
4656562 |
3 x 100 |
21,7 |
240 |
90 |
1,40 |
1/16 |
|
|
20 |
4656563 |
3 x 133 |
28,9 |
205 |
116 |
1,60 |
1/9 |
|
|
25 |
4656564 |
3 x 165,8 |
36,1 |
240 |
116 |
1,90 |
1/9 |
|
|
30 |
4656565 |
3 x 198,9 |
43,3 |
240 |
116 |
2,30 |
1/9 |
|
|
40 |
4656566 |
3 x 265,0 |
57,8 |
305 |
136 |
3,50 |
1/9 |
|
|
50 |
4656567 |
3 x 331,5 |
72,2 |
370 |
136 |
4,50 |
1/9 |
|
|
440 V 50 Hz |
10 |
4656551 |
3 x 54,9 |
13,1 |
205 |
90 |
1,20 |
1/16 |
|
12,5 |
4656552 |
3 x 68,6 |
16,4 |
205 |
90 |
1,20 |
1/16 |
|
|
15 |
4656553 |
3 x 82,3 |
19,7 |
240 |
90 |
1,40 |
1/16 |
|
|
20 |
4656554 |
3 x 110,0 |
26,2 |
205 |
116 |
1,60 |
1/9 |
|
|
25 |
4656555 |
3 x 137,1 |
32,8 |
240 |
116 |
1,90 |
1/9 |
|
|
30 |
4656556 |
3 x 164,4 |
39,4 |
280 |
116 |
2,30 |
1/9 |
|
|
40 |
4656558 |
3 x 219,0 |
52,5 |
305 |
136 |
3,50 |
1/9 |
|
|
50 |
4656559 |
3 x 274,0 |
65,6 |
305 |
136 |
4,50 |
1/9 |
|
|
460 V 50 Hz |
10 |
4656615 |
3 x 50,1 |
12,6 |
205 |
90 |
1,20 |
1/16 |
|
12,5 |
4656616 |
3 x 62,7 |
15,7 |
205 |
90 |
1,20 |
1/16 |
|
|
15 |
4656617 |
3 x 75,2 |
18,8 |
240 |
90 |
1,40 |
1/16 |
|
|
20 |
4656618 |
3 x 100,3 |
25,1 |
205 |
116 |
1,60 |
1/9 |
|
|
25 |
4656619 |
3 x 125,4 |
31,3 |
240 |
116 |
1,90 |
1/9 |
|
|
30 |
4656620 |
3 x 150,4 |
37,6 |
240 |
116 |
2,30 |
1/9 |
|
|
40 |
4656621 |
3 x 200,6 |
50,2 |
305 |
136 |
3,50 |
1/9 |
|
|
50 |
4656622 |
3 x 250,7 |
62,5 |
370 |
136 |
4,50 |
1/9 |
|
|
480 V 50 Hz |
10 |
4656623 |
3 x 46,1 |
12 |
205 |
90 |
1,20 |
1/16 |
|
12,5 |
4656624 |
3 x 57,6 |
15 |
205 |
90 |
1,20 |
1/16 |
|
|
15 |
4656625 |
3 x 69,1 |
18 |
205 |
90 |
1,40 |
1/16 |
|
|
20 |
4656626 |
3 x 92,1 |
24 |
205 |
116 |
1,60 |
1/9 |
|
|
25 |
4656627 |
3 x 115,1 |
30,1 |
205 |
116 |
1,90 |
1/9 |
|
|
30 |
4656628 |
3 x 138,2 |
36,1 |
240 |
116 |
2,30 |
1/9 |
|
|
40 |
4656629 |
3 x 184,2 |
48 |
305 |
136 |
3,50 |
1/9 |
|
|
50 |
4656630 |
3 x 230,3 |
60 |
370 |
136 |
4,50 |
1/9 |
|
|
525 V 50 Hz |
10 |
4656631 |
3 x 38,5 |
11 |
205 |
90 |
1,20 |
1/16 |
|
12,5 |
4656632 |
3 x 48,1 |
13,8 |
240 |
90 |
1,20 |
1/16 |
|
|
15 |
4656633 |
3 x 57,7 |
16,5 |
240 |
90 |
1,40 |
1/16 |
|
|
20 |
4656634 |
3 x 77,0 |
22 |
205 |
116 |
1,60 |
1/9 |
|
|
25 |
4656600 |
3 x 96,2 |
27,5 |
240 |
116 |
1,90 |
1/9 |
|
|
30 |
4656635 |
3 x 115,5 |
33 |
240 |
116 |
2,30 |
1/9 |
|
|
40 |
4656636 |
3 x 154,0 |
44 |
305 |
136 |
3,50 |
1/9 |
|
|
50 |
4656637 |
3 x 192,5 |
55 |
370 |
136 |
4,50 |
1/9 |
|
*Конденсаторы с частотой 60 Hz - под заказ
Мощность конденсаторов для индивидуальной компенсации двигателей
Мощность конденсаторов в kVAr с учетом мощности двигателей, вращающего момента и нагрузки |
|||||||||||
|
Номин. двигат. (kW) |
3000 об/мин |
1500 об/мин
|
1000 об/мин |
750 об/мин |
500 об/мин |
||||||
|
Холостой ход (kVAr) |
Полная (kVAr) |
Холостой ход
(kVAr)
|
Полная (kVAr) |
Холостой ход (kVAr) |
Полная (kVAr) |
Холостой ход (kVAr) |
Полная (kVAr) |
Холостой ход (kVAr) |
Полная |
||
|
(kVAr) |
|||||||||||
|
5,5 |
2,2 |
2,9 |
2,4 |
3,3 |
2,7 |
3,6 |
3,2 |
4,3 |
4 |
5,2 |
|
|
7,5 |
3,4 |
4,4 |
3,( |
4,8 |
4,1 |
5,4 |
4,6 |
6,1 |
5,5 |
7,2 |
|
|
11 |
5 |
6,5 |
5,5 |
7,2 |
6 |
8 |
7 |
9 |
7,5 |
10 |
|
|
15 |
6,5 |
8,5 |
7 |
9,5 |
8 |
10 |
9 |
12 |
10 |
13 |
|
|
18,5 |
8 |
11 |
9 |
12 |
10 |
13 |
11 |
15 |
12 |
16 |
|
|
22 |
10 |
12,5 |
11 |
13,5 |
12 |
15 |
13 |
16 |
15 |
19 |
|
|
30 |
14 |
18 |
15 |
20 |
17 |
22 |
22 |
25 |
22 |
28 |
|
|
37 |
18 |
24 |
20 |
27 |
22 |
30 |
26 |
34 |
29 |
39 |
|
|
45 |
19 |
28 |
21 |
31 |
24 |
34 |
28 |
38 |
31 |
43 |
|
|
55 |
22 |
34 |
25 |
37 |
28 |
41 |
32 |
46 |
36 |
52 |
|
|
75 |
28 |
45 |
32 |
49 |
37 |
54 |
41 |
60 |
45 |
68 |
|
|
90 |
34 |
54 |
39 |
59 |
44 |
65 |
49 |
72 |
54 |
83 |
|
|
110 |
40 |
64 |
46 |
70 |
52 |
76 |
58 |
85 |
63 |
98 |
|
|
132 |
45 |
72 |
53 |
80 |
60 |
87 |
67 |
97 |
75 |
110 |
|
|
160 |
54 |
86 |
64 |
96 |
72 |
103 |
81 |
116 |
91 |
132 |
|
|
200 |
66 |
103 |
77 |
115 |
87 |
125 |
97 |
140 |
110 |
160 |
|
|
250 |
75 |
115 |
85 |
125 |
95 |
137 |
105 |
150 |
120 |
175 |
|
Мощность конденсаторов должна составлять от 35% до 50% от номинальной мощности генератора. Поскольку рабочая мощность генератора подвержена большим колебаниям, мощность подключаемых конденсаторов должна регулироваться автоматически.
Защита конденсаторов компенсации реактивной мощности плавкими предохранителями
Таблица подбора предохранителей для устройств компенсации реактивной мощности (Предохранители соответствуют стандарту IEC 60269-2-1)
Европейские стандарты IEC 60269-1, IEC 60269-2 и IEC 60269-21 не устанавливают никаких требований проведения тестов или испытаний предохранителей в цепях содержащих конденсаторные батареи. Исходя из многолетней инженерной практики и проведения испытаний и тестов нашими специалистами, мы подготовили таблицу подбора плавких предохранителей (согласно IEC 60269-21) с характеристикой gL/gG. Данный тип предохранителей должен защищать конденсаторные батареи от токов короткого замыкания и соответствовать следующим требованиям:
- выдерживать высокий кратковременный пусковой ток до 100 раз превышающий номинальный ток конденсаторных батарей
- выдерживать продолжительный рабочий ток превышающий до 1,5 In конденсаторной батареи (включая гармоники)
- выдерживать повышения напряжения до 20% от Un до 5 мин.
- выдерживать изменение емкости (соответственно напряжения) до + 15%
- выдерживать повышение напряжения до 10% от Un до 8 часов
Номинальное напряжение (3-х фазное 50Гц)
|
Конденсаторные батареи Un |
400 V (k = 2,5) |
525 V (k = 2) |
690 V (k = 1,5) |
|
Предохранители Un |
500 V |
690 V |
1000 V* |
|
Тип конденсатора Qn |
Номинальный ток In предохранителя |
||
|
до 5 kVar |
16 A |
||
|
до 7,5 kVar |
20 A |
||
|
до 12,5 kVar |
32 A (35 A) |
32 А (35 А) |
|
|
до 20 kVar |
50 A |
32 А (35 А) |
|
|
до 25 kVar |
63 A |
50 A |
|
|
до 30 kVar |
80 A |
63 A |
50 А |
|
до 40 kVar |
100 A |
80A |
63 A |
|
до 50 kVar |
125 A |
100 A |
80A |
|
до 60 kVar |
160 A |
125 A |
100 A |
|
до 80 kVar |
200 A |
160 A |
125 A |
|
до 100 kVar |
250 A |
200 A |
160 A |
|
до 125 kVar |
315 A |
250 A |
200 A |
|
до 160 kVar |
400 A |
315 A |
250 A |
|
до 200 kVar |
500 A |
400 A |
315 A |
|
до 250 kVar |
630 A |
500 A |
400 A |
Подбор конденсаторов для компенсации реактивной мощности трансформаторов
|
Номин. трансформ. (kW) |
Мощности конденсаторов In(kVAr) c учетом первичных напряжений и нагрузки 5 - 10YV15 - 20YV25 - 30YV |
|||||
|
Холостой ход (kVAr) |
Полная нагрузка (kVAr) |
Холостой ход (kVAr) |
Полная нагрузка (kVAr) |
Холостой ход (kVAr) |
Полная нагрузка (kVAr) |
|
|
5 |
0,75 |
1 |
0,8 |
1,1 |
1 |
1,3 |
|
10 |
1,2 |
1,7 |
1,5 |
2 |
1,7 |
2,2 |
|
20 |
2 |
3 |
2,5 |
3,5 |
3 |
4 |
|
25 |
2,5 |
3,5 |
3 |
4 |
4 |
5 |
|
75 |
5 |
8 |
6 |
9 |
7 |
11 |
|
100 |
6 |
10 |
8 |
11 |
10 |
13 |
|
160 |
10 |
12 |
12 |
15 |
15 |
18 |
|
200 |
11 |
17 |
14 |
19 |
18 |
22 |
|
250 |
15 |
20 |
18 |
22 |
20 |
25 |
|
315 |
18 |
25 |
20 |
28 |
24 |
32 |
|
400 |
20 |
30 |
22 |
36 |
28 |
40 |
|
500 |
22 |
40 |
25 |
45 |
30 |
50 |
|
630 |
28 |
46 |
32 |
52 |
40 |
62 |
|
1000 |
45 |
80 |
50 |
85 |
55 |
95 |
|
1250 |
50 |
85 |
55 |
90 |
60 |
100 |
|
1600 |
70 |
100 |
60 |
110 |
70 |
120 |
|
2000 |
80 |
160 |
85 |
170 |
90 |
180 |
|
5000 |
150 |
180 |
170 |
200 |
200 |
250 |
Компенсироваться должна только реактивная мощность холостого хода трансформатора. Для трехфазных трансформаторов, в зависимости от их мощности, компенсируемая мощность составляет от 3 до 10% от номинальной мощности.
Мощность конденсаторов ограничивается мощностью сварочного трансформатора и составляет от 40 до 50% его полной мощности. В сварочных полупроводниковых выпрямителях постоянного тока мощность составляет 10% от их полной мощности. Для сварочных преобразователей выбор производится так же, как и для электродвигателей переменного тока.
Защита конденсаторов компенсации реактивной мощности плавкими предохранителями
Европейские стандарты IEC 60269-1, IEC 60269-2 и IEC 60269-21 не устанавливают никаких требований проведения тестов или испытаний предохранителей в цепях содержащих конденсаторные батареи. Исходя из многолетней инженерной практики и проведения испытаний и тестов нашими специалистами, мы подготовили таблицу подбора плавких предохранителей (согласно IEC 60269-21) с характеристикой gL/gG. Данный тип предохранителей должен защищать конденсаторные батареи от токов короткого замыкания и соответствовать следующим требованиям:
- выдерживать высокий кратковременный пусковой ток до 100 раз превышающий номинальный ток конденсаторных батарей
- выдерживать продолжительный рабочий ток превышающий до 1,5 In конденсаторной батареи (включая гармоники)
- выдерживать повышения напряжения до 20% от Un до 5 мин.
- выдерживать изменение емкости (соответственно напряжения) до + 15%
- выдерживать повышение напряжения до 10% от Un до 8 часов
Зависимость мощности от величины напряжения
|
Номинальное напряжение и частота |
Номинальная ёмкость (MF) |
Номинальная мощность (kVAr) при U = 380 V |
Номинальная мощность (kVAr) при U = 400 V |
Номинальная мощность (kVAr) при U = 420 V |
Номинальная мощность (kVAr) при U = 440 V |
|
400 V 50 HZ |
3 x 16,6 |
2,3 |
2,5 |
- |
- |
|
3 x 19,9 |
2,7 |
3 |
- |
- |
|
|
3 x 26,5 |
3,6 |
4 |
- |
- |
|
|
3 x 33,2 |
4,5 |
5 |
- |
- |
|
|
3 x 66,3 |
9,0 |
10 |
- |
- |
|
|
3 x 83,3 |
11,3 |
12,5 |
- |
- |
|
|
3 x 100 |
13,6 |
15 |
- |
- |
|
|
3 x 133,0 |
18,1 |
20 |
- |
- |
|
|
3 x 165,8 |
22,6 |
25 |
- |
- |
|
|
3 x 198,9 |
27,1 |
30 |
- |
- |
|
|
440 V 50 Hz |
3 x 13,7 |
1,9 |
2,1 |
2,3 |
2,5 |
|
3 x 16,5 |
2,2 |
2,5 |
2,7 |
3 |
|
|
3 x 21,9 |
3,0 |
3,3 |
3,6 |
4 |
|
|
3 x 27,4 |
3,7 |
4,1 |
4,6 |
5 |
|
|
3 x 54,9 |
7,5 |
8,3 |
9,1 |
10 |
|
|
3 x 68,6 |
9,3 |
10,3 |
11,4 |
12,5 |
|
|
3 x 82,3 |
11,2 |
12,4 |
13,7 |
15 |
|
|
3 x 110,0 |
14,9 |
16,5 |
18,2 |
20 |
|
|
3 x 137,1 |
18,6 |
20,7 |
22,8 |
25 |
|
|
3 x 164,4 |
22,4 |
24,8 |
27,3 |
30 |
Расчет экономического эффекта конденсаторных установок
Экономический эффект от внедрения автоматической конденсаторной установки складывается из следующих составляющих
Оплата за реактивную энергию составляет от 12% до 50% от активной энергии в различных регионах Украины.
В среднем в действующих объектах в подводящих кабелях теряется 10...15% расходуемой активной энергии. Для расчетов примем коэффициент потерь Кп=12% Потери пропорциональны квадрату тока, протекающего по кабелю.
