Трехфазные конденсаторы KNK 5065 ETI
Технические характеристики: |
|
Номинальное напряжение Un |
400,440,460, 480,525 V |
Номинальная частота |
50Hz |
Допуск отклонения емкости |
- 5% до + 15% |
Потери: |
|
- Диэлектрические |
< 0,2 W/kVAr |
- Суммарные |
< 0,5 W/kVAr |
Время разряда |
< 3 мин. 75 V |
Безопасность |
самовосстановление, разъединитель избыточного давления |
Диэлектрик |
металлизированная полипропиленовая пленка; растительное масло, без ПХБ |
Рабочая температура |
-25 °С до + 550С |
Температура хранения |
-40 °С до + 70 °С |
Допустимая перегрузка |
1,1x Un (8 часов/день) 1,3 х In (номинальный ток) |
Пусковой ток |
100х In макс. |
Проведенные испытания |
- между слоями 2,15 * Un, АС, 2 с. - слои - корпус 3,6 kV, АС, 2 с. |
Номинальное напряжение и частота |
Номинальная мощность (kVAr) |
Код |
Номинальная ёмкость (MF) |
Номинальный ток 50 Гц (А) |

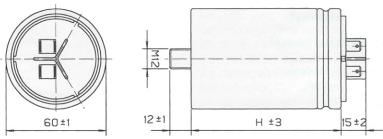

Размеры Н (мм) |
Вес (кг) |
Упаковка (шт.) |
400 V 50 Hz |
2,5 |
4656501 |
3 х 16,6 |
3,6 |
145 |
0,45 |
1/36 |
3 |
4656502 |
3 х 19,9 |
4,3 |
145 |
0,45 |
1/36 |
|
4 |
4656503 |
3 х 26,5 |
5,8 |
185 |
0,55 |
1/36 |
|
5 |
4656504 |
3 х 33,2 |
7,2 |
185 |
0,55 |
1/36 |
|
2,5 |
4656518 |
3 x 13,7 |
3,3 |
145 |
0,45 |
1/36 |
|
440 V 50 Hz |
3 |
4656519 |
3 x 16,5 |
3,9 |
145 |
0,45 |
1/36 |
4 |
4656520 |
3 x 21,9 |
5,3 |
185 |
0,55 |
1/36 |
|
5 |
4656521 |
3 x 27,4 |
6,6 |
185 |
0,55 |
1/36 |
|
2,5 |
4656640 |
3 х 12,5 |
3,1 |
145 |
0,45 |
1/36 |
|
460 V 50 Hz |
3 |
4656641 |
3 х 15,0 |
3,7 |
145 |
0,45 |
1/36 |
4 |
4656642 |
3 х 20,0 |
5 |
185 |
0,55 |
1/36 |
|
5 |
4656643 |
3 х 25,1 |
6,3 |
185 |
0,55 |
1/36 |
|
2,5 |
4656644 |
3 х 11,5 |
3 |
145 |
0,45 |
1/36 |
|
480 V 50 Hz |
3 |
4656645 |
3 х 13,8 |
3,6 |
145 |
0,45 |
1/36 |
4 |
4656646 |
3 х 18,4 |
4,8 |
185 |
0,55 |
1/36 |
|
5 |
4656647 |
3 х 23,0 |
6 |
185 |
0,55 |
1/36 |
|
2,5 |
4656648 |
3 x 9,6 |
2,7 |
145 |
0,45 |
1/36 |
|
525 V 50 Hz |
3 |
4656649 |
3 x 11,5 |
3,3 |
145 |
0,45 |
1/36 |
4 |
4656650 |
3 x 15,4 |
4,4 |
185 |
0,55 |
1/36 |
|
5 |
4656651 |
3 x 19,3 |
5,5 |
185 |
0,55 |
1/36 |
* Конденсаторы с частотой 60 Hz - под заказ
