Шины электромонтажные изолированные IZ
Шины IZ используются для соединения модульного оборудования. Используя шины, упрощается процесс монтажа оборудования, экономится время монтажа, и место в распределительном щите.

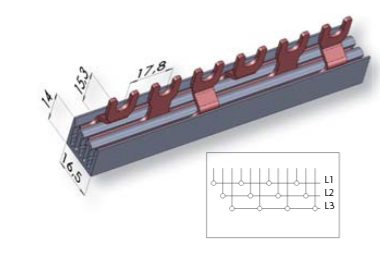

Конструкция:
- Материал шин: Медь (Cu), тип M1EZ6, толщина 1,5мм;
- Материал изоляции: термостойкий самозатухающий пластик PVC;
- Два типа соединения: вилочное ("ласточкин хвост"), штырьковое;
- Сечение шин(зависит от тока нагрузки): 10мм2, 12мм2,16мм2
|
Технические характеристики |
|
|
Номинальное напряжение: |
max. 500V |
|
Диэлектрическая прочность: |
2,5 kV |
|
Рабочая температура: |
-20°С до +50°С |
|
Тест на горение: |
850°С (согласно IEC 695-2-1) |
|
Самозатухание: |
V-0 |
|
Соответствие стандартам: |
EN 60947-7-1 |
Шина электромонтажная изолированная (тип SKN) IZ 10 mm2 (Isum= 63A)
|
Тип |
Код |
Длина (м) |
Вес (г) |
Упаковка (шт.) |
|
SKN0021/10 |
2921150 |
0,22 |
50 | 10 |
Шина электромонтажная изолированная (вилочный тип) IZ 10 mm2 (Isum= 63A)
|
Тип |
Код |
Длина(м) |
Вес (г) |
Упаковка (шт.) |
Для соединения |
|
IZ10/1F/12 |
2921143 |
0,21 |
50 |
1/50 |
ETIMAT, VLDO1 ETITEC, VLC8, VLC10 |
|
IZ10/1F/54 |
2921142 |
1 |
220 |
1/50 |
|
|
IZ10/3F/12 |
2921140 |
0,21 |
115 |
1/50 |
|
|
IZ10/3F/54 |
2921141 |
1 |
520 |
1/50 |
Шина электромонтажная изолированная (вилочный тип) IZ 12 mm2 (Isum= 80A)
|
Тип |
Код |
Длина (м) |
Вес (г) |
Упаковка | Для соединения |
|
IZ12/3F/9 |
2921017 |
0,16 |
80 |
20/180 | ETIMAT, VLD01SV, ETITEC, VLC10 |
|
IZ12/1F/12 |
2921018 |
0,21 |
60 |
40/480 | |
|
IZ12/3F/12 |
2921020 |
0,21 |
120 | 20/240 | |
|
IZ12/3F/18 |
2921022 |
0,32 |
180 | 20/120 | |
|
IZ12/3F/54 |
2921024 |
1 |
560 | 20 | |
|
IZ12/1F/54 |
2921026 |
1 |
260 | 40 |
Шина электромонтажная изолированная (вилочный тип) IZ 16 mm2 (Isum=100A)
|
Тип |
Код |
Длина (м) |
Вес (г) |
Упаковка (шт.) |
|
IZ16/1F/12/P |
2921091 |
0,21 |
70 |
40/480 |
|
IZ16/1F/54/P |
2921092 |
1 |
320 |
40 |
|
IZ16/3F/12 |
2921061 |
0,21 |
150 |
20/240 |
|
IZ16/3F/54 |
2921063 |
1 |
710 |
20 |
|
IZ16/3F/12/D |
2921064 |
0,21 |
160 |
20/240 |
|
IZ16/3F/54/D |
2921065 |
1 |
740 |
20 |
Шина электромонтажная изолированная угловая (вилочный тип) IZ 16 mm2 (Isum=100A)
|
Тип |
Код |
Длина (м) |
Вес (г) |
Упаковка (шт.) |
Для соединения |
|
IZ16/1F/2L |
2921081 |
0,040 |
10 |
50/600 |
ETIMAT, VLDO1, SV, ETITEC
|
|
IZ16/1F/3L |
2921082 |
0,057 |
15 |
50/600 |
|
|
IZ16/1F/4L |
2921083 |
0,075 |
22 |
50/600 |
|
|
IZ16/1F/12L |
2921060 |
0,21 |
65 |
40/360 |
|
|
IZ16/1F/54L |
2921062 |
1 |
300 |
40 |
Шина электромонтажная изолированная (вилочный тип) IZ 16 mm2 (Isum=100A)
|
Тип |
Код |
Длина(м) |
Вес (г) |
Упаковка (шт.) |
Для соединения |
|
IZ/16/2F/12 |
2921066 |
0,21 |
120 |
10/120 |
EFI-2, KZS-2M |
Шина электромонтажная изолированная (вилочный тип) IZ 16 mm2 (Isum=100A)
|
Тип |
Код |
Длина (м) |
Вес (г) |
Упаковка (шт.) | Для соединения |
|
IZ/16/4F/12 |
2921068 |
0,21 |
230 |
10/80 |
EFI-2, KZS-4M, ETIMAT 3+Np |
|
IZ/16/4F/54 |
2921069 |
1 |
1000 |
10 |
Шина электромонтажная изолированная (вилочный тип) IZM 10 mm2 (Isum= 63A)
|
Тип |
Код |
Длина(м) |
Вес (г) |
Упаковка (шт.) |
Для соединения |
|
IZM 10/3F/12 |
2921130 |
0,21 |
100 |
20/180 |
MPE25 |
|
IZM10/3F/54 |
2921131 |
1 |
530 |
20 |
Шина электромонтажная изолированная (вилочный тип) IZM 16 mm2 (Isum=100A)
|
Тип |
Код |
Длина (м) |
Вес (г) |
Упаковка (шт.) |
Для соединения j |
|
IZM16/3F/4xMPE |
2921132 |
0,06 |
130 |
20/180 |
MPE25 |
|
|IZM16/3F/20xMPE |
2921133 |
0,30 |
700 |
20 |
Шина электромонтажная изолированная (вилочный тип) IZ 16 mm2 (Isum=100A)
|
Тип |
Код |
Длина(м) |
Вес (г) |
Упаковка (шт.) |
Для соединения |
|
IZ16/1F/12/STV |
2921071 |
0,32 |
90 |
40/240 |
STVD02, VLC14
|
|
IZ16/3F/12/STV |
2921072 |
0,32 |
205 |
20/120 |
|
|
IZ16/1F/36/STV |
2921073 |
1 |
270 |
40 |
|
|
IZ16/3F/36/STV |
2921074 |
1 |
650 |
20 |
Шина электромонтажная изолированная (штырьковый тип) IZS 10 mm2 (Isum= 63A)
|
Тип |
Код |
Длина (м) |
Вес (г) |
Упаковка (шт.) |
Для соединения |
|
IZS10/1F/12 |
2921100 |
0,21 |
42 |
40/240 |
ETIMAT, VLDO1 SV ETITEC, VLC8, VLC10 |
|
IZS10/1F/54 |
2921101 |
1 |
207 |
40 |
|
|
IZS10/3F/12 |
2921102 |
0,21 |
100 |
20/120 |
|
|
IZS10/3F/54 |
2921103 |
1 |
480 |
20 |
Шина электромонтажная изолированная (штырьковый тип) IZS 16 mm2 (Isum=100A
|
Тип |
Код |
Длина (м) |
Вес (г) |
Упаковка (шт.) |
Для соединения |
|
IZS16/1F/12 |
2921110 |
0,21 |
60 |
40/240 |
ETIMAT, VLDO1 SV, ETITEC, VLC10 |
|
IZS16/1F/54 |
2921111 |
1 |
241 |
40 |
|
|
IZS16/3F/12 |
2921112 |
0,21 |
140 |
20/120 |
|
|
IZS16/3F/54 |
2921114 |
1 |
670 |
20 |
Шина электромонтажная изолированная (штырьковый тип) IZS 16 mm2 (Isum=100A)
|
Тип |
Код |
Длина(м) |
Вес (г) |
Упаковка (шт.) |
Для соединения |
|
IZS16/1F/12/V |
2921120 |
0,32 |
90 |
40/240 |
STVD02, VLC14
|
|
IZS16/1F/36/V |
2921121 |
1 |
260 |
40 |
|
|
IZS16/3F/12/V |
2921122 |
0,32 |
200 |
20/120 |
|
|
IZS16/3F/36/V |
2921123 |
1 |
665 |
20 |
Заглушки к 3-фазным шинам
|
Тип |
Код |
Тип шины |
Вес (г) |
Упаковка (шт.) |
|
Z-10/16/3F |
2921144 |
IZ10, IZ16, IZM |
1 |
25/250 |
|
Z-12/3F |
2921019 |
IZ12 |
1 |
25/250 |
Каталог электромонтажных изолированных шин ETI IZ
| Фото | Наименование | Код товара |
|---|---|---|
 |

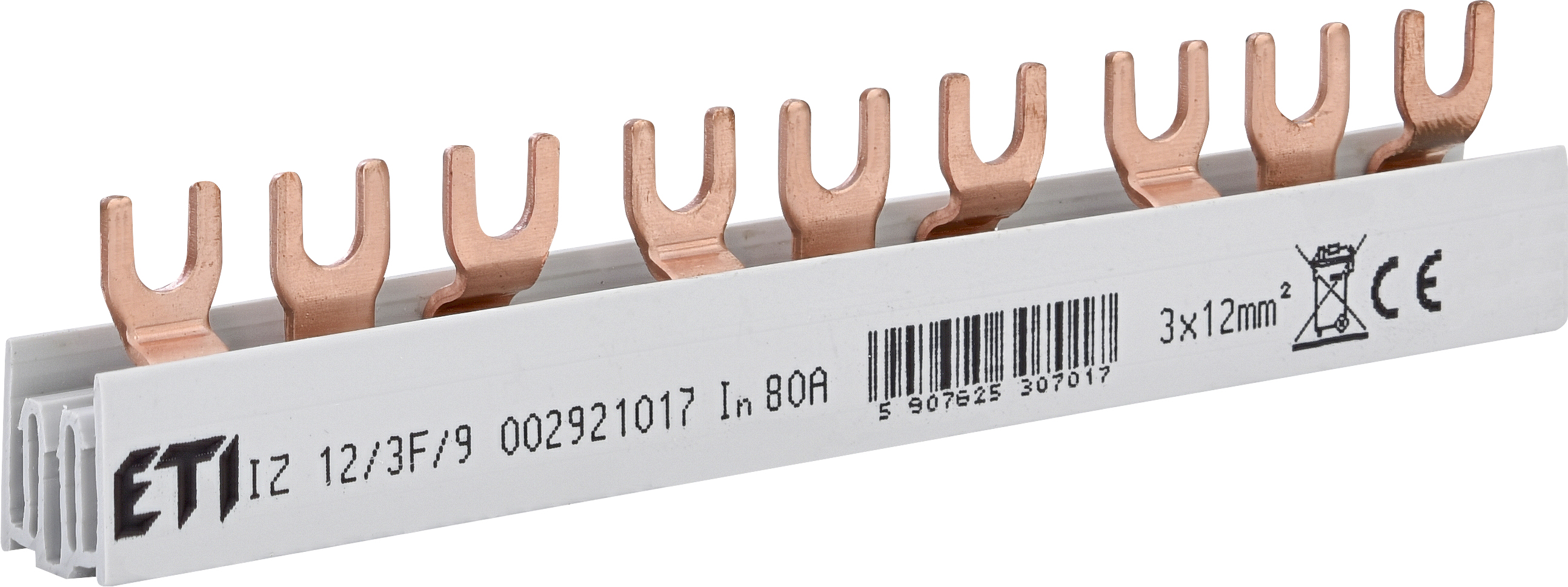

Шина питания IZ 12/3F/9 3p (вилочная, 9мод., 0,16м) 2921017 | 2921017 |
 |

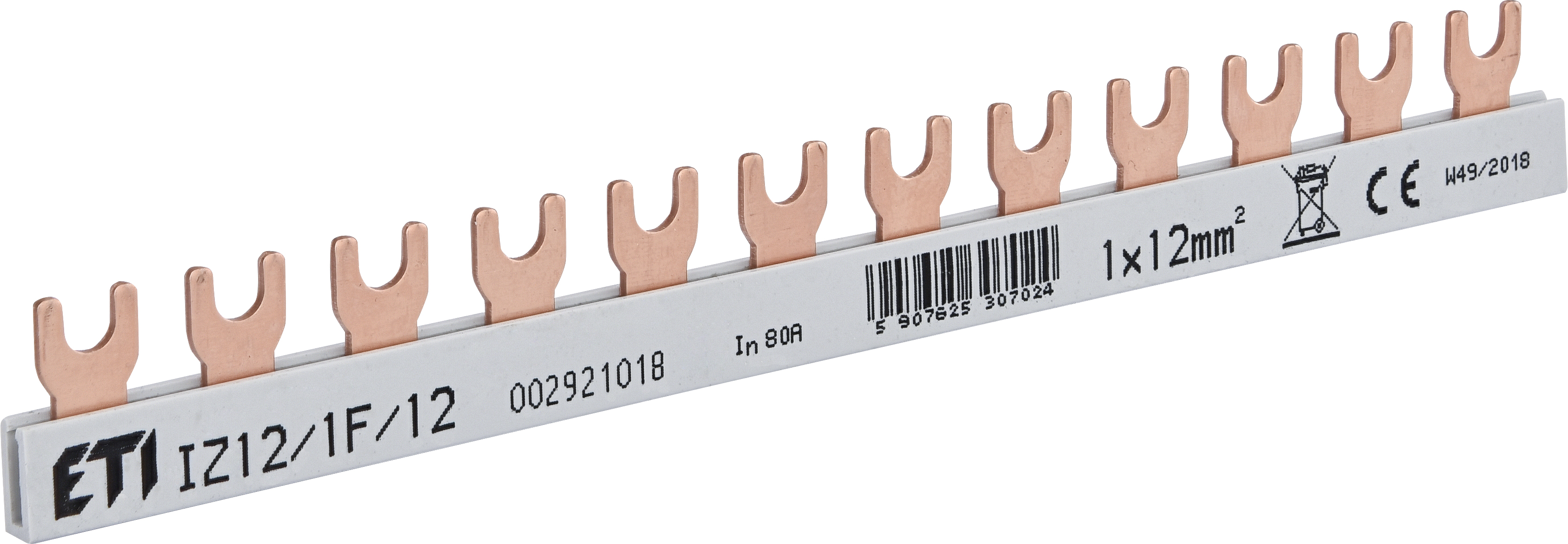

Шина питания IZ 12/1F/12 1р (0,21m) 2921018 | 2921018 |
 |

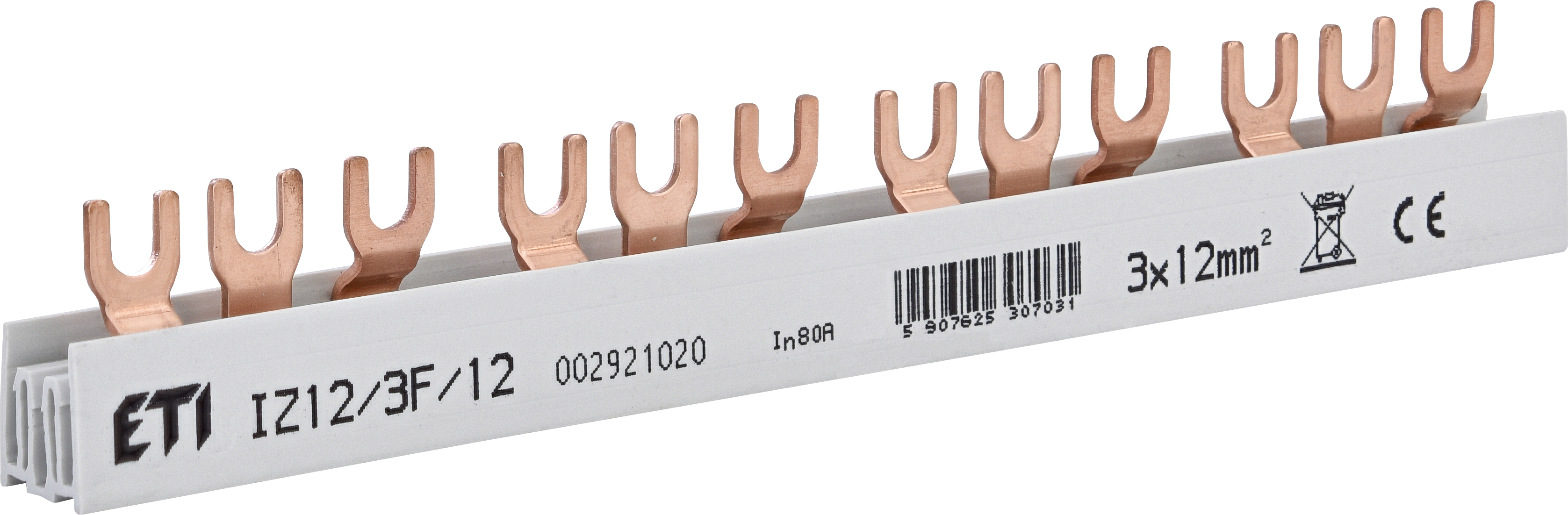

Шина питания IZ 12/3F/12 3р (0,21m) 2921020 | 2921020 |
 |
Шина питания IZ 12/3F/18 (16мм2, 3P, 0.32м, Fork, 18mod.) 2921022 | 2921022 |
 |

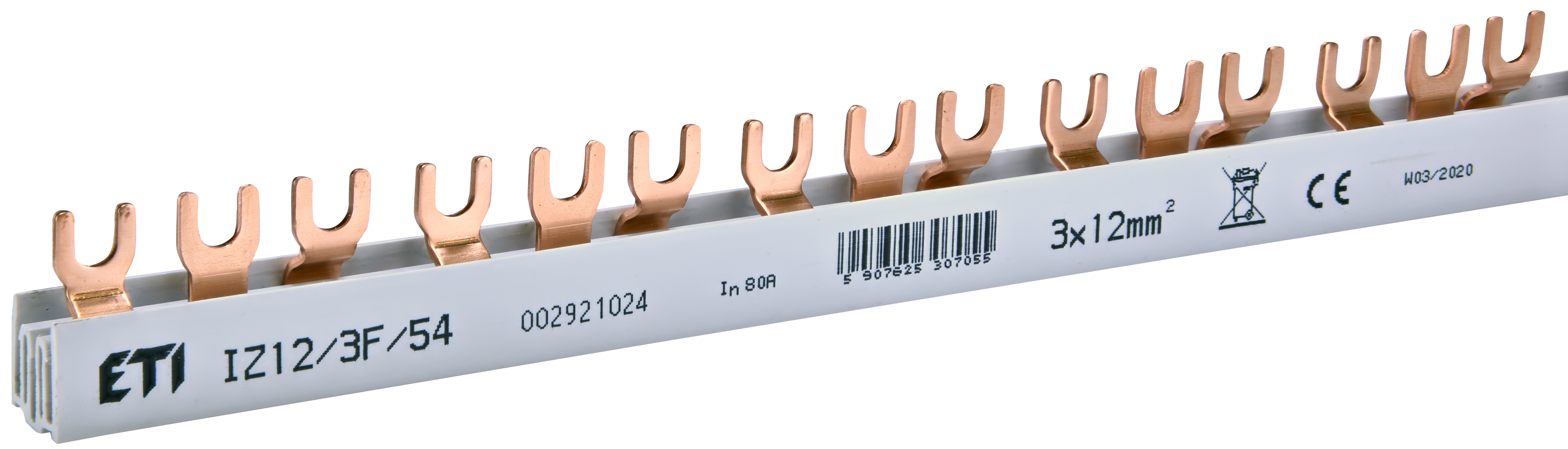

Шина питания IZ 12/3F/54 3р (1m) 2921024 | 2921024 |
 |

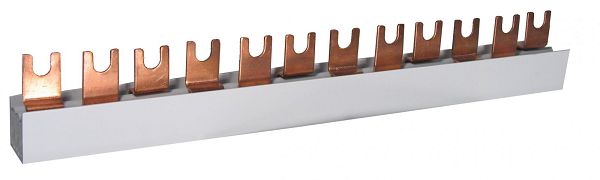

Шина питания IZ 12/1F/54 1р (1m) 2921026 | 2921026 |
 |
Шина питания IZ 16/1F/12/L 1р (0,21m) (угловая) 2921060 | 2921060 |
 |

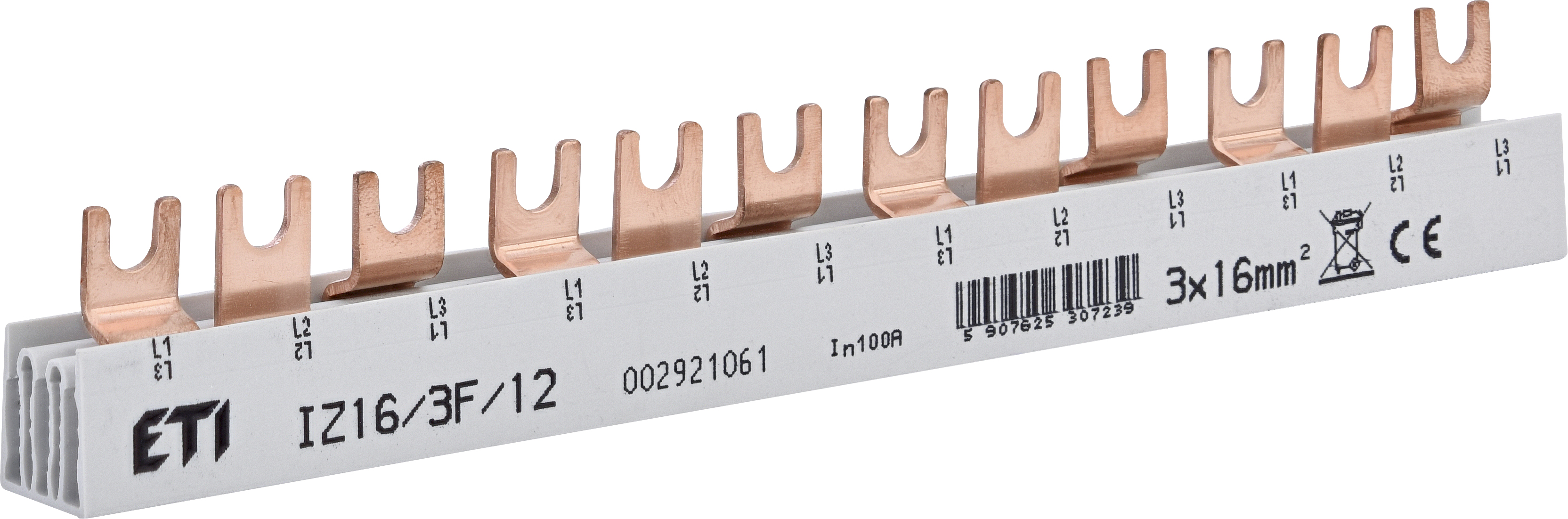

Шина питания IZ 16/3F/12 3р (0,21m) 2921061 | 2921061 |
 |
Шина питания IZ 16/1F/54/L 1р (1m) (угловая) 2921062 | 2921062 |
 |

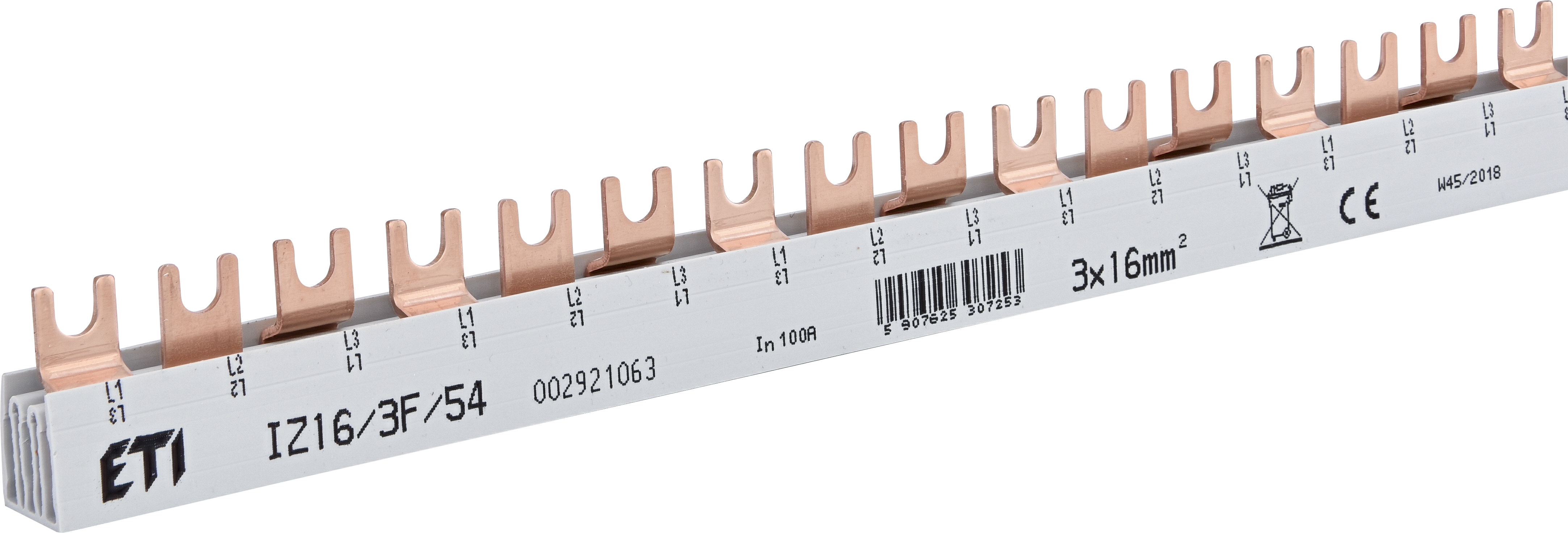

Шина питания IZ 16/3F/54 3р (1m) 2921063 | 2921063 |
 |

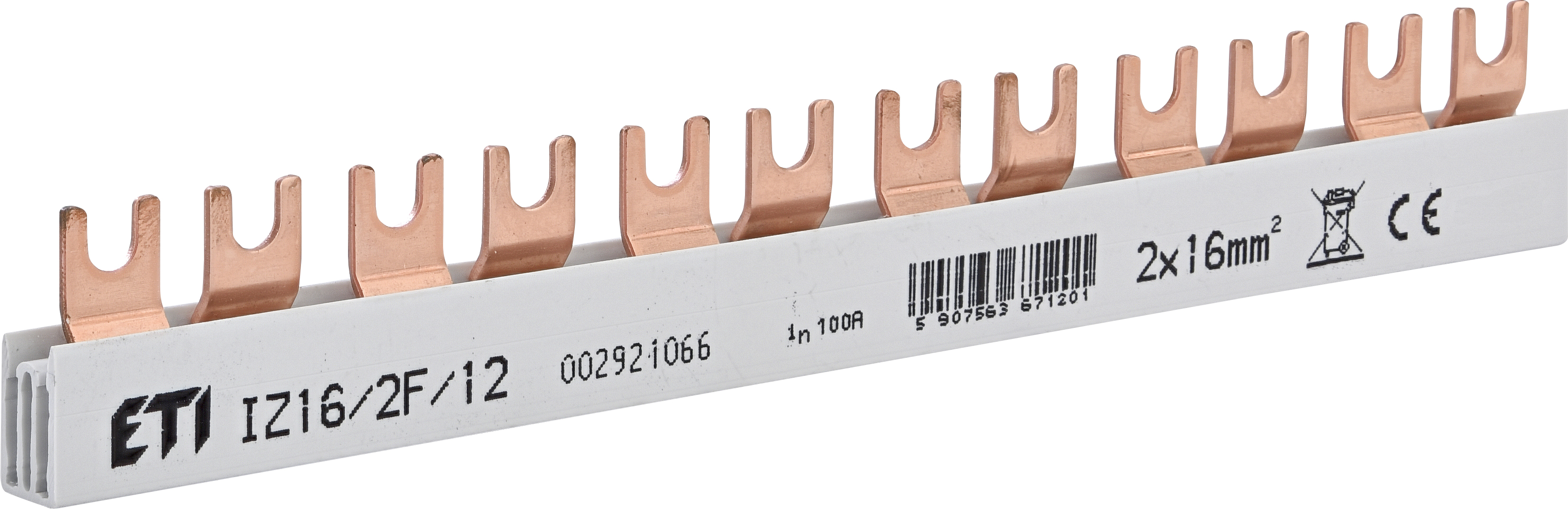

Шина питания IZ 16/2F/12 (для EFI) (0,21м) 2921066 | 2921066 |
 |

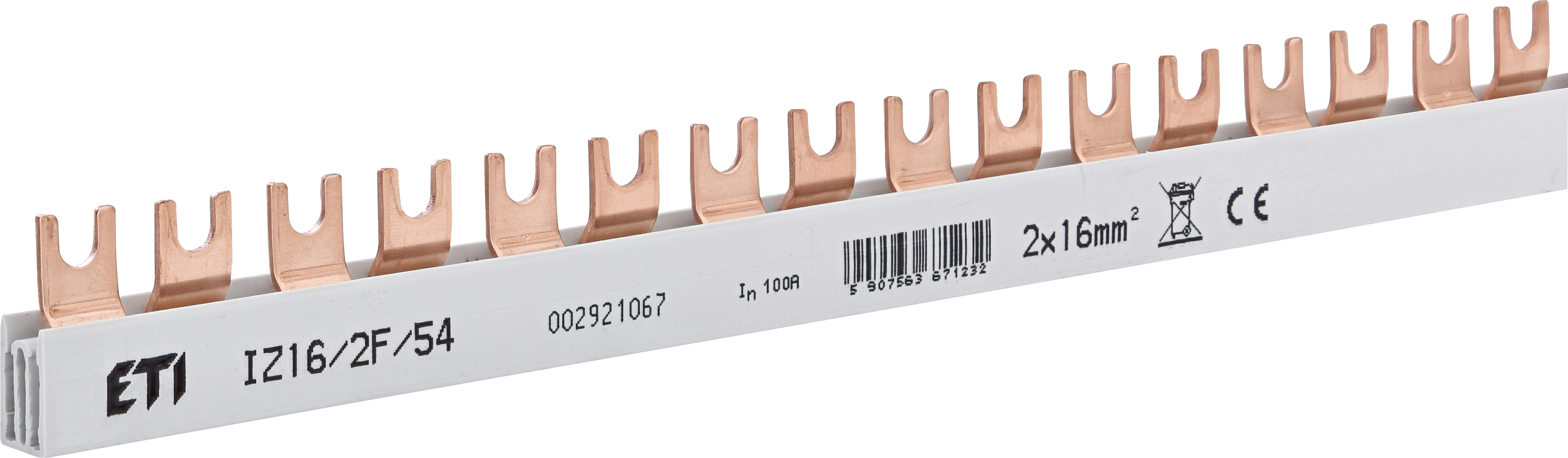

Шина питания IZ 16/2F/54 2р (1m) 2921067 | 2921067 |
|
Шина питания IZ 16/4F/12 (для EFI) (0,21м) 2921068 | 2921068 |
 |

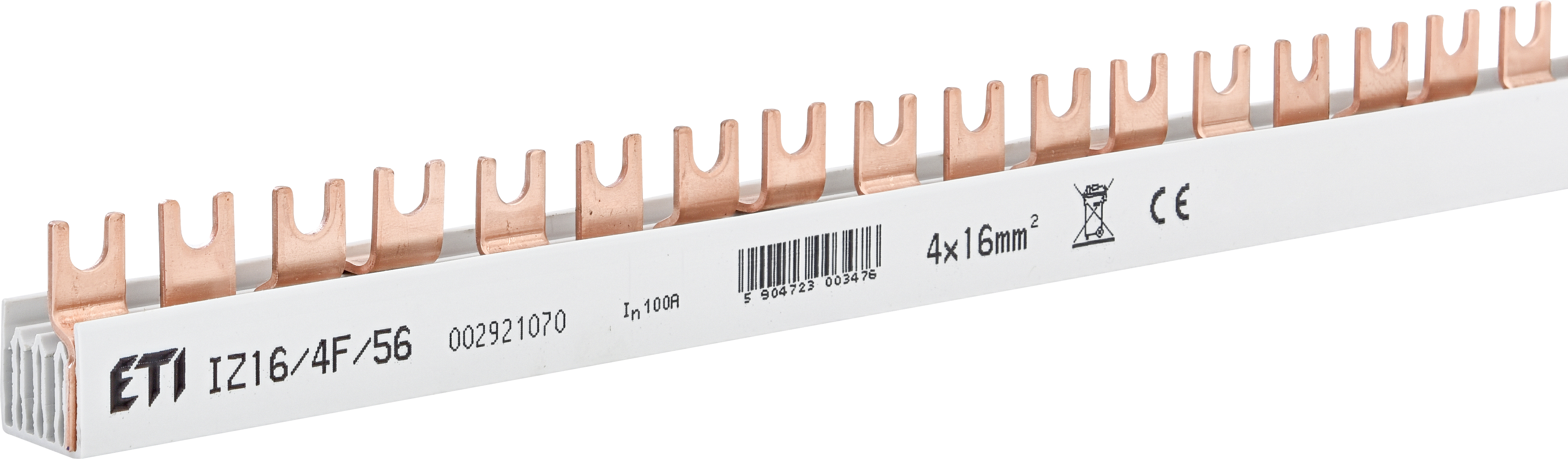

Шина питания IZ 16/4F/56 4р 2921070 | 2921070 |
|
Шина питания IZ 16/3F/12 STV / 3р (0,32 m) 2921072 | 2921072 |
 |

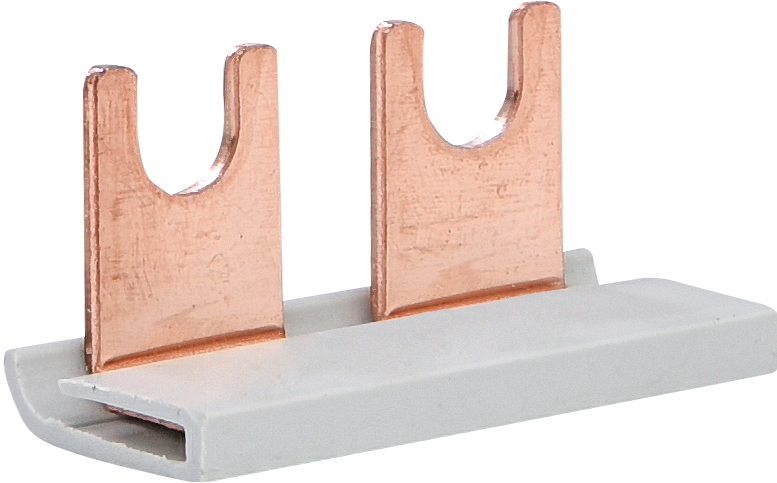

Шина питания IZ 16/1F/2L (2модулей) 2921081 | 2921081 |
 |

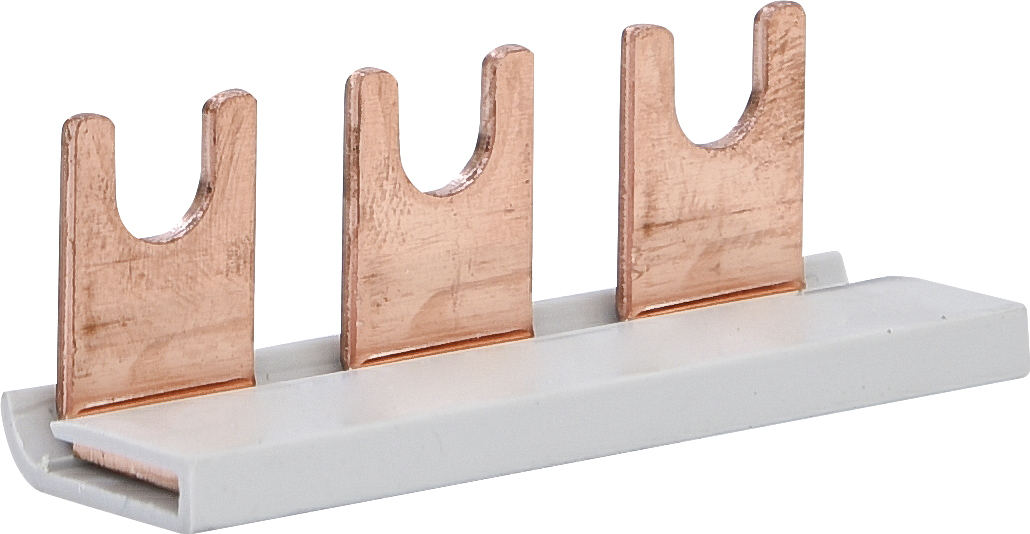

Шина питания IZ 16/1F/3L (3модулей) 2921082 | 2921082 |
 |

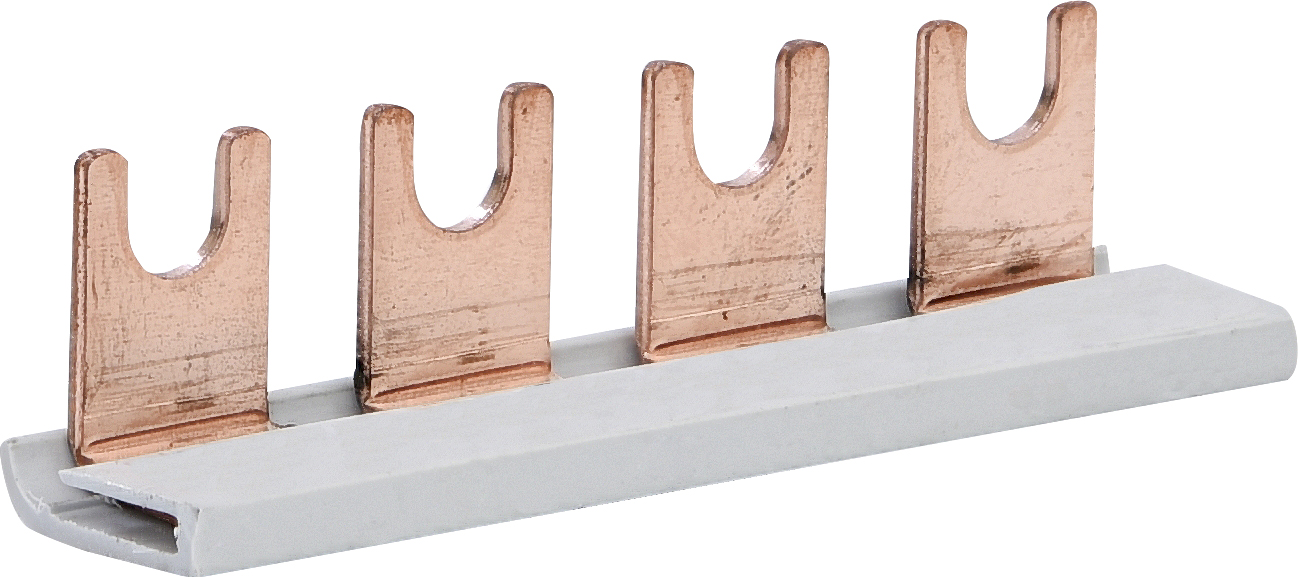

Шина питания IZ 16/1F/4L (4модулей) 2921083 | 2921083 |
 |

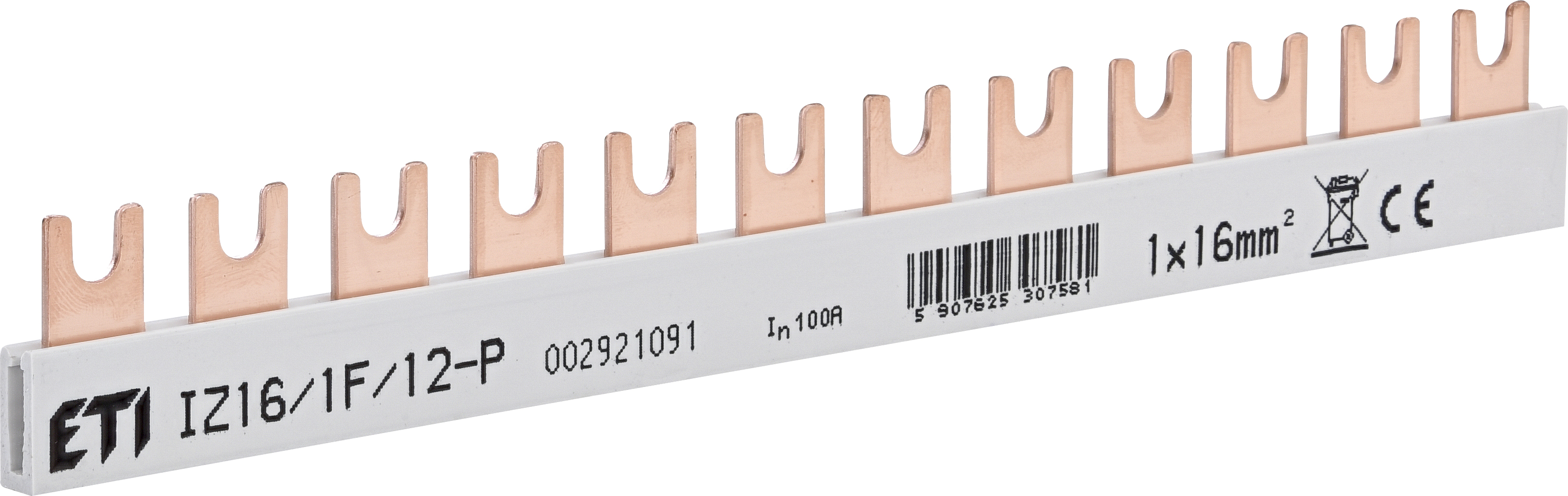

Шина питания IZ 16/1F/12 1р (0,21m) 2921091 | 2921091 |
 |

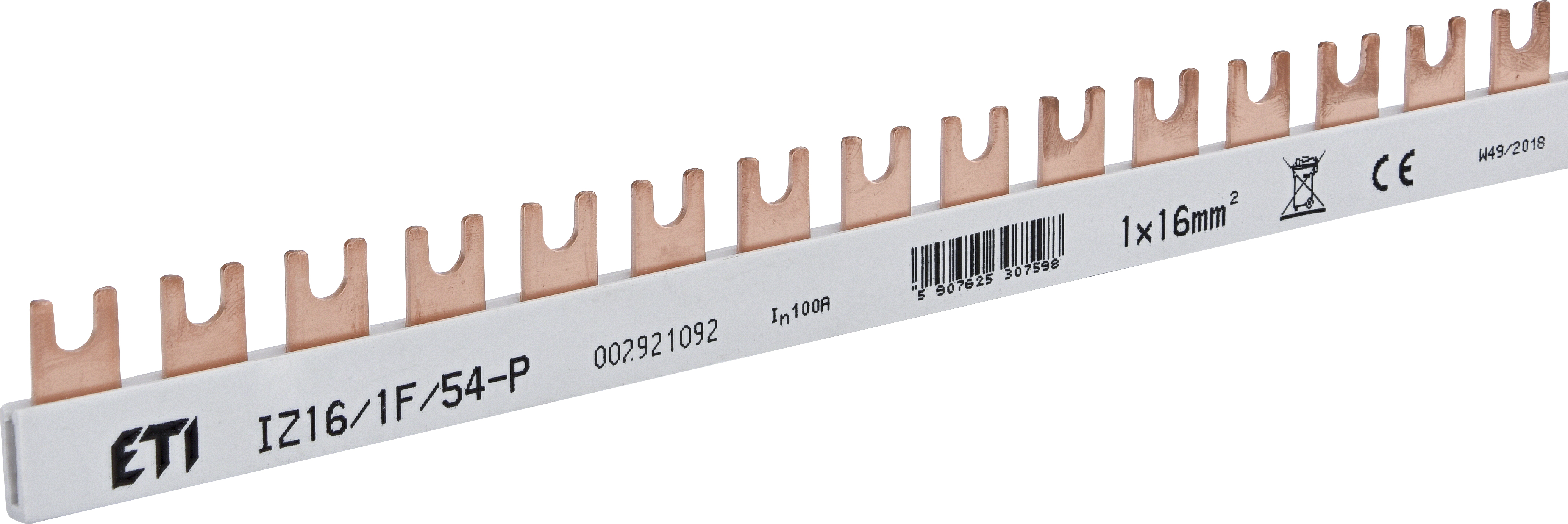

Шина питания IZ 16/1F/54 1р (1m) 2921092 | 2921092 |
 |

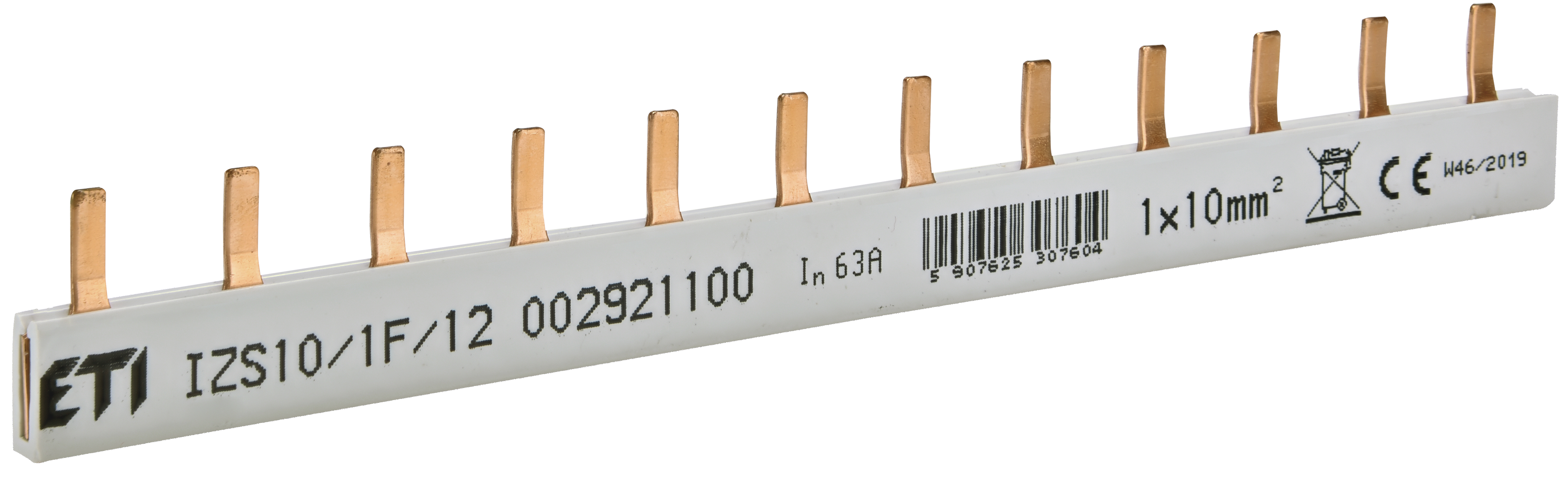

Шина питания IZS 10/1F/12 1р 0,21m (штырьковая) 2921100 | 2921100 |
 |

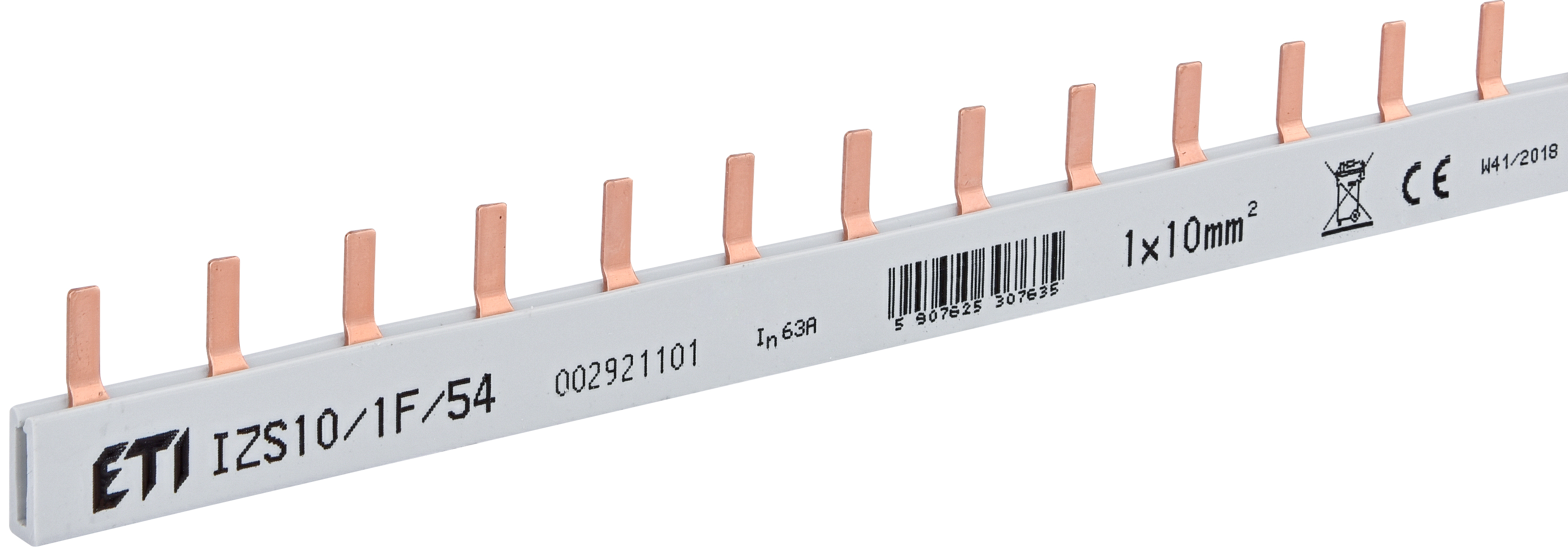

Шина питания IZS 10/1F/54 1р 1m (штырьковая) 2921101 | 2921101 |
 |

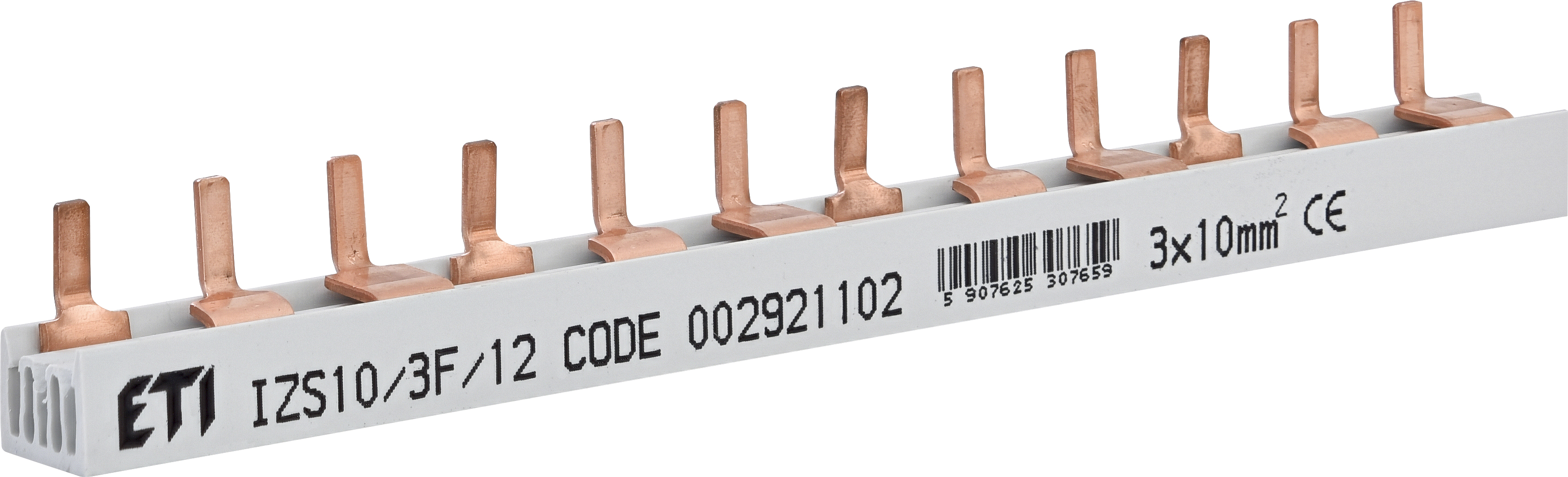

Шина питания IZS 10/3F/12 3р 0,21m (штырьковая) 2921102 | 2921102 |
 |

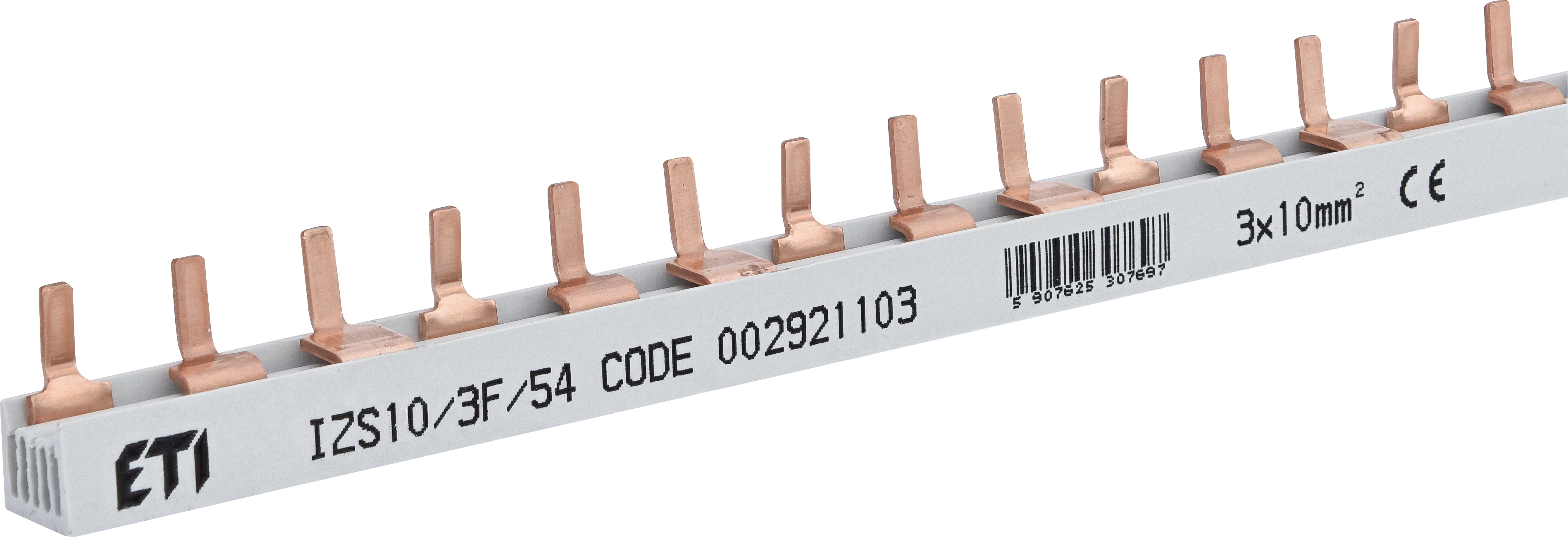

Шина питания IZS 10/3F/54 3р 1m (штырьковая) 2921103 | 2921103 |
 |

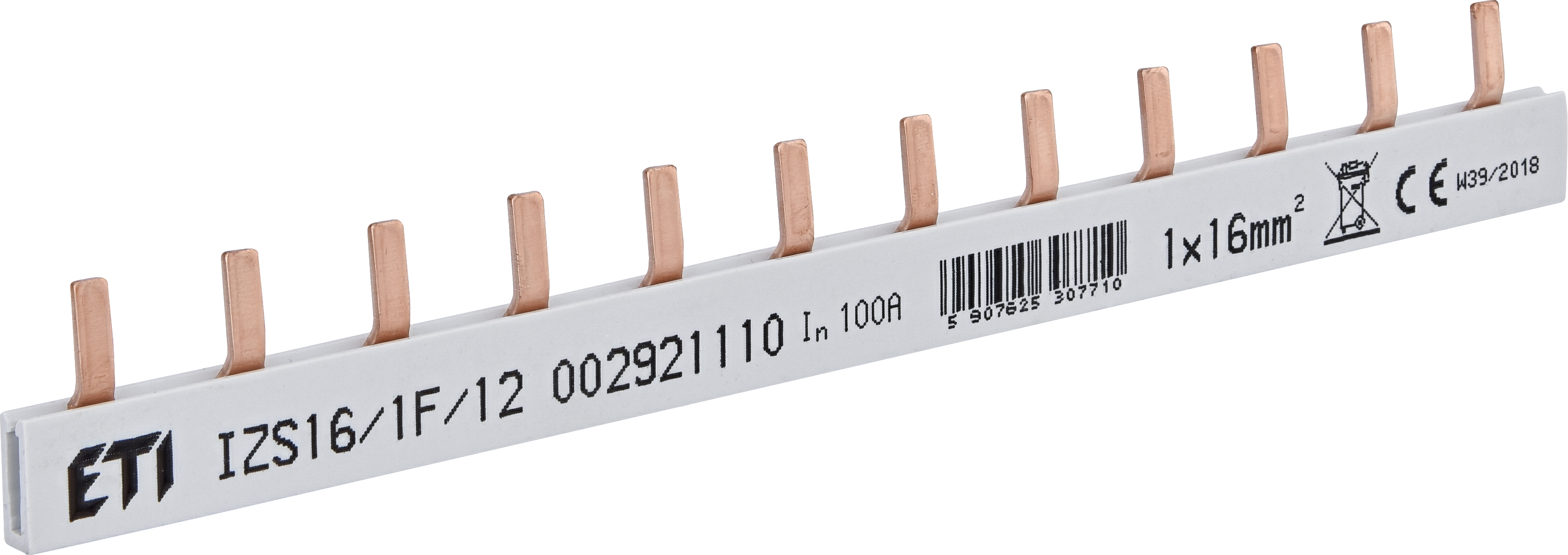

Шина питания IZS 16/1F/12 1р 0,21m (штырьковая) 2921110 | 2921110 |
 |

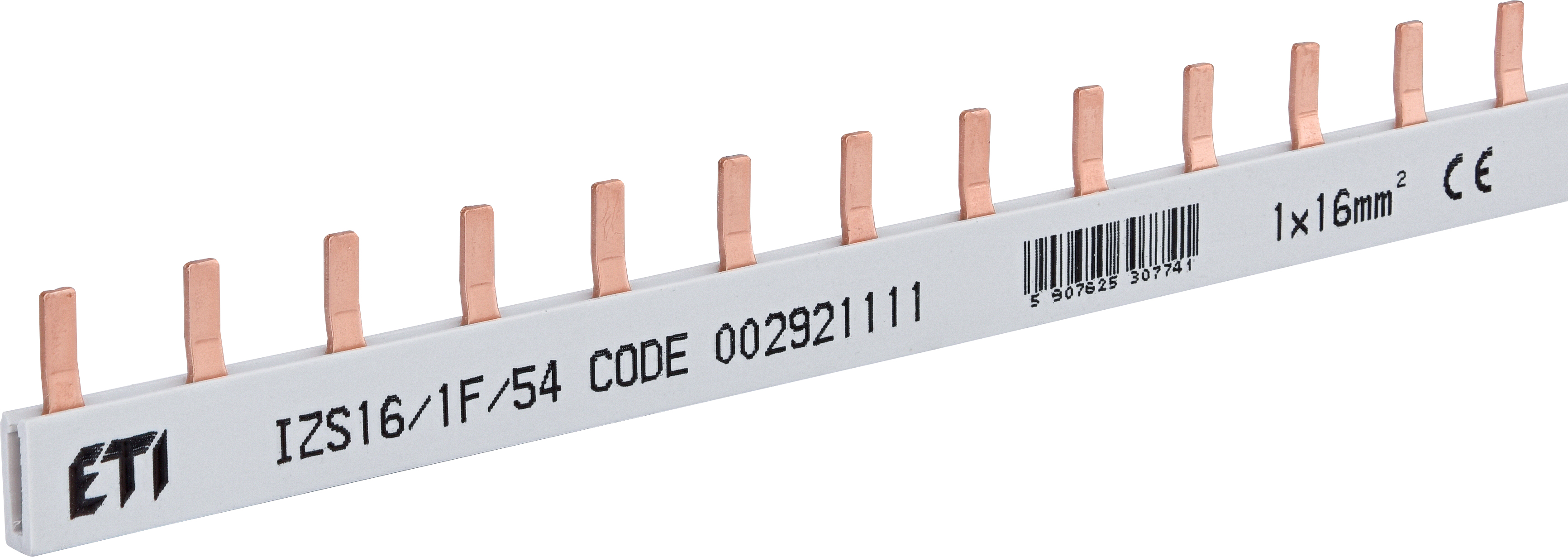

Шина питания IZS 16/1F/54 1р 1m (штырьковая) 2921111 | 2921111 |
 |

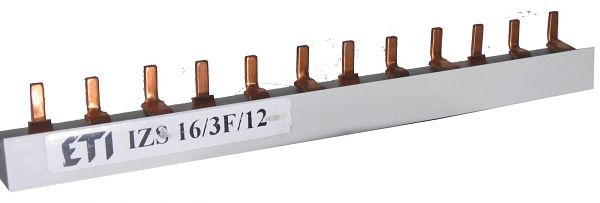

Шина питания IZS 16/3F/12 3р 0,21m (штырьковая) 2921112 | 2921112 |
|
Шина питания IZS 16/3F/18 3р 0,32m (штырьковая) 2921113 | 2921113 |
 |

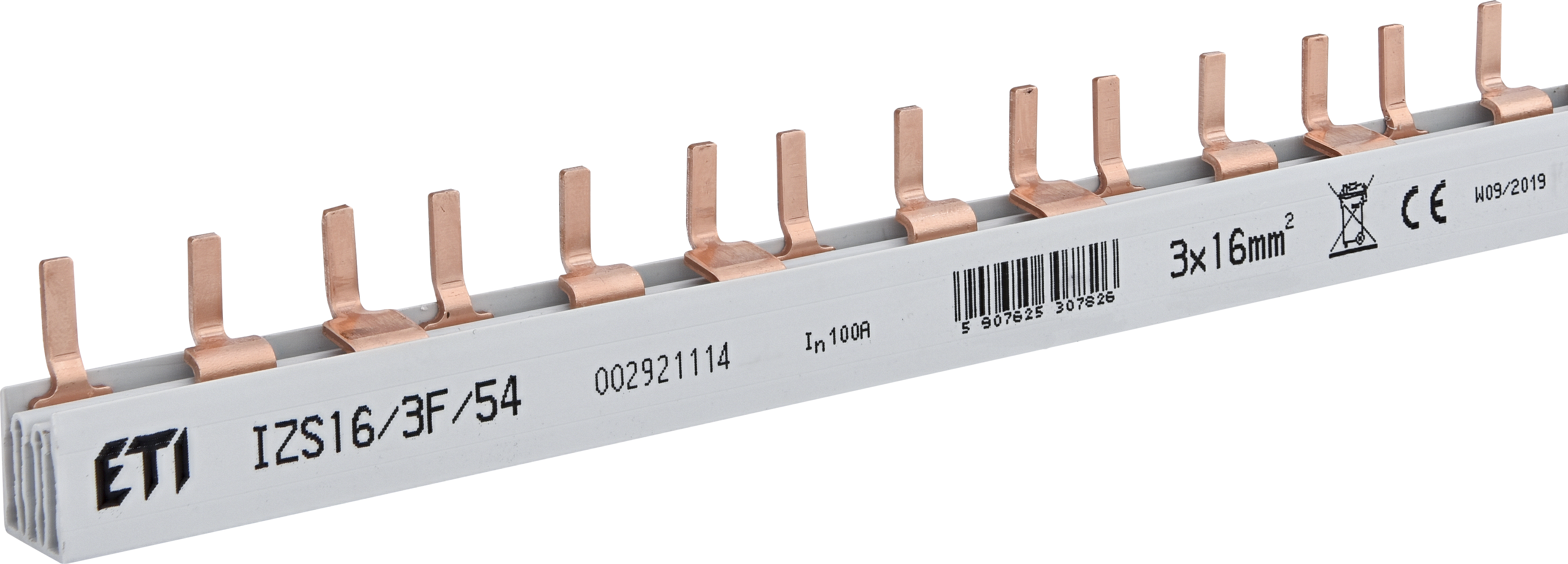

Шина питания IZS 16/3F/54 3р 1m (штырьковая) 2921114 | 2921114 |
 |
Шина питания IZM-10/3F/54 (20xMS/MPE) для MPE25, MS25, 0,21м 2921130 | 2921130 |
 |

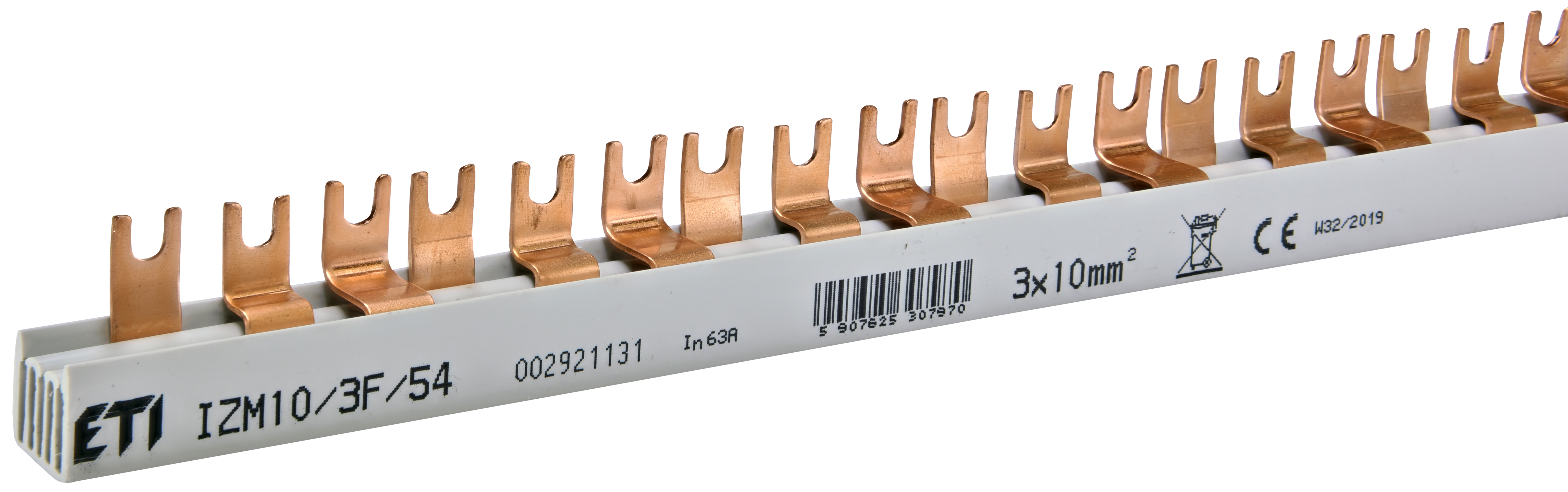

Шина питания IZM-10/3F/20xMPE, для MPE25, MS25, 1м 2921131 | 2921131 |
 |

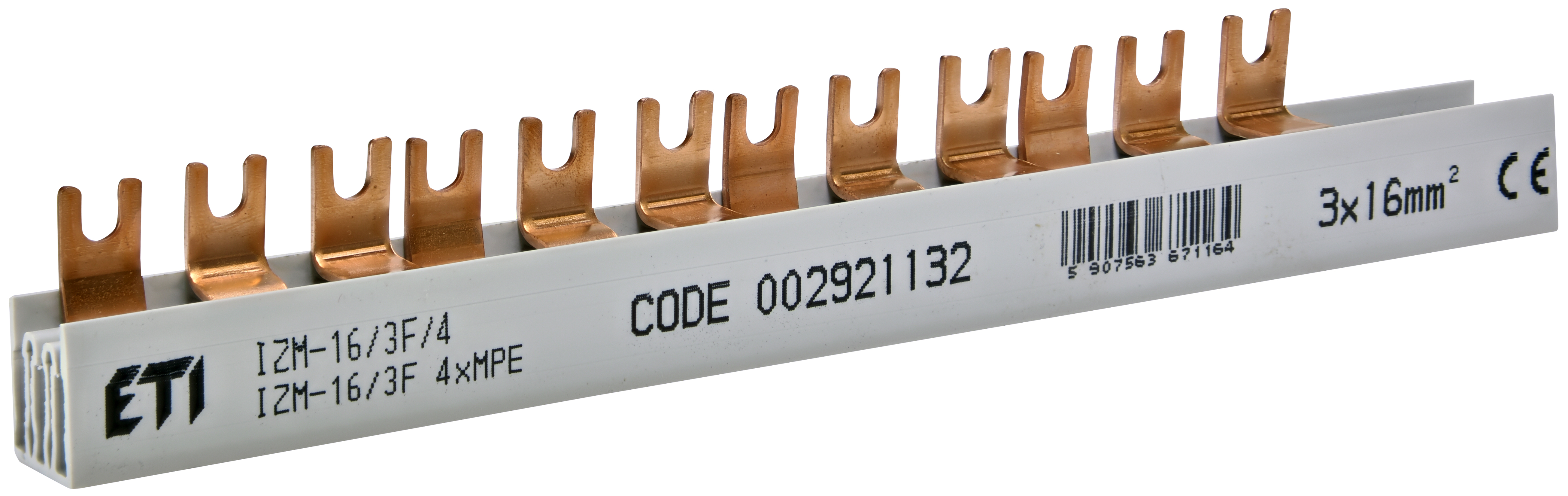

Шина питания IZM-16/3F (4xMPE) для MPE25, 0,21м 2921132 | 2921132 |
 |

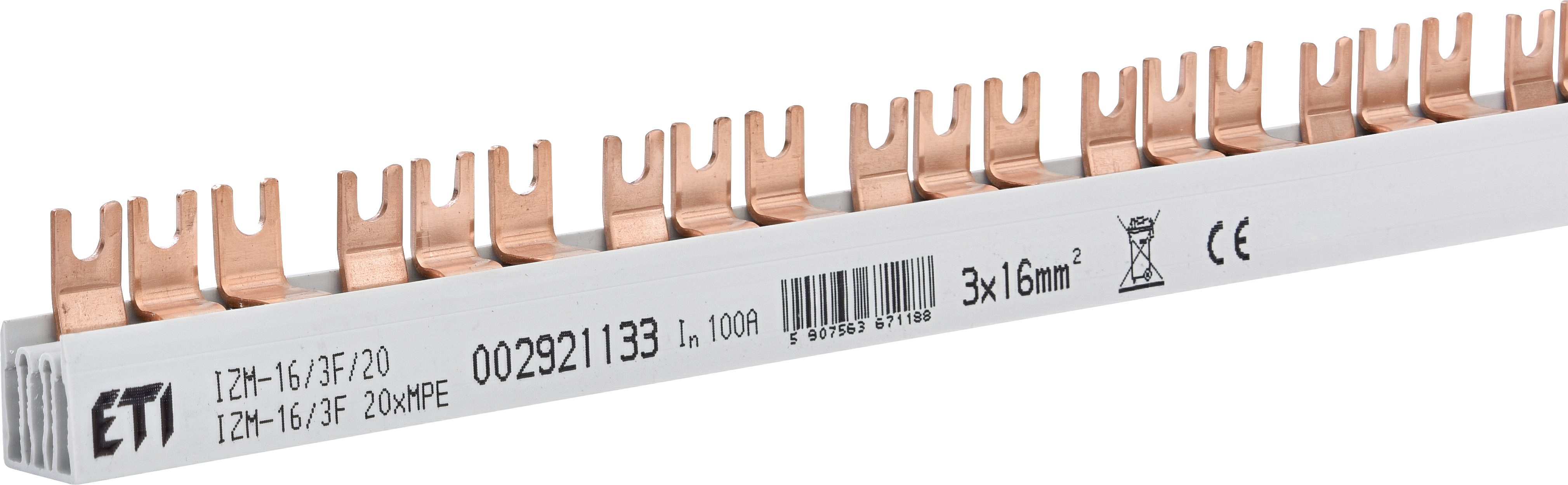

Шина питания IZM-16/3F (20xMPE) для MPE25, 1м 2921133 | 2921133 |
 |

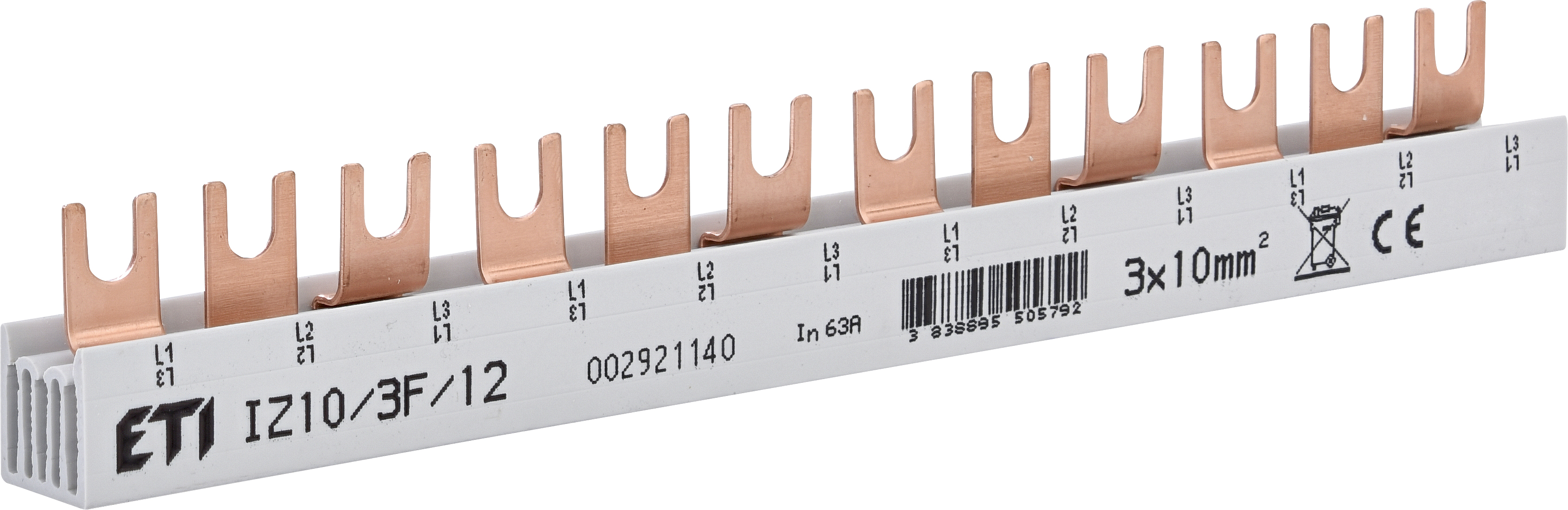

Шина питания IZ 10/3F/12 3р (0,21m) 2921140 | 2921140 |
 |

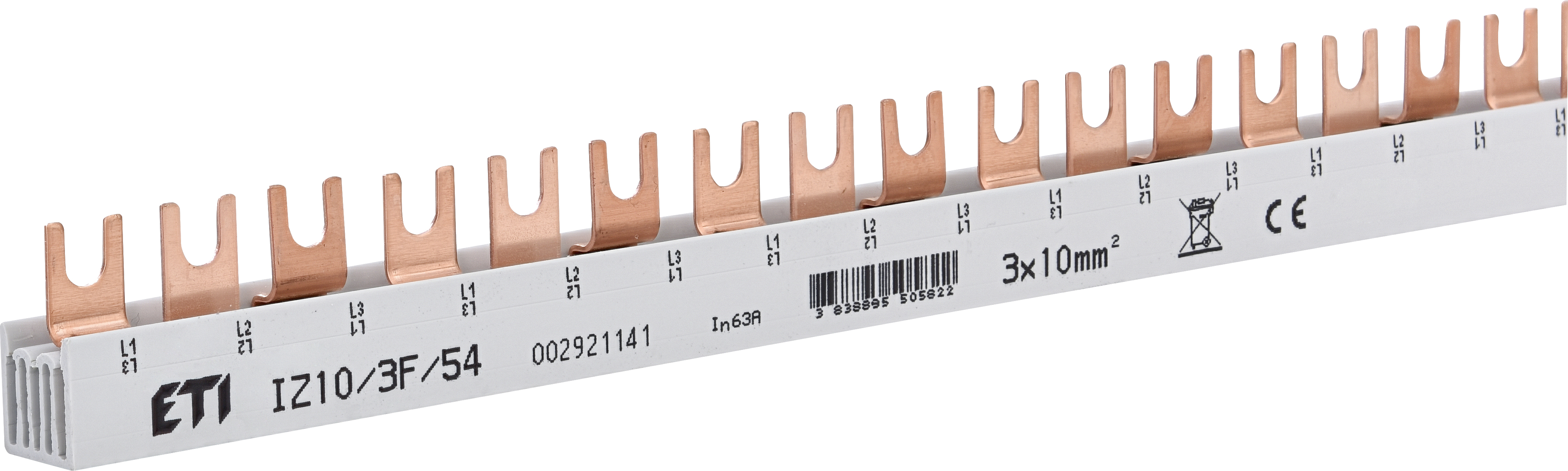

Шина питания IZ 10/3F/54 3р (1m) 2921141 | 2921141 |
 |

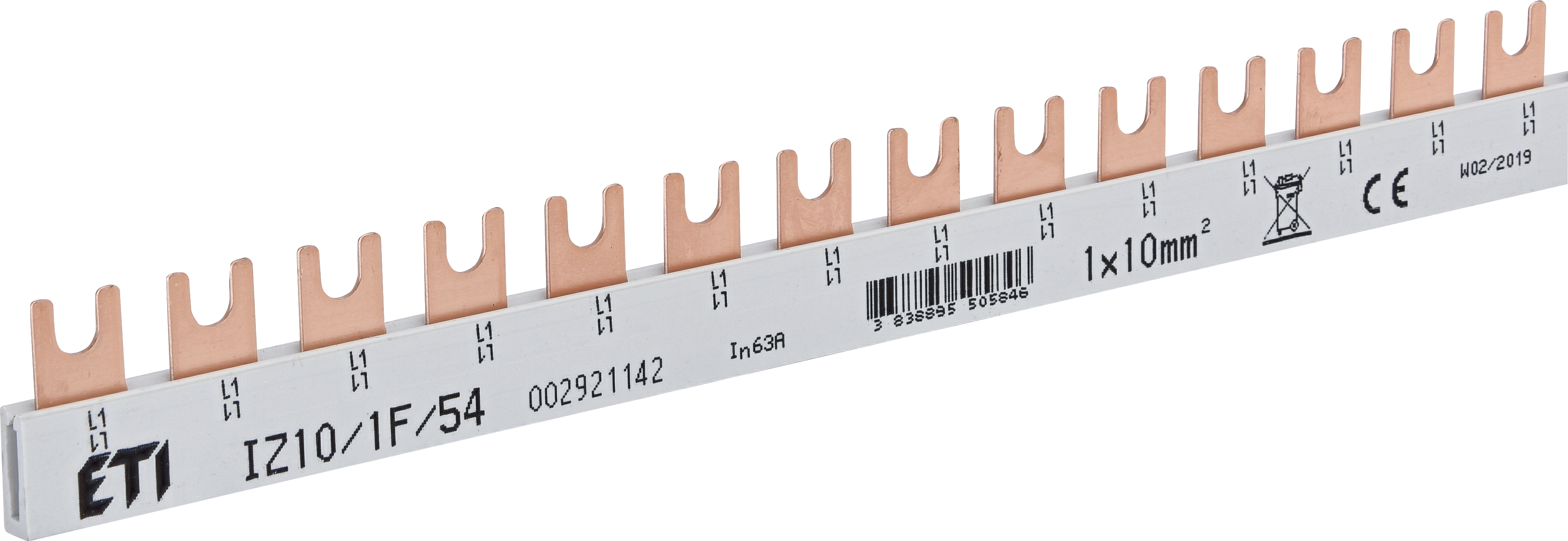

Шина питания IZ 10/1F/54 1р (1m) 2921142 | 2921142 |
 |

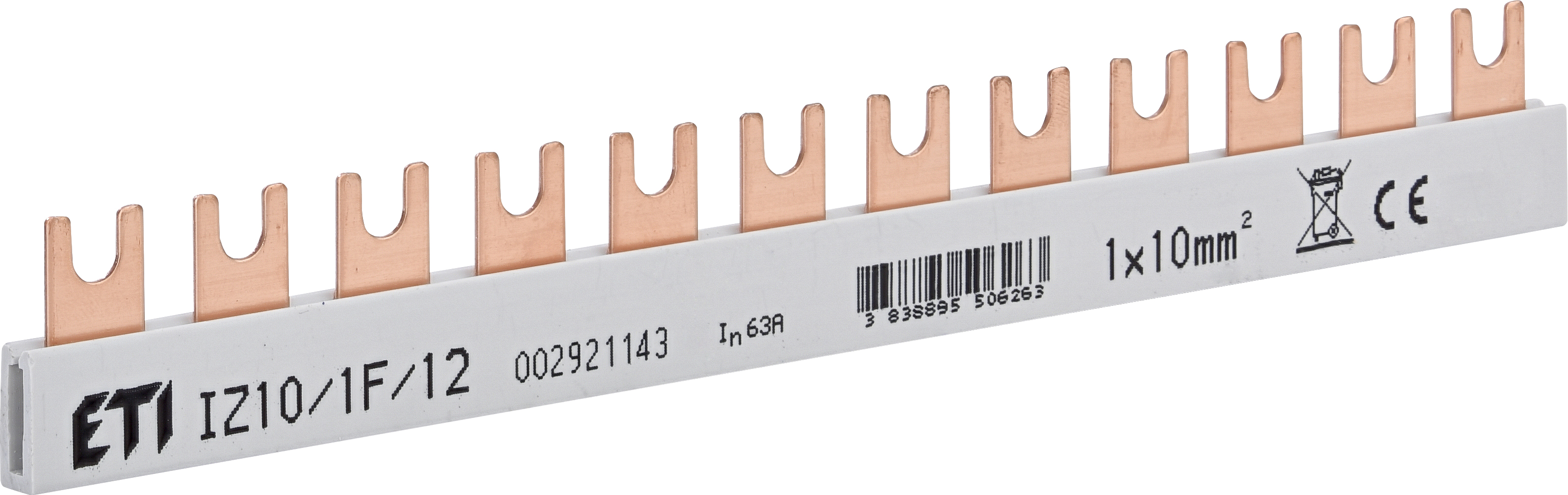

Шина питания IZ 10/1F/12 1р (0,21m) 2921143 | 2921143 |
 |

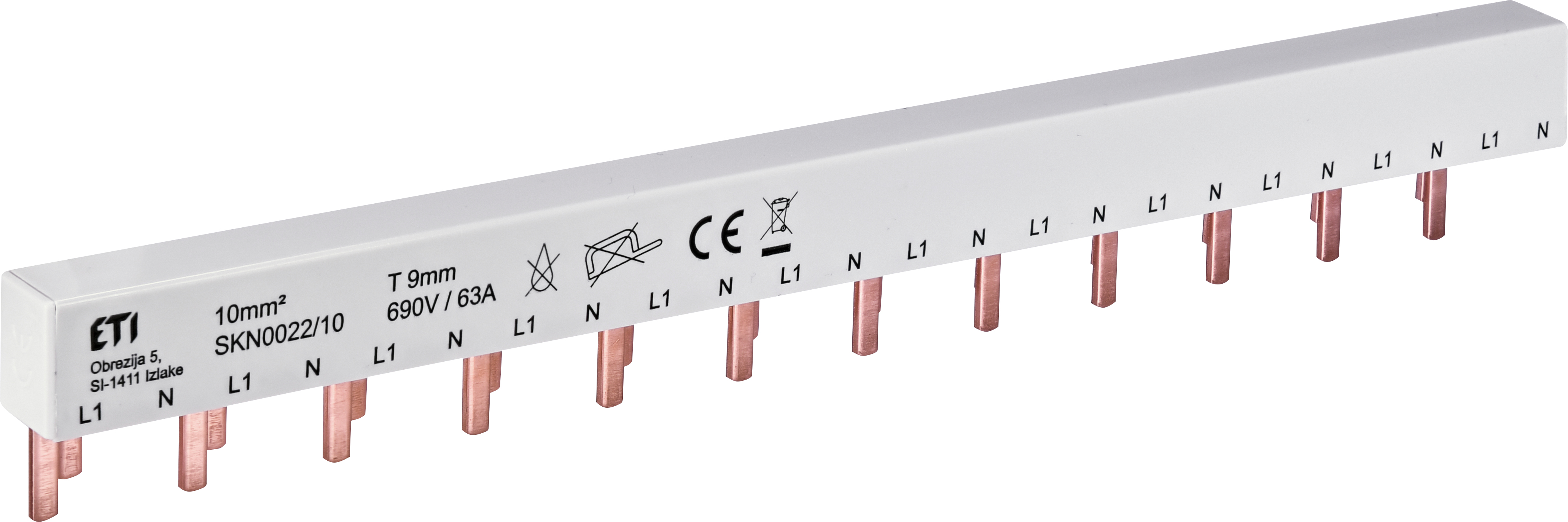

Шина питания SKN0022/10 1F+N 12мод. (для KZS-1M SUP, верхнее подключение) 2921148 | 2921148 |
 |

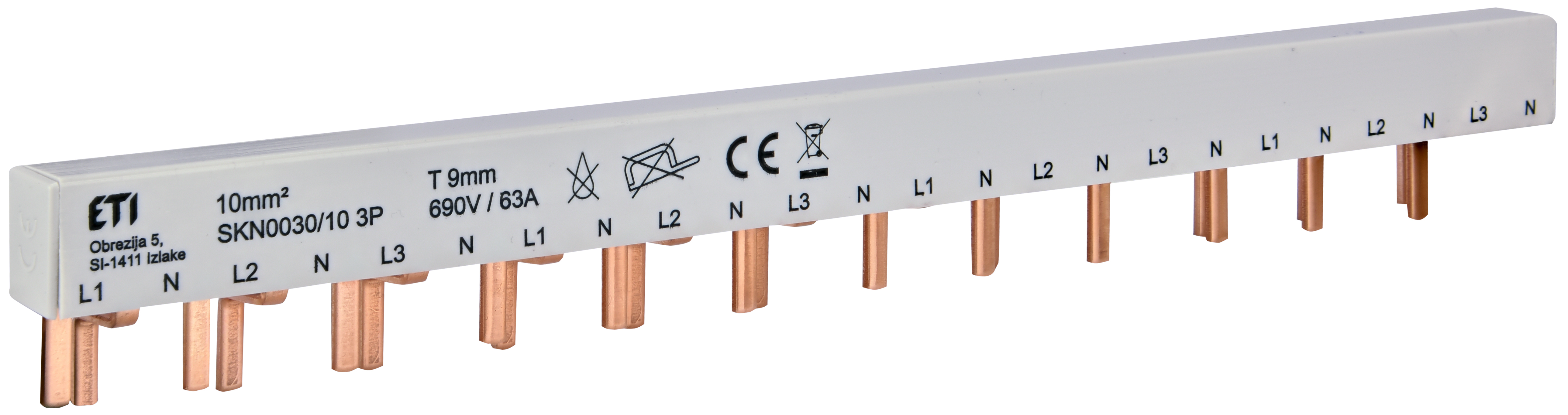

Шина питания SKN0030/10 3F+N 12мод. (для KZS-1M SUP, верхнее подключение) 2921149 | 2921149 |
 |

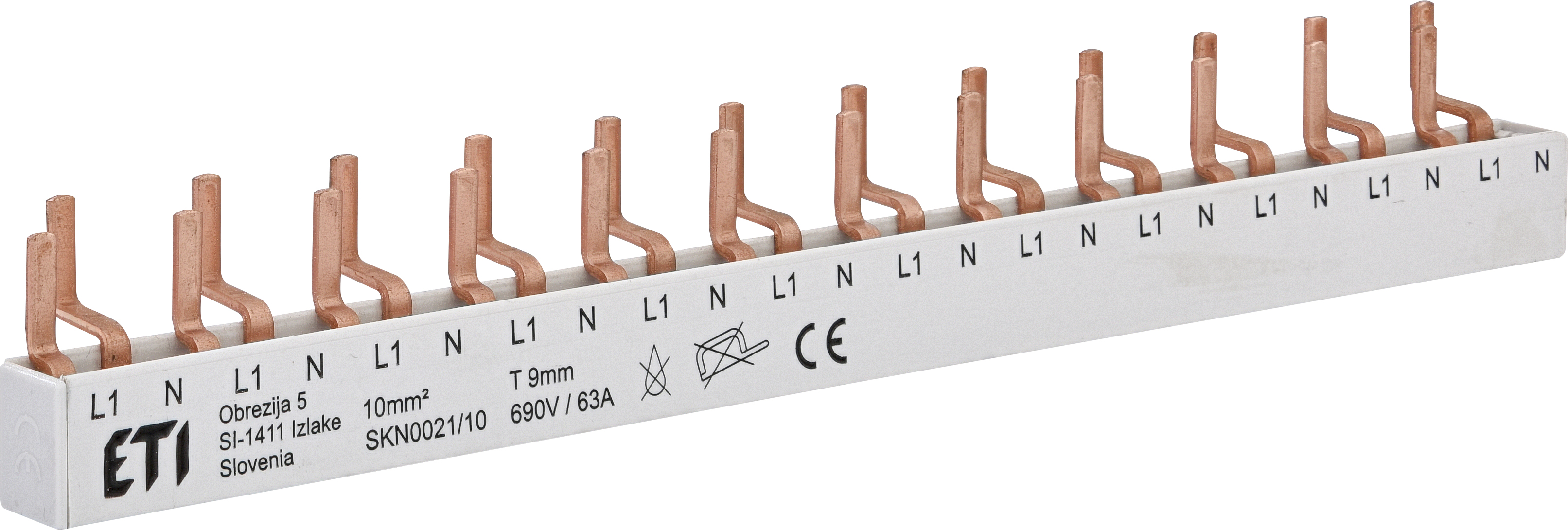

Шина питания SKN0021/10 1F+N 12мод. (для KZS-1M, нижнее подключение) 2921150 | 2921150 |
 |

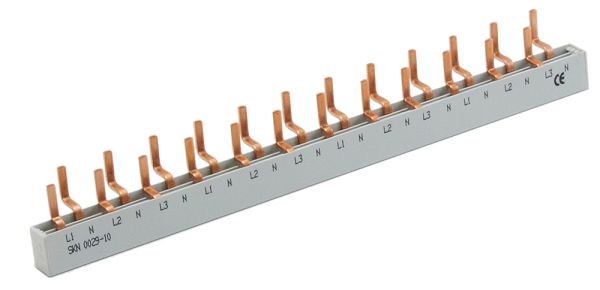

Шина питания SKN0029/10 3F+N 12мод. (для KZS-1M, нижнее подключение) 2921154 | 2921154 |
 |

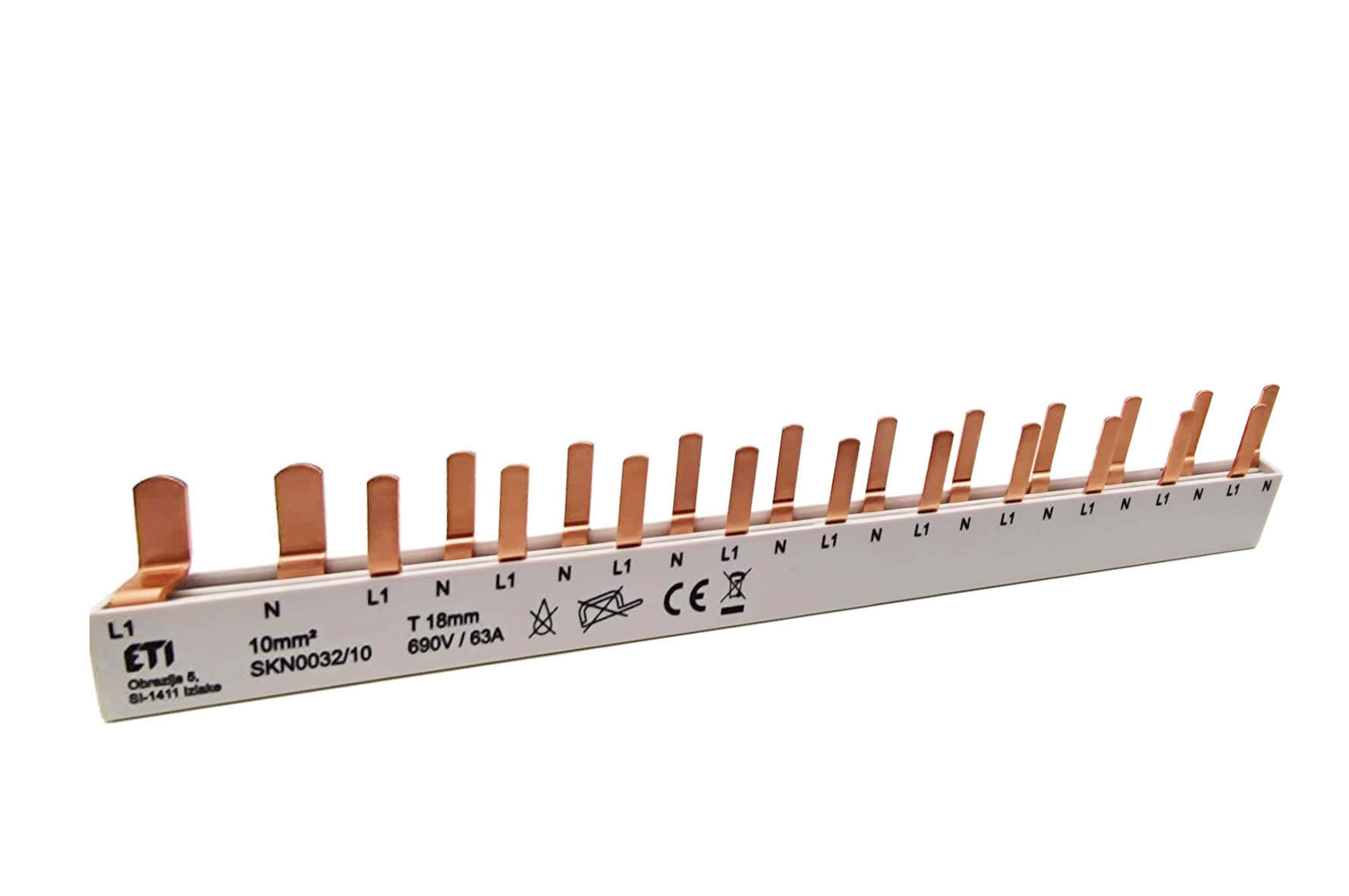

Шина питания SKN0032/10 1F+N 12мод. (EFI2+10 ETIMAT1N) 2921155 | 2921155 |
 |
Шина питания IZ16/1F/2mod (36мм) 1p, для ETITEC 2921157 | 2921157 |
|
Шина питания IZ16/1F/3mod (36мм) 1p, для ETITEC 2921158 | 2921158 |
|
Шина питания IZ16/1F/4mod (36мм) 1p, для ETITEC 2921159 | 2921159 |
 |

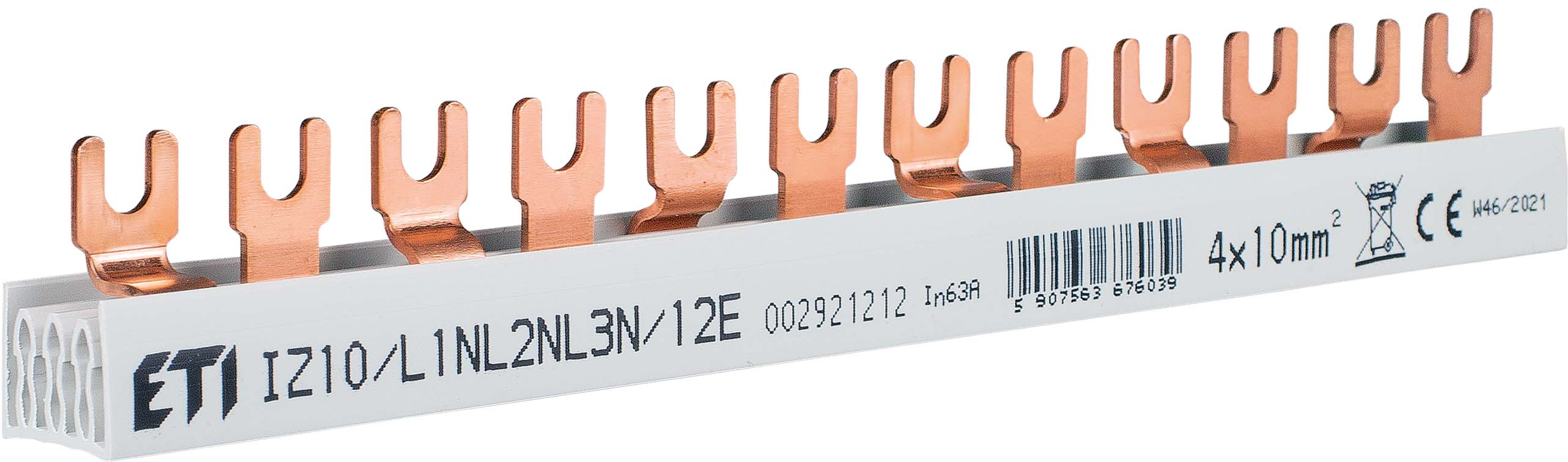

Шина питания ETI IZ10/L1NL2NL3N/12E 2921212 10мм2 3P+N 0.22м Fork 12mod | 2921212 |
 |

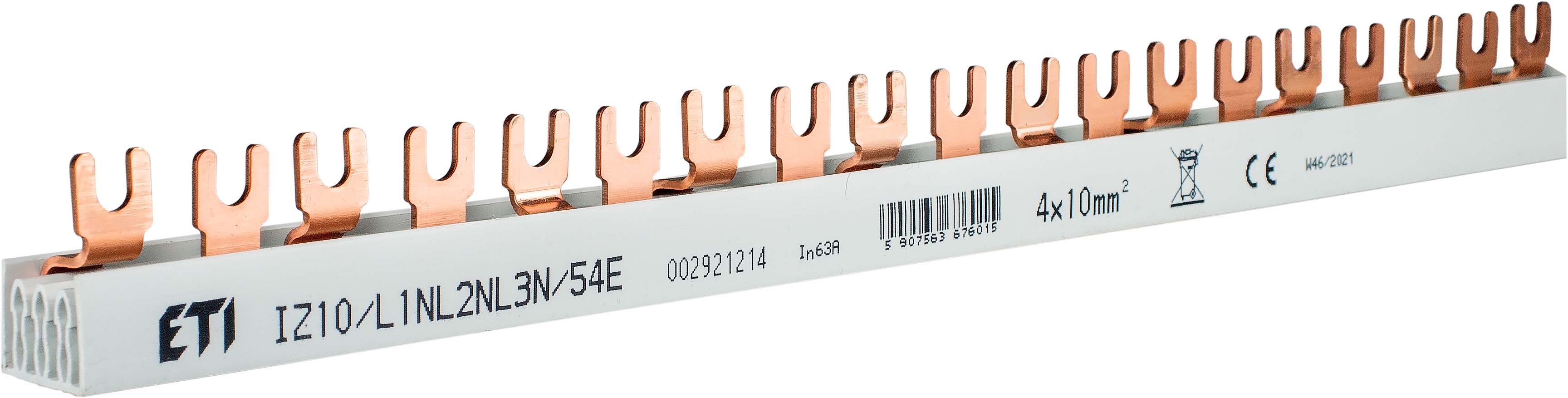

Шина питания ETI IZ10/L1NL2NL3N/54E 2921214 10мм2 3P+N 1.00м Fork 54mod | 2921214 |
 |

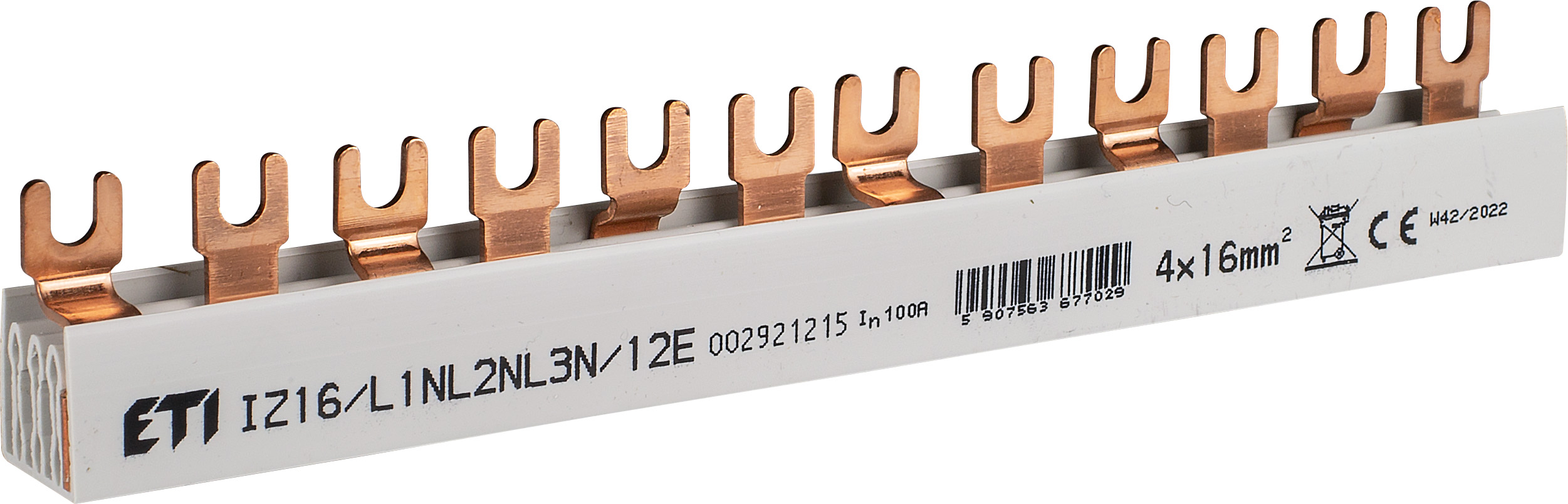

Шина питания ETI IZ16/L1NL2NL3N/12 2921215 16мм2 3P+N 0.22м Fork 12mod | 2921215 |
 |

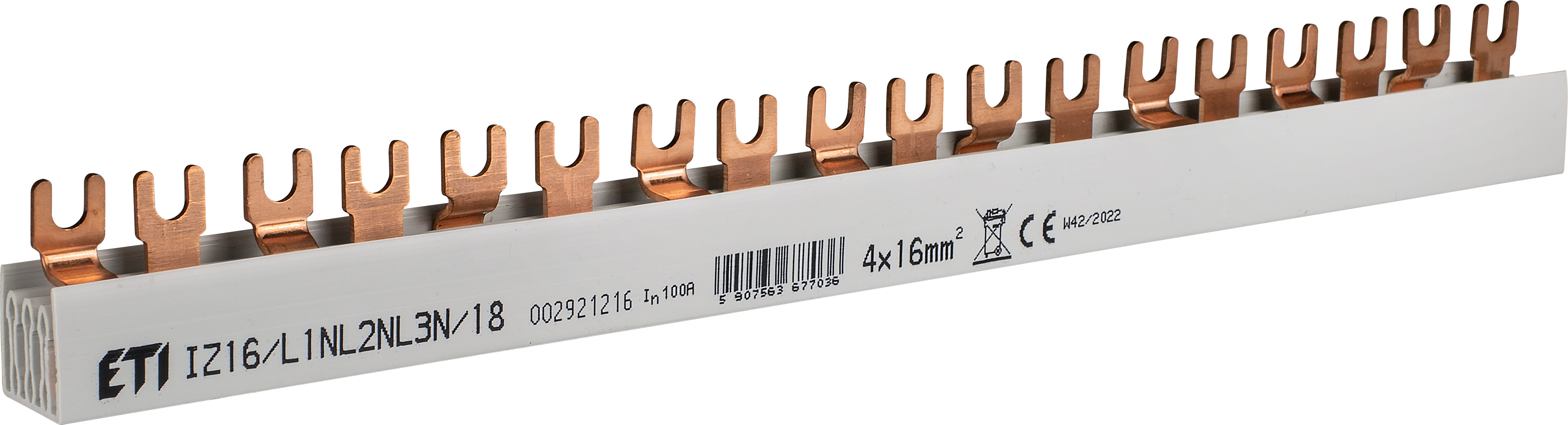

Шина питания ETI IZ16/L1NL2NL3N/18 2921216 16мм2 3P+N 0.32м Fork 18mod | 2921216 |
 |

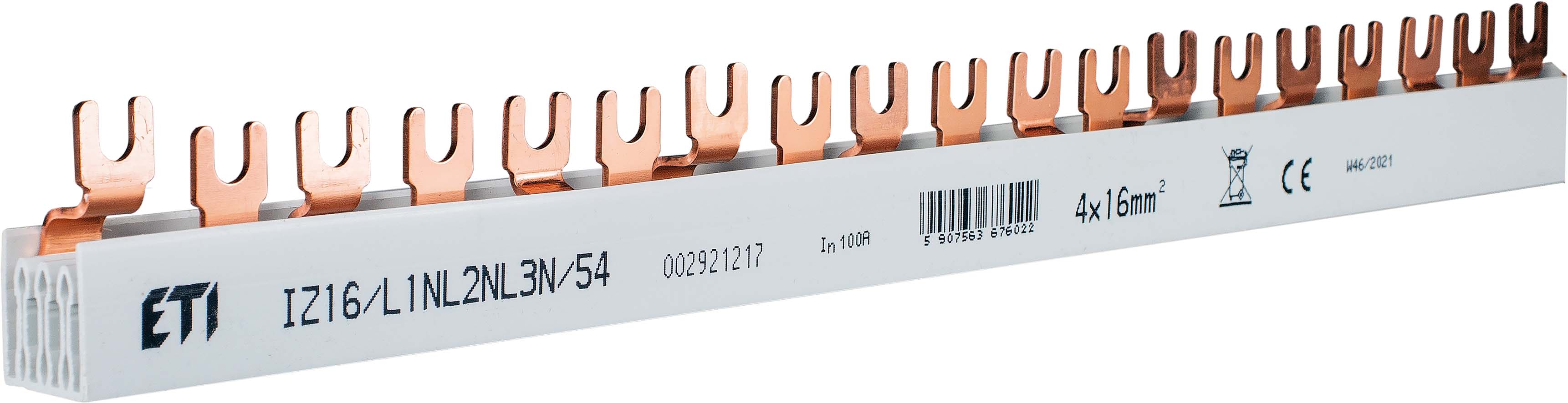

Шина питания ETI IZ16/L1NL2NL3N/54 2921216 16мм2 3P+N 1.00м Fork 54mod | 2921217 |
|
Шина питания IZ16/2F/56 (18мм) 2p (1,012m) для ETIMAT P10 2921230 | 2921230 |
|
Шина питания IZ16/3F/57 (18мм) 3p (1,027m) для ETIMAT P10 2921231 | 2921231 |
|
Шина питания IZ16/4F/56 (18мм) 4p (1,01m) для ETIMAT P10 2921232 | 2921232 |
 |

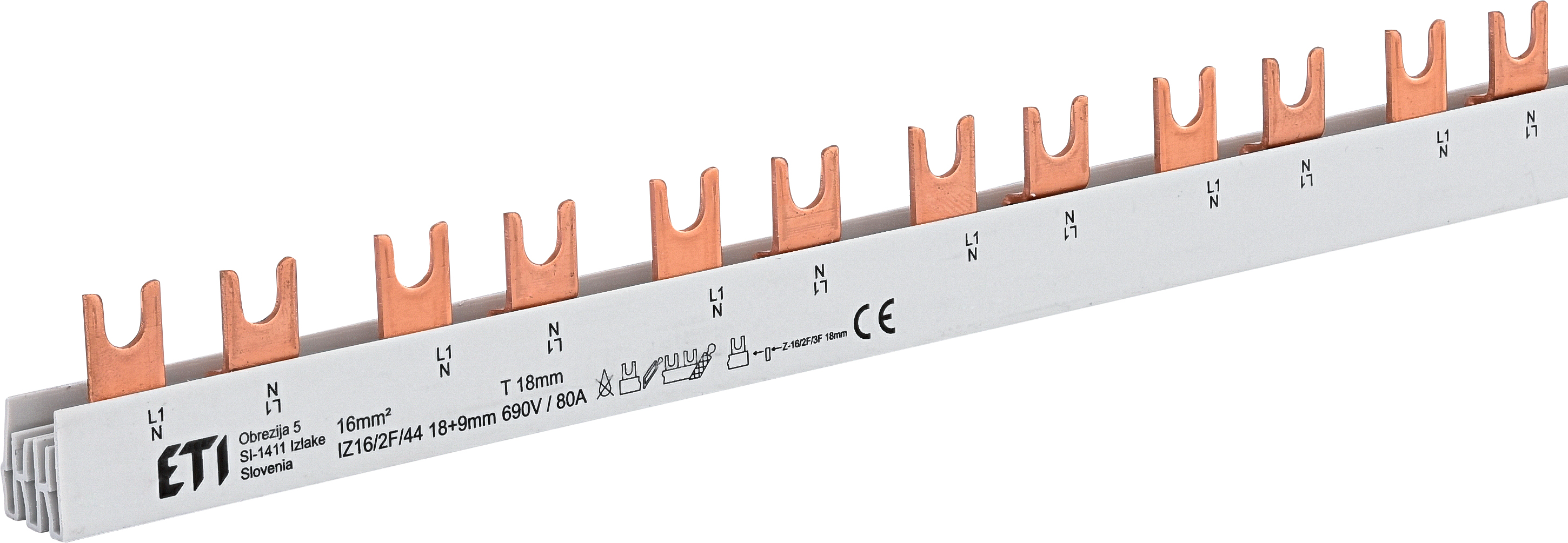

Шина питания IZ16/2F/44 (18+9мм) 2p (0,99m) для ETIMAT P10 2921233 | 2921233 |
 |

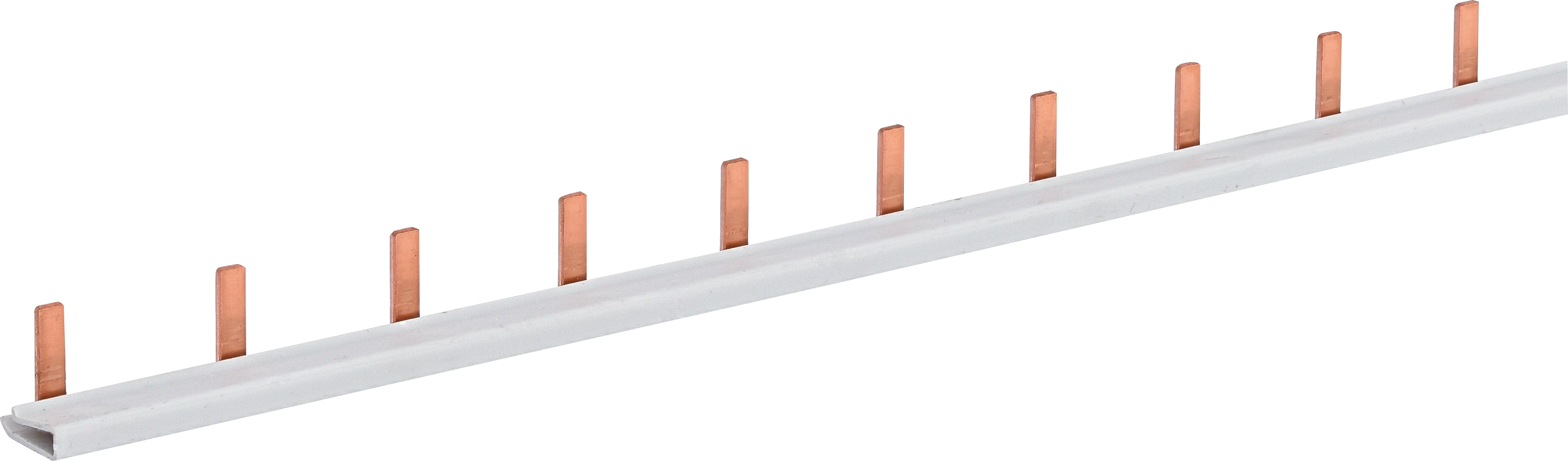

Шина питания IZ16/1F/37 1p (0,981m) для EFD14, PFB D02/D01 2921250 | 2921250 |
 |

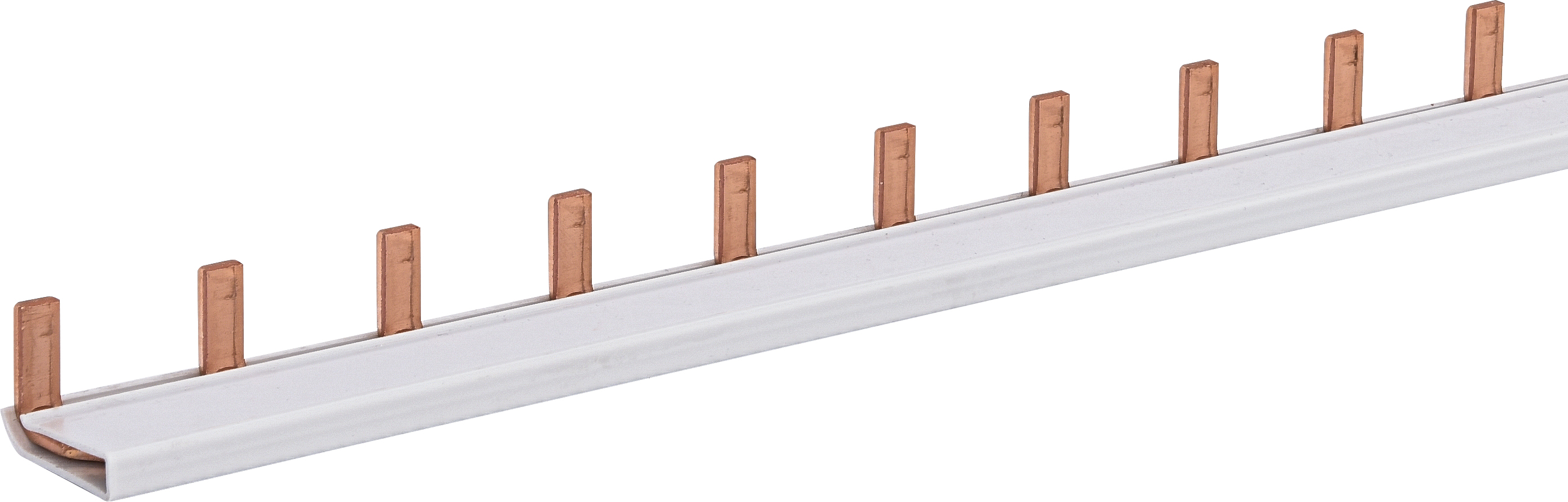

Шина питания IZ50/1F/37 1p (0,981m) для EFD14, PFB D02/D01 2921251 | 2921251 |
 |

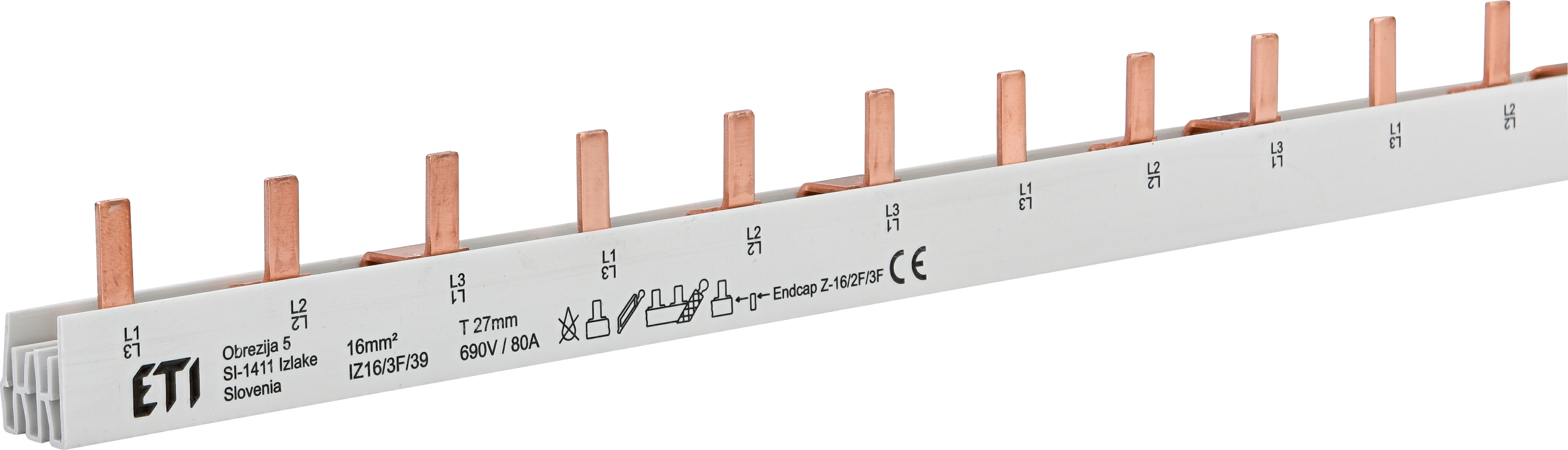

Шина питания IZ16/3F/39 3p (1,045m) для EFD14, PFB D02/D01 2921254 | 2921254 |
 |

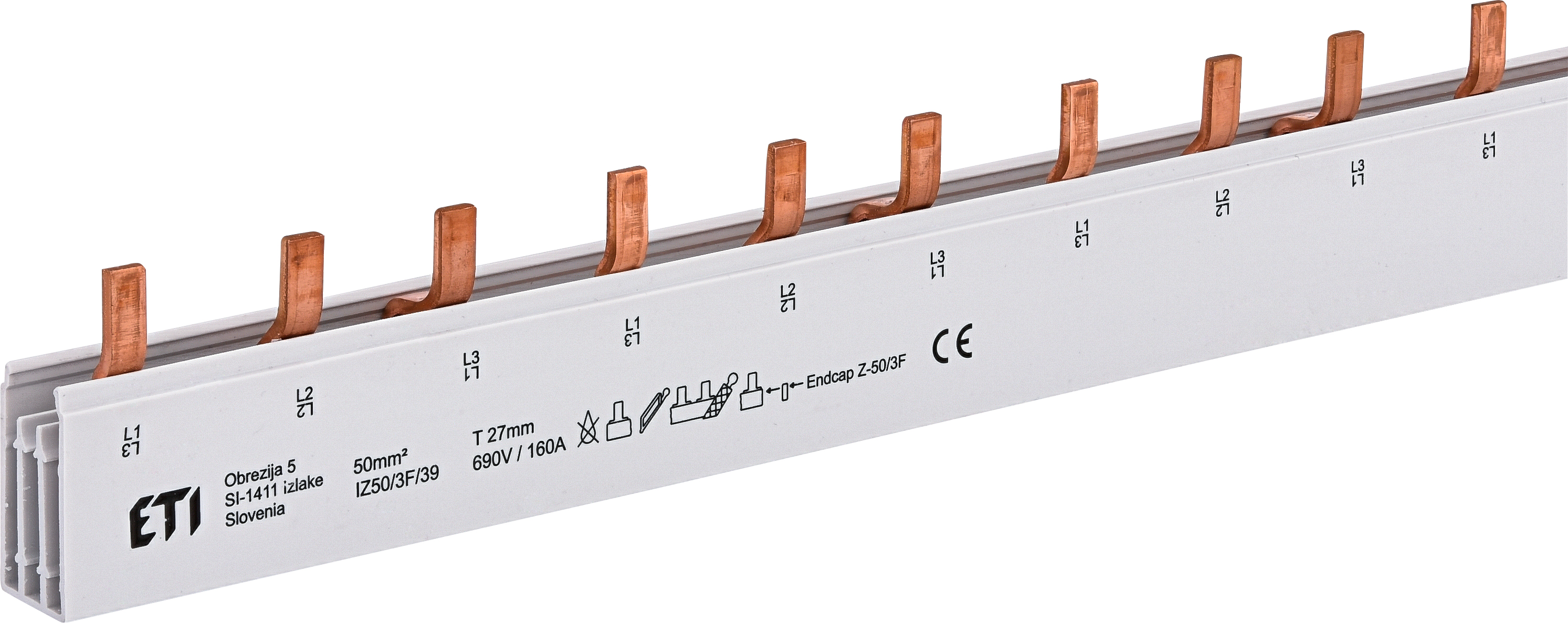

Шина питания IZ50/3F/39 3p (1,045m) для EFD14, PFB D02/D01 2921255 | 2921255 |
 |

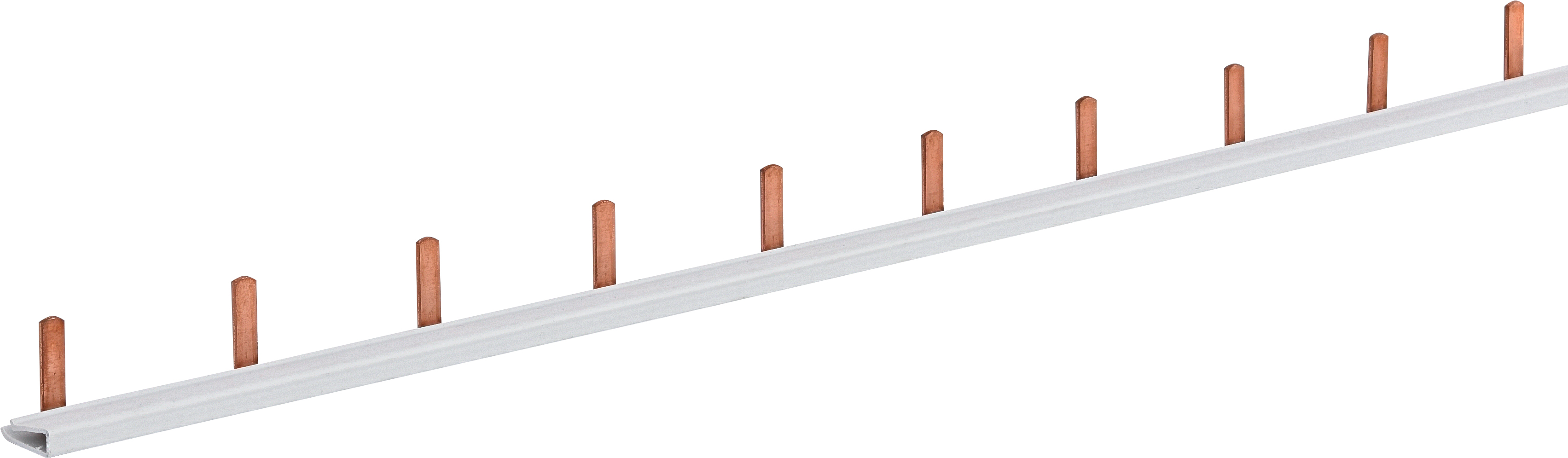

Шина питания IZ16/1F/28 1p (0,976m) для EFD22 2921260 | 2921260 |
 |

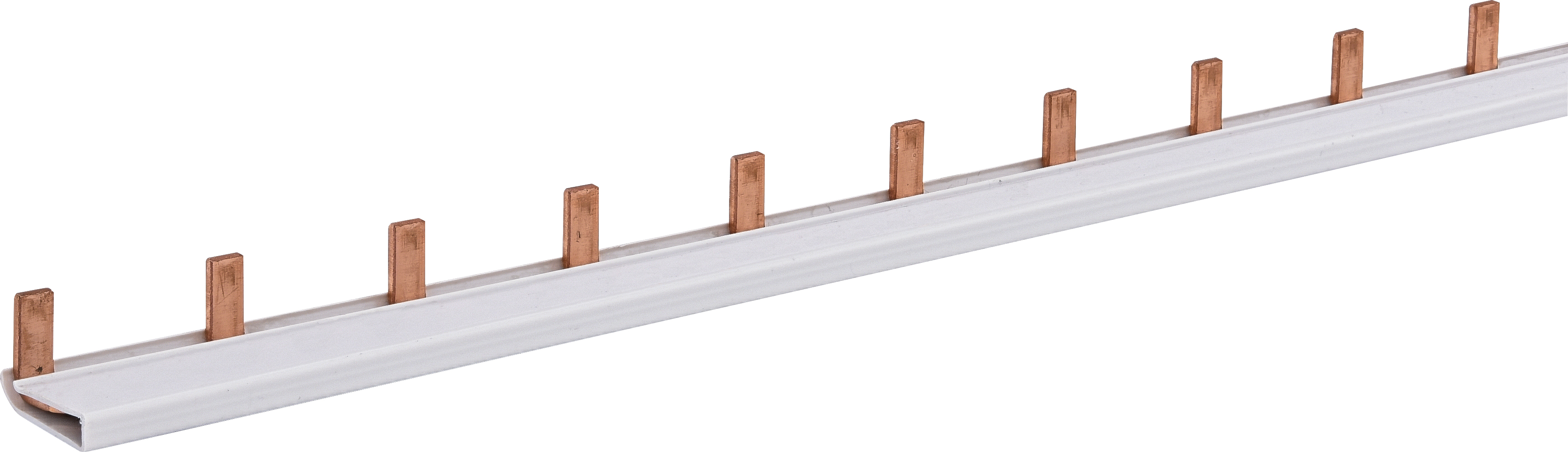

Шина питания IZ50/1F/28 1p (0,976m) для EFD22 2921261 | 2921261 |
 |

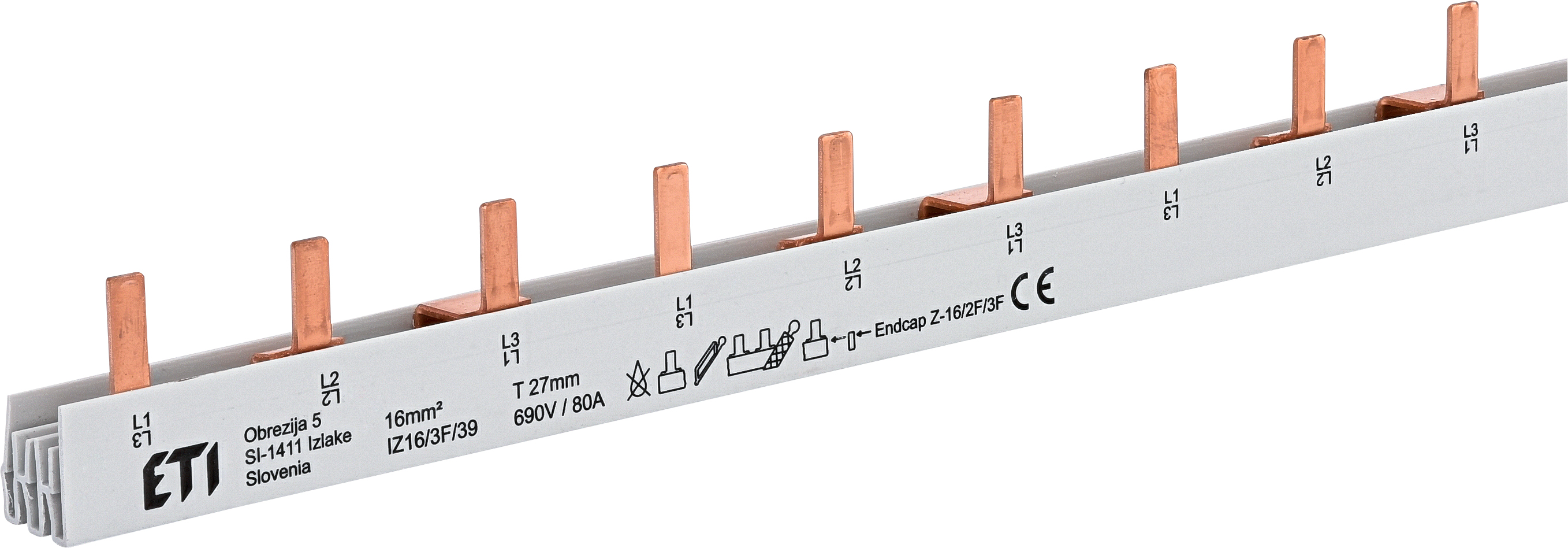

Шина питания IZ16/3F/30 3p (1,05m) для EFD22 2921264 | 2921264 |
 |

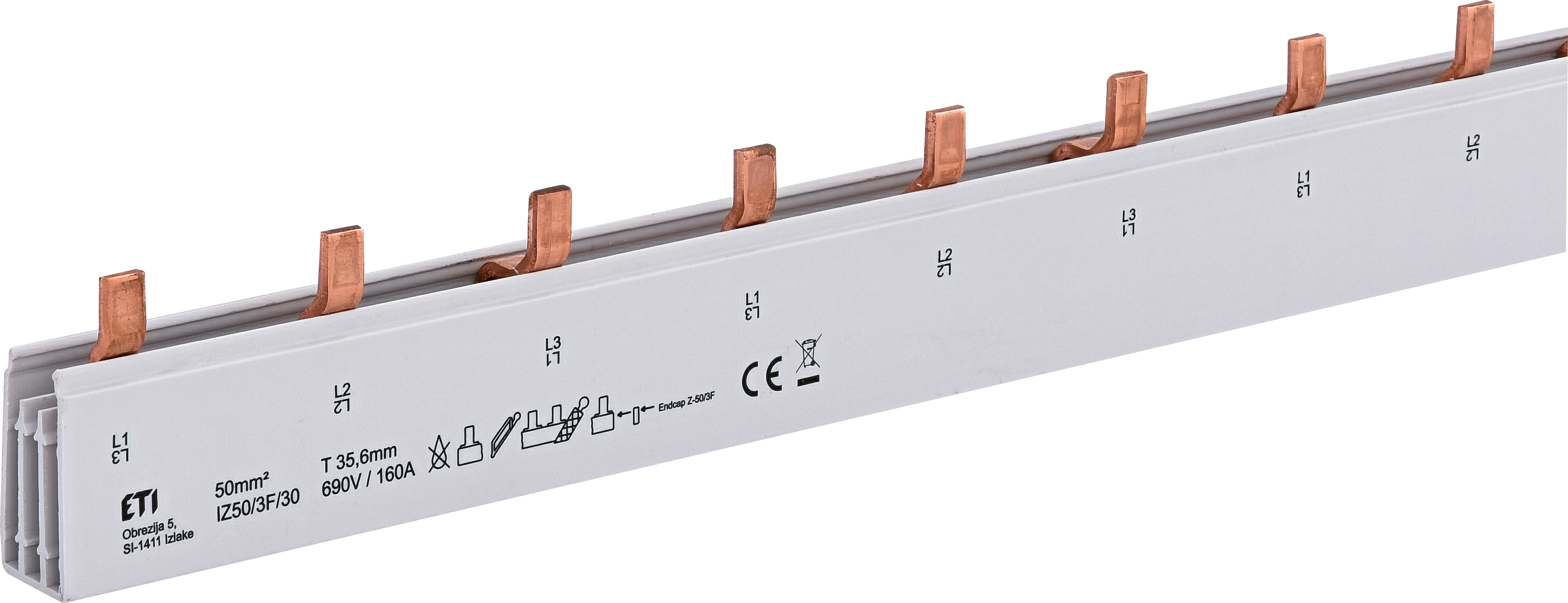

Шина питания IZ50/3F/30 3p (1,05m) для EFD22 2921265 | 2921265 |
 |

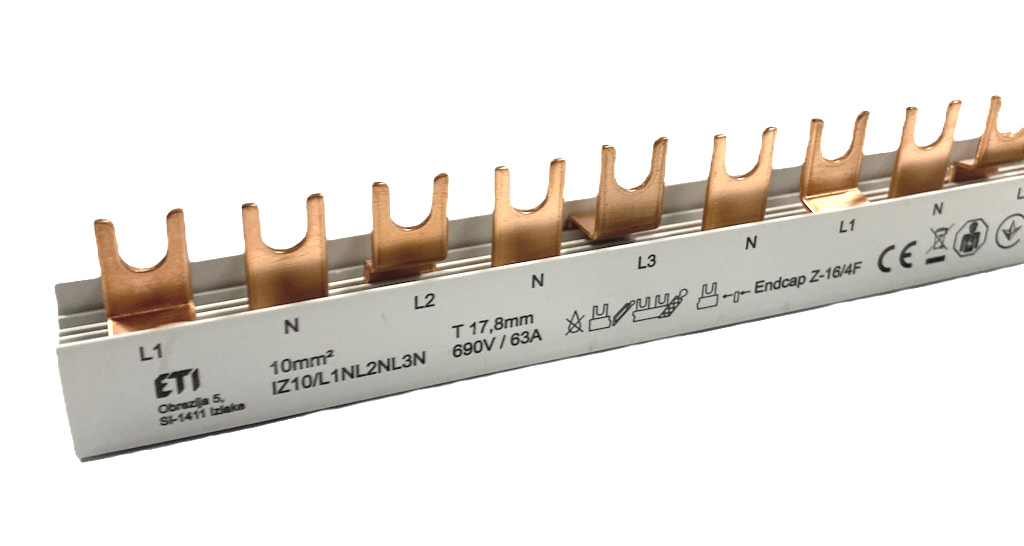

Шина питания ETI IZ10/L1NL2NL3N/54 2911045 10мм2 3P+N 1м Fork 54mod | 2921279 |
 |

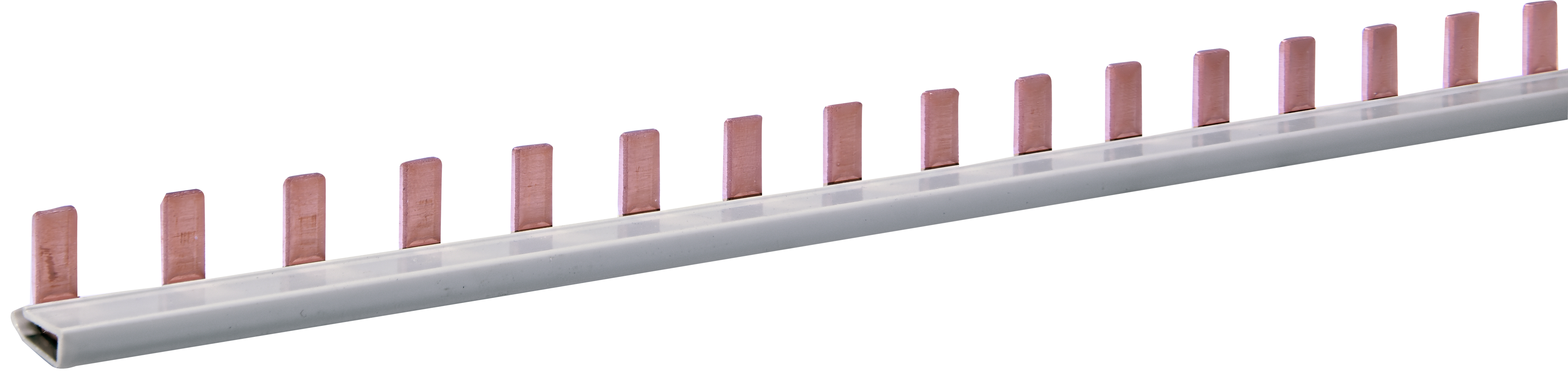

Шина питания IZS 25/1F/57 (25мм2, 1P, 1.01м, Pin, 57mod.)_(57xETIMAT) 2921290 | 2921290 |
 |

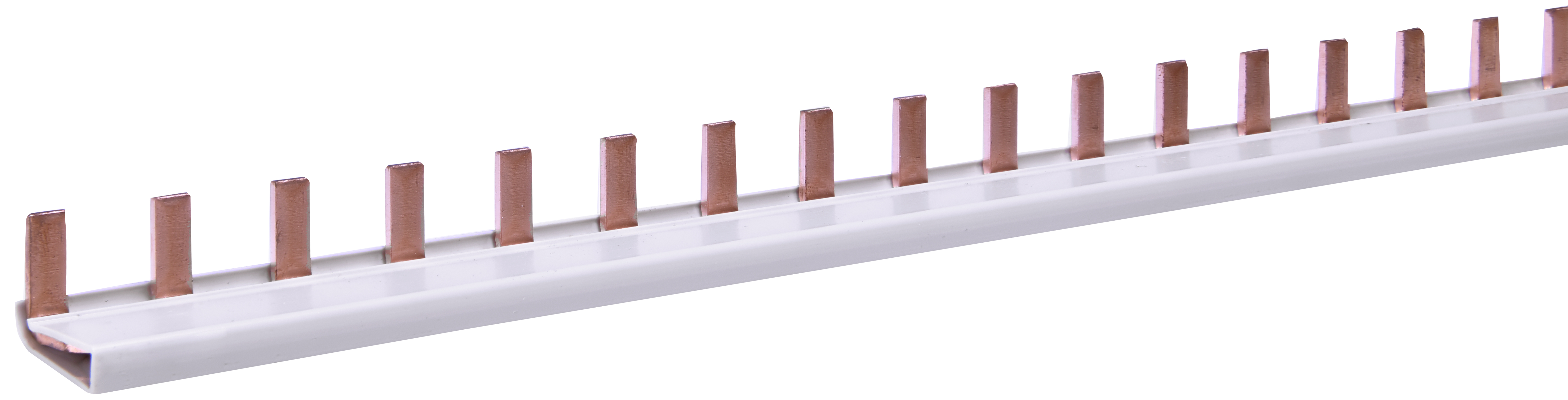

Шина питания IZS 35/1F/57 (35мм2, 1P, 1.01м, Pin, 57mod.)_(57xETIMAT) 2921291 | 2921291 |
 |

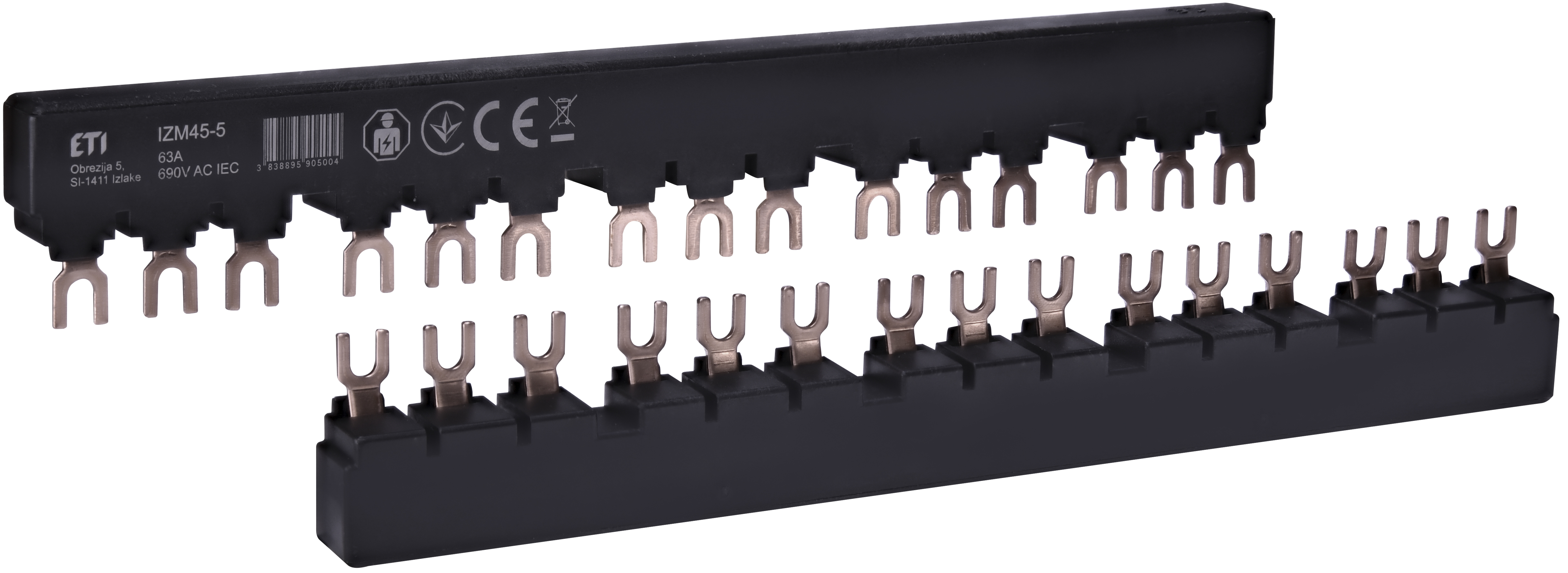

Соединительная шина изолированная ETI IZM45-5 5хМРЕ 2921301 к 40А или 5хMS | 2921301 |
 |

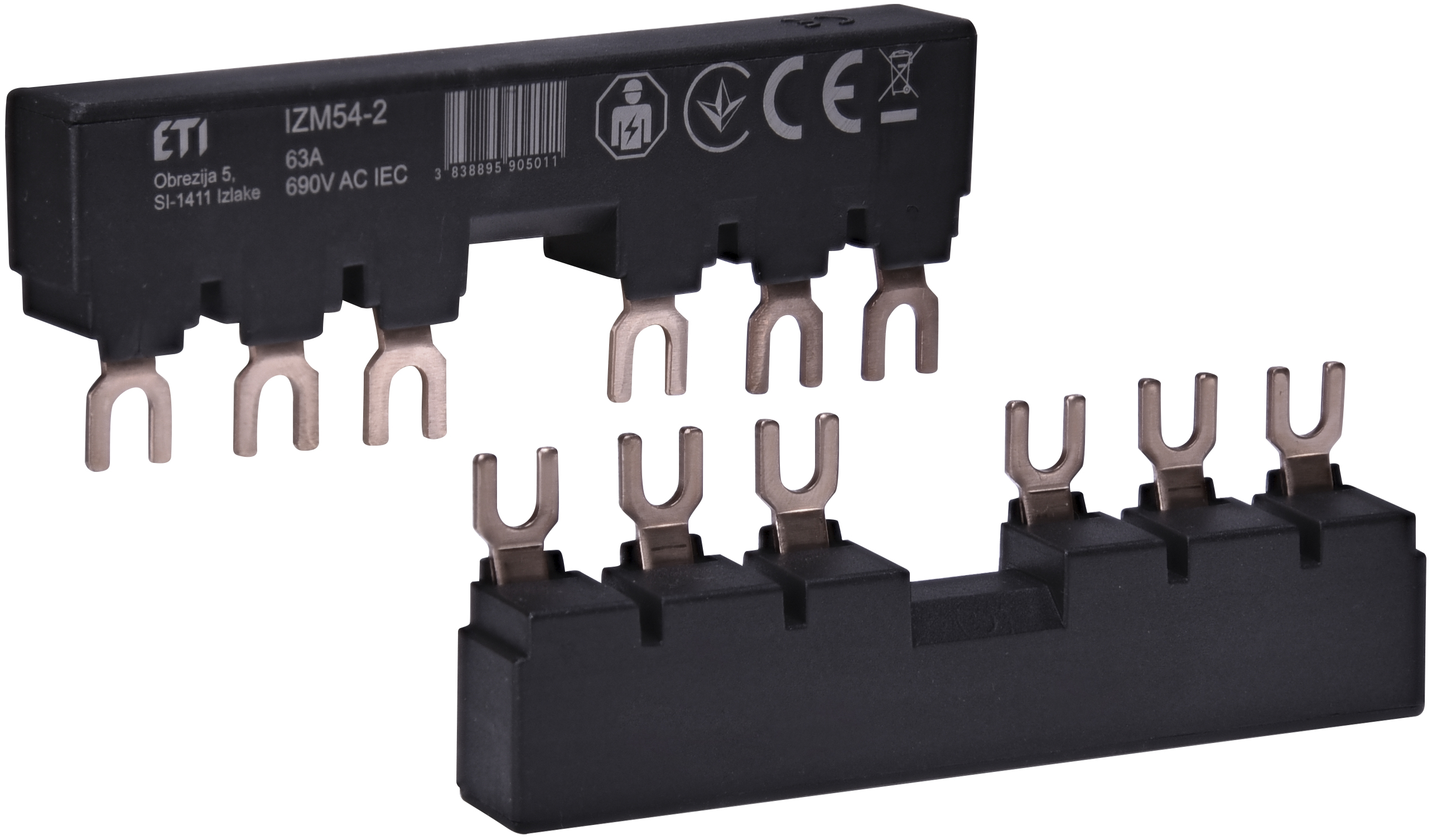

Соединительная шина изолированная ETI IZM54-2 2хМРЕ 2921302 к 40А+Б.К. или 2хMS+Б.К. или 2хMSP0 | 2921302 |
 |

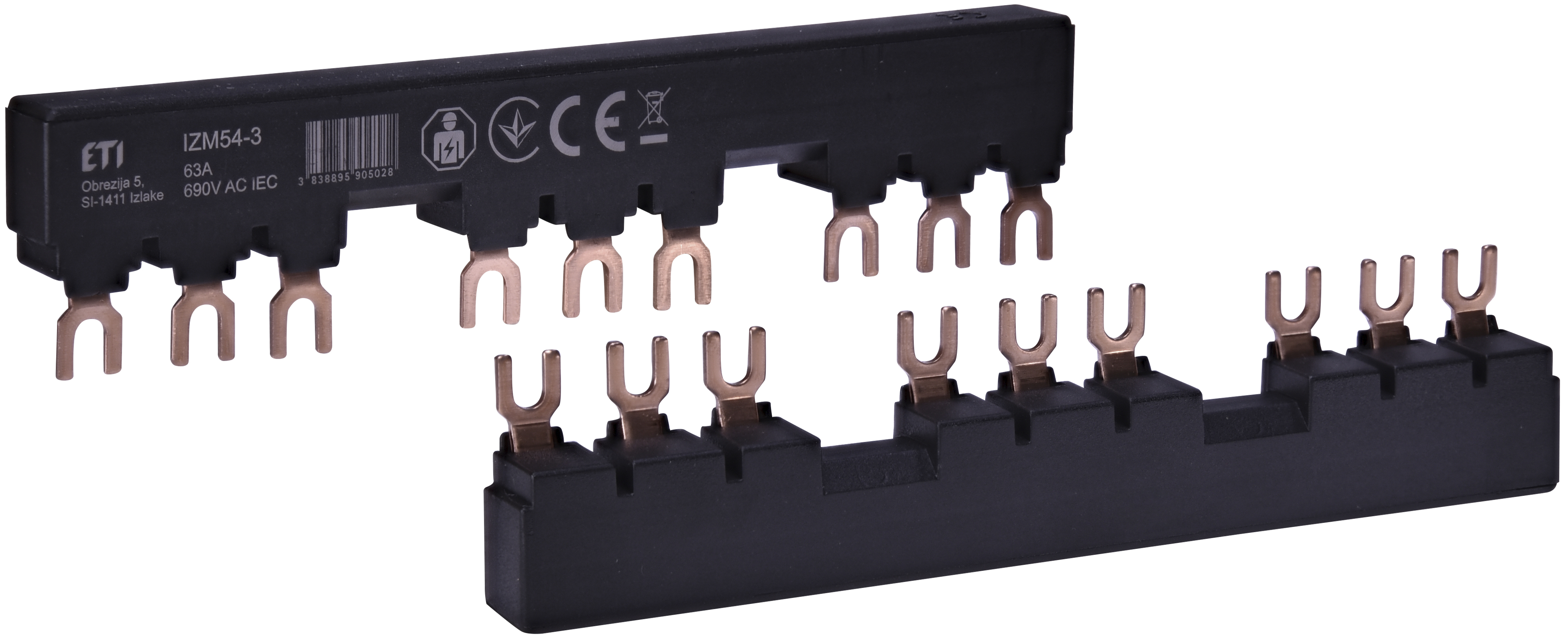

Соединительная шина изолированная ETI IZM54-3 3хМРЕ 2921303 к 40А+Б.К. или 3хMS+Б.К. или 3хMSP0 | 2921303 |
 |

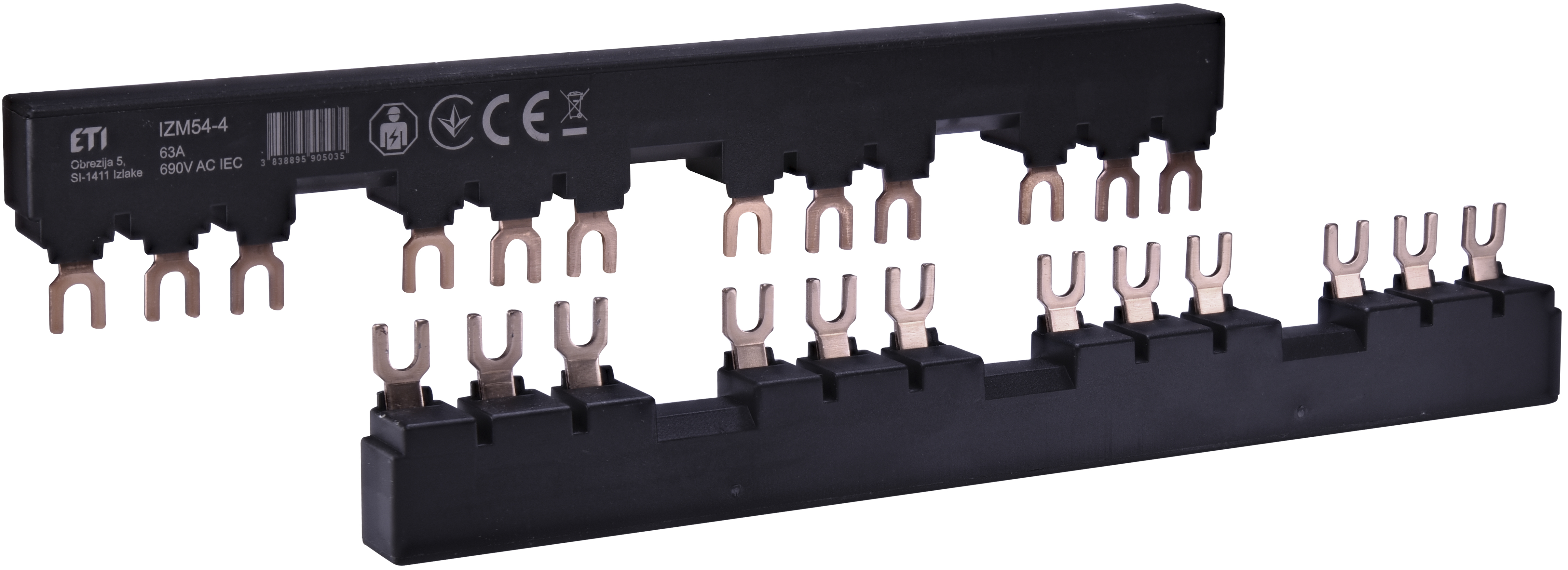

Соединительная шина изолированная ETI IZM54-4 4хМРЕ 2921304 к 40А+Б.К. или 4хMS+Б.К. или 4хMSP0 | 2921304 |
 |

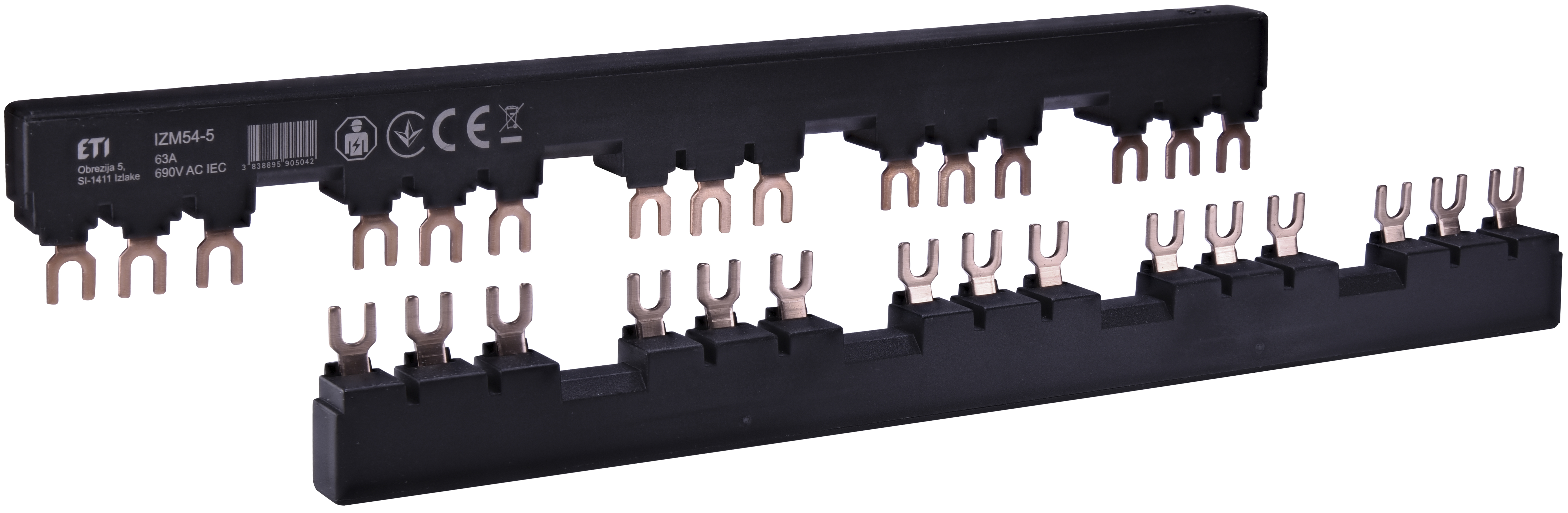

Соединительная шина изолированная ETI IZM54-5 5хМРЕ 2921305 к 40А+Б.К. или 5хMS+Б.К. или 5хMSP0 | 2921305 |
