Дифференциальные автоматические выключатели (автоматы) KZS-2M, KZS-4M

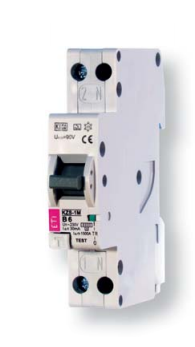

Дифференциальные автоматические выключатели KZS-1M, 1+N
Технические характеристики:
|
Отключающая способность |
6 кА (6.000А) |
|
Номинальный ток In |
6-25A |
|
Характеристики отключения |
В, С |
|
Номинальные токи утечки |
10, 30 mA |
|
Номинальная частота Fn |
50 Hz |
|
Тип |
А |
|
Сечение подключаемых проводников |
1-10 мм2 |
|
Ширина модуля |
18 мм |
|
Стандарты |
ІЕС 61009 |
Дифференциальные автоматические выключатели KZS - 1M
|
IN(A) |
IΔN(A) |
Тип |
Код B |
Тип |
Код C |
Вес (г) |
Упаковка (шт.) |
|
6 |
0,01 |
KZS-1M C6/0,01 6kA |
2175411 |
KZS-1M C6/0,01 6kA |
2175421 |
115 |
1/12 |
|
10 |
0,01 |
KZS-1M C10/0,01 6kA |
2175412 |
KZS-1M C10/0,01 6kA |
2175422 |
115 |
1/12 |
|
13 |
0,01 |
KZS-1M C13/0,01 6kA |
2175413 |
KZS-1M C13/0,01 6kA |
2175423 |
115 |
1/12 |
|
16 |
0,01 |
KZS-1M C16/0,01 6kA |
2175414 |
KZS-1M C16/0,01 6kA |
2175424 |
115 |
1/12 |
|
20 |
0,01 |
KZS-1M C20/0,01 6kA |
2175415 |
KZS-1M C20/0,01 6kA |
2175425 |
115 |
1/12 |
|
25 |
0,01 |
KZS-1M C25/0,01 6kA |
2175416 |
KZS-1M C25/0,01 6kA |
2175426 |
115 |
1/12 |
|
6 |
0,03 |
KZS-1M C6/0,03 6kA |
2175201 |
KZS-1M C6/0,03 6kA |
2175221 |
115 |
1/12 |
|
10 |
0,03 |
KZS-1M C10/0,03 6kA |
2175202 |
KZS-1M C10/0,03 6kA |
2175222 |
115 |
1/12 |
|
13 |
0,03 |
KZS-1M C13/0,03 6kA |
2175203 |
KZS-1M C13/0,03 6kA |
2175223 |
115 |
1/12 |
|
16 |
0,03 |
KZS-1M C16/0,03 6kA |
2175204 |
KZS-1M C16/0,03 6kA |
2175224 |
115 |
1/12 |
|
20 |
0,03 |
KZS-1M C20/0,03 6kA |
2175205 |
KZS-1M C20/0,03 6kA |
2175225 |
115 |
1/12 |
|
25 |
0,03 |
ZS-1M C25/0,03 6kA |
2175206 |
KZS-1M C25/0,03 6kA |
2175226 |
115 |
1/12 |
KZS-1M LT серия дифференциальных автоматических выключателей для использования в условиях низких температур окружающей среды (до -350C)

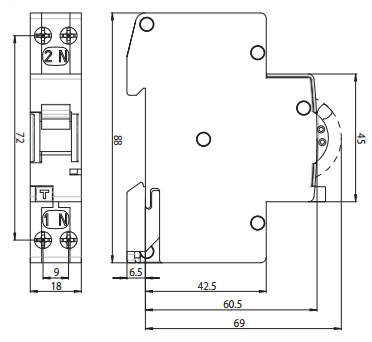

Дифференциальные автоматические выключатели KZS - 1M LT
|
IN(A) |
IΔN(A) |
Тип |
Код B |
Тип |
Код C |
Вес (г) |
Упаковка (шт.) |
|
6 |
0,03 |
KZS-1M LT C6/0,03 6kA |
2175231 |
KZS-1M LT C6/0,03 6kA |
2175241 |
115 |
1/12 |
|
10 |
0,03 |
KZS-1M LT C10/0,03 6kA |
2175232 |
KZS-1M LT C10/0,03 6kA |
2175242 |
115 |
1/12 |
|
13 |
0,03 |
KZS-1M LT C13/0,03 6kA |
2175233 |
KZS-1M LT C13/0,03 6kA |
2175243 |
115 |
1/12 |
|
16 |
0,03 |
KZS-1M LT C16/0,03 6kA |
2175234 |
KZS-1M LT C16/0,03 6kA |
2175244 |
115 |
1/12 |
|
20 |
0,03 |
KZS-1M LT C20/0,03 6kA |
2175235 |
KZS-1M LT C20/0,03 6kA |
2175245 |
115 |
1/12 |
|
25 |
0,03 |
KZS-1M LT C25/0,03 6kA |
2175236 |
KZS-1M LT C25/0,03 6kA |
2175246 |
115 |
1/12 |

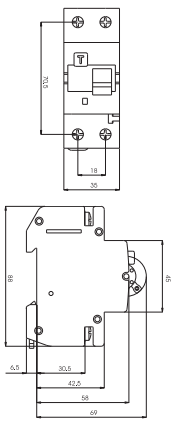

Дифференциальные автоматические выключатели KZS-2M, 1+N
Выключатель является комбинацией дифференциального реле и автоматического выключателя. Дифференциальные автоматические выключатели служат для защиты электрических цепей от токов короткого замыкания, перегрузок и токов утечки.
|
Номинальное напряжение |
230 V AC |
|
Номинальный ток |
6-40 A |
|
Номинальный ток утечки |
10, 30, 300mA |
|
Номинальная отключающая способность |
10 kA |
|
Степень защиты |
IP 40 |
|
Тип |
А АС |
|
Характеристика отключения |
В, С |
|
Сечение подключаемых проводников |
1-25 мм2 max. 3 Nm |
|
Соответствие стандартам |
PN-EN 61009, PN-IEC 61009 |
KZS-2M (10 kA) тип А IΔn= 10 mA
|
IN(A) |
IΔN(A) |
Тип |
Код B |
Тип |
Код C |
Вес (г) |
Упаковка (шт.) |
|
6 |
0,01 |
KZS-2M B 6/0,01 10kA |
2173211 |
KZS-2M C 6/0,01 10kA |
2173231 |
209 |
1/54 |
|
10 |
0,01 |
KZS-2M B10/0,01 10kA |
2173212 |
KZS-2M C10/0,01 10kA |
2173232 |
209 |
1/54 |
|
16 |
0,01 |
KZS-2M B16/0,01 10kA |
2173214 |
KZS-2M C16/0,01 10kA |
2173234 |
209 |
1/54 |
Дифференциальные автоматические выключатели KZS-2M (10 kA) тип А IΔn= 30 mA
|
IN(A) |
IΔN(A) |
Тип |
Код B |
Тип |
Код C |
Вес (г) |
Упаковка (шт.) |
|
6 |
0,03 |
KZS-2M B 6/0,03 10kA |
2173201 |
KZS-2M C 6/0,03 10kA |
2173221 |
209 |
1/54 |
|
10 |
0,03 |
KZS-2M B10/0,03 10kA |
2173202 |
KZS-2M C10/0,03 10kA |
2173222 |
209 |
1/54 |
|
13 |
0,03 |
KZS-2M B13/0,03 10kA |
2173203 |
KZS-2M C13/0,03 10kA |
2173223 |
209 |
1/54 |
|
16 |
0,03 |
KZS-2M B16/0,03 10kA |
2173204 |
KZS-2M C16/0,03 10kA |
2173224 |
209 |
1/54 |
|
20 |
0,03 |
KZS-2M B20/0,03 10kA |
2173205 |
KZS-2M C20/0,03 10kA |
2173225 |
209 |
1/54 |
|
25 |
0,03 |
KZS-2M B25/0,03 10kA |
2173206 |
KZS-2M C25/0,03 10kA |
2173226 |
209 |
1/54 |
|
32 |
0,03 |
KZS-2M B32/0,03 10kA |
2173207 |
KZS-2M C32/0,03 10kA |
2173227 |
209 |
1/54 |
|
40 |
0,03 |
KZS-2M B40/0,03 10kA |
2173208 |
KZS-2M C40/0,03 10kA |
2173228 |
209 |
1/54 |
Дифференциальные автоматические выключатели KZS-2M (10 kA) тип АC IΔn= 30 m
|
IN(A) |
IΔN(A) |
Тип |
Код B |
Тип |
Код C |
Вес (г) |
Упаковка (шт.) |
|
6 |
0,03 |
KZS-2M B 6/0,03 10kA |
2173101 |
KZS-2M C 6/0,03 10kA |
2173121 |
209 |
1/54 |
|
10 |
0,03 |
KZS-2M B10/0,03 10kA |
2173102 |
KZS-2M C10/0,03 10kA |
2173122 |
209 |
1/54 |
|
13 |
0,03 |
KZS-2M B13/0,03 10kA |
2173103 |
KZS-2M C13/0,03 10kA |
2173123 |
209 |
1/54 |
|
16 |
0,03 |
KZS-2M B16/0,03 10kA |
2173104 |
KZS-2M C16/0,03 10kA |
2173124 |
209 |
1/54 |
|
20 |
0,03 |
KZS-2M B20/0,03 10kA |
2173105 |
KZS-2M C20/0,03 10kA |
2173125 |
209 |
1/54 |
|
25 |
0,03 |
KZS-2M B25/0,03 10kA |
2173106 |
KZS-2M C25/0,03 10kA |
2173126 |
209 |
1/54 |
|
32 |
0,03 |
KZS-2M B32/0,03 10kA |
2173107 |
KZS-2M C32/0,03 10kA |
2173127 |
209 |
1/54 |
|
40 |
0,03 |
KZS-2M B40/0,03 10kA |
2173108 |
KZS-2M C40/0,03 10kA |
2173128 |
209 |
1/54 |
Дифференциальные автоматические выключатели KZS-2M (10 kA) тип АC IΔn= 300 mA
|
IN(A) |
IΔN(A) |
Тип |
Код B |
Тип |
Код C |
Вес (г) |
Упаковка (шт.) |
|
6 |
0,03 |
KZS-2M B 6/0,3 10kA |
2173301 |
KZS-2M C 6/0,3 10kA |
2173321 |
209 |
1/54 |
|
10 |
0,03 |
KZS-2M B10/0,3 10kA |
2173302 |
KZS-2M C10/0,3 10kA |
2173322 |
209 |
1/54 |
|
13 |
0,03 |
KZS-2M B13/0,3 10kA |
2173303 |
KZS-2M C13/0,3 10kA |
2173323 |
209 |
1/54 |
|
16 |
0,03 |
KZS-2M B16/0,3 10kA |
2173304 |
KZS-2M C16/0,3 10kA |
2173324 |
209 |
1/54 |
|
20 |
0,03 |
KZS-2M B20/0,3 10kA |
2173305 |
KZS-2M C20/0,3 10kA |
2173325 |
209 |
1/54 |
|
25 |
0,03 |
KZS-2M B25/0,3 10kA |
2173306 |
KZS-2M C25/0,3 10kA |
2173326 |
209 |
1/54 |
|
32 |
0,03 |
KZS-2M B32/0,3 10kA |
2173307 |
KZS-2M C32/0,3 10kA |
2173327 |
209 |
1/54 |
|
40 |
0,03 |
KZS-2M B40/0,3 10kA |
2173308 |
KZS-2M C40/0,3 10kA |
2173328 |
209 |
1/54 |
Дифференциальные автоматические выключатели KZS-4M 3P+N
Выключатель является комбинацией дифференциального реле и автоматического выключателя.
Дифференциальные автоматические выключатели служат для защиты электрических цепей от токов короткого замыкания, перегрузок и токов утечки.
|
Номинальное напряжение |
400 V АС |
|
Номинальный ток |
6-32 A |
|
Номинальный ток утечки |
30 mA |
|
Номинальная отключающая способность |
6kA |
|
Степень защитиы IP |
IP 40 |
|
Тип |
А, АС |
|
Характеристика отключения |
В, С |
|
Сечение поделючаемых проводников |
25/35 мм2 max. 2,4Nm |
|
Соответсвие стандартам |
PN-EN 61009, PN-IEC 61009 |
Дифференциальные автоматические выключатели KZS-4M 3p+N (6 kA) тип А IΔn= 30 mA
|
IN(A) |
IΔN(A) |
Тип |
Код B |
Тип |
Код C |
Вес (г) |
Упаковка (шт.) |
|
6 |
0,03 |
KZS-4M B 6/0,03 10kA |
2174901 |
KZS-4M C 6/0,03 10kA |
2174921 |
478 |
1/27 |
|
10 |
0,03 |
KZS-4M B10/0,03 10kA |
2174902 |
KZS-4M C10/0,03 10kA |
2174922 |
478 |
1/27 |
|
16 |
0,03 |
KZS-4M B16/0,03 10kA |
2174904 |
KZS-4M C16/0,03 10kA |
2174924 |
478 |
1/27 |
|
20 |
0,03 |
KZS-4M B20/0,03 10k |
2174905 |
KZS-4M C20/0,03 10kA |
2174925 |
478 |
1/27 |
|
25 |
0,03 |
KZS-4M B25/0,03 10kA |
2174906 |
KZS-4M C25/0,03 10kA |
2174926 |
478 |
1/27 |
|
32 |
0,03 |
KZS-4M B32/0,03 10kA |
2174907 |
KZS-4M C32/0,03 10kA |
2174927 |
478 |
1/27 |
Дифференциальные автоматические выключатели KZS-4M
|
IN(A) |
IΔN(A) |
Тип |
Код B |
Тип |
Код C |
Вес (г) |
Упаковка (шт.) |
|
6 |
0,03 |
KZS-4M B 6/0,03 10kA |
2174001 |
KZS-4M C 6/0,03 10kA |
2174021 |
478 |
1/27 |
|
10 |
0,03 |
KZS-4M B10/0,03 10kA |
2174002 |
KZS-4M C10/0,03 10kA |
2174021 |
478 |
1/27 |
|
16 |
0,03 |
KZS-4M B16/0,03 10kA |
2174004 |
KZS-4M C16/0,03 10kA |
2174024 |
478 |
1/27 |
|
20 |
0,03 |
ZS-4M B20/0,03 10kA |
2174005 |
KZS-4M C20/0,03 10kA |
2174025 |
478 |
1/27 |
|
25 |
0,03 |
KZS-4M B25/0,03 10kA |
2174006 |
KZS-4M C25/0,03 10kA |
2174026 |
478 |
1/27 |
|
32 |
0,03 |
KZS-4M B32/0,03 10kA |
2174007 |
KZS-4M C32/0,03 10kA |
2174027 |
478 |
1/27 |
Дифференциальные автоматические выключатели KZS-2M UT (помехозащищённые)
KZS-2M UT IΔn= 30 mA
|
lN(A) |
Тип AC |
Вес (г) |
Упаковка (шт.) |
|
|
Код В |
Код С |
|||
|
16 |
741615323 |
741616324 |
290 |
1/10 |
Блок контактов PS/SS KZS UT
|
lN(A) |
Код |
Контакты |
Вес (г) |
Упаковка(шт.) |
|
|
PS/SS KZS UT* |
769900102 |
NC, NC/NO |
40 |
1/10 |
|
Дифференциальные автоматические выключатели с защитой от повышенного напряжения LIMAT2-DN
Дифференциальные автоматические выключатели LIMAT-DN совмещают в себе автоматический выключатель, устройство защитного отключения и блок контроля напряжения. Дифференциальные автоматические выключатели LIMAT-DN имеют такие же функции, как LIMAT-SD, а также включают в себя блок контроля напряжения, который контролирует: повышенное напряжение (свыше 270У±10У), обрыв нейтрального и заземляющего проводников, замену фазного и нейтрального проводников, появление напряжения на нейтральном проводнике (около 45У±5У).
Особеность
- защита от короткого замыкания, токовых перегрузок, от повышенного напряжения;
- полная защита от прямых и косвенных прикосновений к токоведущим частям;
- Напряжение отключения: 270 ± 10 V;
- Время отключения: ≤ 0,2 с
- Не отключает при U = 300 V и t ≤ 0,05 с
- Отключает при U = 45 ± 5 V на нейтральном проводнике
- Отключает при смене фазного и нейтрального
- проводников (светодиодная сигнализация);
- Отключает при обрыве нейтрального или заземляющего проводников (светодиодная сигнализация)
Технические характеристики:
|
Номинальное напряжение |
230/400 V AC |
|
Номинальный ток |
6-50 A |
|
Номинальный ток утечки |
30, 100, 300 mA |
|
Номинальная отключающая способность |
10 kA; IN≤40 A, 6 kA; IN-50A |
|
Тип |
А, АС |
|
Характеристика отключения |
В, С |
|
Сечение поделючаемых проводников |
1-25 мм2 max. 3Nm |
|
Ширина |
LIMAT2 – 4 мод. LIMAT4 – 7.5 мод. |
|
Соответствие стандартам |
PN-EN 61009, PN-IEC 61009 |
В случае обрыва нейтрального проводника, напряжение на потребителях U2 и U3 может превысить фазное напряжение 230V. В случае применения выключателя LIMAT-DN его задачей является немедленное отключение напряжения питания на потребителях U2 и U3. Выключатель LIMAT-DN также защищает потребителей U2 и U3 в случае смены местами нейтрального и фазного проводников.
LIMAT2-DN IΔN= 30 mA
|
lN(А) |
Тип A |
Тип AC |
Упаковка (шт.) |
||
|
Код B |
Код С |
Код В |
Код С |
||
|
6 |
2052100 |
2052110 |
2052600 |
2052610 |
1/16 |
|
10 |
2052101 |
2052111 |
2052601 |
2052611 |
1/16 |
|
13 |
2052102 |
2052112 |
2052602 |
2052612 |
1/16 |
|
16 |
2052103 |
2052113 |
2052603 |
2052613 |
1/16 |
|
20 |
2052104 |
2052114 |
2052604 |
2052614 |
1/16 |
|
25 |
2052105 |
2052115 |
2052605 |
2052615 |
1/16 |
|
32 |
2052106 |
2052116 |
2052606 |
2052616 |
1/16 |
LIMAT2-DN IΔN= 100 mA
|
lN(А) |
Тип A |
Тип AC |
Упаковка (шт.) |
||
|
Код B |
Код С |
Код В |
Код С |
||
|
6 |
2052200 |
2052210 |
2052700 |
2052710 |
1/16 |
|
10 |
2052201 |
2052211 |
2052701 |
2052711 |
1/16 |
|
13 |
2052202 |
2052212 |
2052702 |
2052712 |
1/16 |
|
16 |
2052203 |
2052213 |
2052703 |
2052713 |
1/16 |
|
20 |
2052204 |
2052214 |
2052704 |
2052714 |
1/16 |
|
25 |
2052205 |
2052215 |
2052705 |
2052715 |
1/16 |
|
32 |
2052206 |
2052216 |
2052706 |
2052716 |
1/16 |
|
40 |
2052207 |
2052217 |
2052707 |
2052717 |
1/16 |
|
50 |
2052208 |
2052218 |
2052708 |
2052718 |
1/16 |
LIMAT2-DN IΔN= 300 mA
|
lN(А) |
Тип A |
Тип AC |
Упаковка (шт.) |
||
|
Код B |
Код С |
Код В |
Код С |
||
|
6 |
2052300 |
2052310 |
2052800 |
2052810 |
1/16 |
|
10 |
2052301 |
2052311 |
20527801 |
2052811 |
1/16 |
|
13 |
2052302 |
2052312 |
2052802 |
2052812 |
1/16 |
|
16 |
2052303 |
2052313 |
2052803 |
2052813 |
1/16 |
|
20 |
2052304 |
2052314 |
2052804 |
2052814 |
1/16 |
|
25 |
2052305 |
2052315 |
2052805 |
2052815 |
1/16 |
|
32 |
2052306 |
2052316 |
2052806 |
2052816 |
1/16 |
|
40 |
2052307 |
2052317 |
2052807 |
2052817 |
1/16 |
|
50 |
2052308 |
2052318 |
2052808 |
2052818 |
1/16 |
Официальный дилер ETI в Одессе, купить дифференциальные автоматические выключатели (автоматы) KZS-2M, KZS-4M ETI в Одессе, а так же в Украине в такиx городах как: Киев, Винница, Волынь, Днепропетровск, Донецк, Житомир, Запорожье, Ивано-Франковск, Кировоград, Луганск, Луцк, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Ужгород, Харьков, Херсон, Хмельницкий, Черкассы, Чернигов, Черновцы. Крым: Ялта, Севастополь, Симферополь, Феодосия, Евпатория, Алушта. Приобретайте продукцию ETI в Одессе по самым выгодным ценам.
