Автоматические выключатели (автоматы) ETIMAT P10

Автоматические выключатели ЕТ1МАТ Р10 DС применяются для защиты цепей постоянного тока от перегрузок и коротких замыканий. При напряжении до 220У DС применяются однополюсные автоматические выключатели, а при напряжении до 440У DС - двухполюсные выключатели с последовательно соединёнными полюсами. При подключении автоматических выключателей требуется соблюдать полярность. ВНИМАНИЕ: Ошибочное подключение полюсов приведёт к выходу автоматического выключателя из строя. Недопустимо заменять двухполюсный автоматический выключатель двумя однополюсными.

Номинальное напряжение U_N	230V/ 400V, max.60V DC
Номинальное напряжение изоляции U_i	500V
Минимальное рабочее напряжение U_min	12 V AC
Номинальный ток I_N	B,С-0,5...63A; D, K-0,5…32А
Номинальная частота	50/60 Hz
Отключающая способность	10 kA
Класс ограничения энергии	3
Характеристика отключения	B,C,D,K
Механический ресурс	20 тыс. циклов (I_N<32А)
Электрический ресурс	10 тыс. циклов (I_N>32А)
Сечение подключаемых проводников	1-25 мм², max. 2 Nm
Возможность пломбирования	ON-OFF
Рабочий диапазон темпера	-25°С... +55°С
Степень защиты	IP 20
Соответствие стандартам	PN-EN-60898, PN-IEK 60947-2

Автоматические выключатели ETIMAT P10 ETI

Автоматические выключатели ETIMAT P10 1-полюсные (U_N~230/400 V)

In [A]	Тип	Код В	Тип	Код С	Вес (г)	Упаковка (шт.)
0,5		-	ETIMAT P10 1p C 0,5	270501104	124	12/60
1		-	ETIMAT P10 1p C 1	270101102	124	12/60
2	-	-	ETIMAT P10 1p C 2	270201105	124	12/60
4	-	-	ETIMAT P10 1p C 4	270401101	124	12/60
6	ETIMAT P10 1p B 6	270600106	ETIMAT P10 1p C 6	270601107	124	12/60
10	ETIMAT P10 1p B 10	271000109	ETIMAT P10 1p C 10	271001100	121	12/60
13	ETIMAT P10 1p B 13	271300108	ETIMAT P10 1p C 13	271301109	121	12/60
16	ETIMAT P10 1p B 16	271600107	ETIMAT P10 1p C 16	271601108	121	12/60
20	ETIMAT P10 1p B 20	272000100	ETIMAT P10 1p C 20	272001101	121	12/60
25	ETIMAT P10 1p B 25	272500105	ETIMAT P10 1p C 25	272501106	121	12/60
32	ETIMAT P10 1p B 32	273200107	ETIMAT P10 1p C 32	273201108	121	12/60
40	ETIMAT P10 1p B 40	274000102	ETIMAT P10 1p C 40	274001103	130	12/60
50	ETIMAT P10 1p B 50	275000103	ETIMAT P10 1p C 50	275001104	130	12/60
63	ETIMAT P10 1p B 63	276300103	ETIMAT P10 1p C 63	276301104	130	12/60

Автоматические выключатели ETIMAT P10 1-полюсные + N (U_N~230/400

In [A]	Тип	Код В	Тип	Код С	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT P10 1p+N C 0,5	270511101	249	6/30
1	-	-	ETIMAT P10 1p+N C 1	270111109	249	6/30
2	-	-	ETIMAT P10 1p+N C 2	270211102	249	6/30
4	-	-	ETIMAT P10 1p+N C 4	270411108	249	6/30
6	ETIMAT P10 1p+N B 6	270610103	ETIMAT P10 1p+N C 6	270611104	249	6/30
10	ETIMAT P10 1p+N B 10	271010106	ETIMAT P10 1p+N C 10	271011107	245	6/30
13	ETIMAT P10 1p+N B 13	271310105	ETIMAT P10 1p+N C 13	271311106	245	6/30
16	ETIMAT P10 1p+N B 16	271610104	ETIMAT P10 1p+N C 16	271611105	245	6/30
20	ETIMAT P10 1p+N B 20	272010107	ETIMAT P10 1p+N C 20	272011108	245	6/30
25	ETIMAT P10 1p+N B 25	272510102	ETIMAT P10 1p+N C 25	272511103	245	6/30
32	ETIMAT P10 1p+N B 32	273210104	ETIMAT P10 1p+N C 32	273211105	245	6/30
40	ETIMAT P10 1p+N B 40	274010109	ETIMAT P10 1p+N C 40	274011100	261	6/30
50	ETIMAT P10 1p+N B 50	275010100	ETIMAT P10 1p+N C 50	275011101	261	6/30
63	ETIMAT P10 1p+N B 63	276310100	ETIMAT P10 1p+N C 63	276311101	261	6/30

Автоматические выключатели ETIMAT P10 2-полюсные (U_N~230/400 V)

Автоматические выключатели ETIMAT P10 2-полюсные

In [A]	Тип	Код В	Тип	Код С	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT P10 2p C 0,5	270521108	249	6/30
1	-	-	ETIMAT P10 2p C 1	270121106	249	6/30
2	-	-	ETIMAT P10 2p C 2	270221109	249	6/30
4	-	-	ETIMAT P10 2p C 4	270421105	249	6/30
6	ETIMAT P10 2p B 6	270620100	ETIMAT P10 2p C 6	270621101	249	6/30
10	ETIMAT P10 2p B 10	271020103	ETIMAT P10 2p C 10	271021104	245	6/30
13	ETIMAT P10 2p B 13	271320102	ETIMAT P10 2p C 13	271321103	245	6/30
16	ETIMAT P10 2p B 16	271620101	ETIMAT P10 2p C 16	271621102	245	6/30
20	ETIMAT P10 2p B 20	272020104	ETIMAT P10 2p C 20	272021105	245	6/30
25	ETIMAT P10 2p B 25	272520109	ETIMAT P10 2p C 25	272521100	245	6/30
32	ETIMAT P10 2p B 32	273220101	ETIMAT P10 2p C 32	273221102	245	6/30
40	ETIMAT P10 2p B 40	274020106	ETIMAT P10 2p C 40	274021107	261	6/30
50	ETIMAT P10 2p B 50	275020107	ETIMAT P10 2p C 50	275021108	261	6/30
63	ETIMAT P10 2p B 63	276320107	ETIMAT P10 2p C 63	276321108	261	6/30

Автоматические выключатели

ETIMAT P10 3-полюсные (U_N~230/400 V)

In [A]	Тип	Код В	Тип	Код С	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT P10 3p C 0,5	270531105	249	6/30
1	-	-	ETIMAT P10 3p C 1	270131103	249	6/30
2	-	-	ETIMAT P10 3p C 2	270231106	249	6/30
4	-	-	ETIMAT P10 3p C 4	270431102	249	6/30
6	ETIMAT P10 3p B 6	270630107	ETIMAT P10 3p C 6	270631108	249	6/30
10	ETIMAT P10 3p B 10	271030100	ETIMAT P10 3p C 10	271031101	245	6/30
13	ETIMAT P10 3p B 13	271330109	ETIMAT P10 3p C 13	271331100	245	6/30
16	ETIMAT P10 3p B 16	271630108	ETIMAT P10 3p C 16	271631109	245	6/30
20	ETIMAT P10 3p B 20	272030101	ETIMAT P10 3p C 20	272031102	245	6/30
25	ETIMAT P10 3p B 25	272530106	ETIMAT P10 3p C 25	272531107	245	6/30
32	ETIMAT P10 3p B 32	273230108	ETIMAT P10 3p C 32	273231109	245	6/30
40	ETIMAT P10 3p B 40	274030103	ETIMAT P10 3p C 40	274031104	261	6/30
50	ETIMAT P10 3p B 50	275030104	ETIMAT P10 3p C 50	275031105	261	6/30
63	ETIMAT P10 3p B 63	276330104	ETIMAT P10 3p C 63	276331105	261	6/30

Автоматические выключатели ETIMAT P10 3-полюсные+N (U_N~230/400 V)

In [A]	Тип	Код В	Тип	Код С	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT P10 3p+N C 0,5	270541102	249	6/30
1	-	-	ETIMAT P10 3p+N C 1	270141100	249	6/30
2	-	-	ETIMAT P10 3p+N C 2	270241103	249	6/30
4	-	-	ETIMAT P10 3p+N C 4	270441109	249	6/30
6	ETIMAT P10 3p+N B 6	270640104	ETIMAT P10 3p+N C 6	270641105	249	6/30
10	ETIMAT P10 3p+N B 10	271040107	ETIMAT P10 3p+N C 10	271041108	245	6/30
13	ETIMAT P10 3p+N B 13	271340106	ETIMAT P10 3p+N C 13	271341107	245	6/30
16	ETIMAT P10 3p+N B 16	271640105	ETIMAT P10 3p+N C 16	271641106	245	6/30
20	ETIMAT P10 3p+N B 20	272040108	ETIMAT P10 3p+N C 20	272041109	245	6/30
25	ETIMAT P10 3p+N B 25	272540103	ETIMAT P10 3p+N C 25	272541104	245	6/30
32	ETIMAT P10 3p+N B 32	273240105	ETIMAT P10 3p+N C 32	273241106	245	6/30
40	ETIMAT P10 3p+N B 40	274040100	ETIMAT P10 3p+N C 40	274041101	261	6/30
50	ETIMAT P10 3p+N B 50	275040101	ETIMAT P10 3p+N C 50	275041102	261	6/30
63	ETIMAT P10 3p+N B 63	276340101	ETIMAT P10 3p+N C 63	276341102	261	6/30

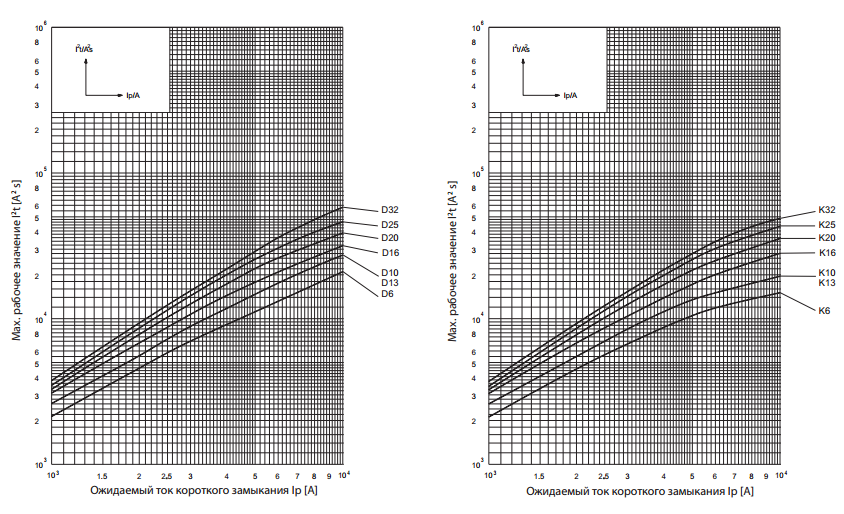

Автоматические выключатели ETIMAT P10 (характеристика D, K)

ETIMAT P10 (характеристика D, K) ETI

In [A]	Тип	Код D	Тип	Код K	Вес (г)	Упаковка (шт.)
0,5	ETIMAT P10 1p D 0,5	270502105	ETIMAT P10 1p K 0,5	270503106	124	12/60
1	ETIMAT P10 1p D 1	270102103	ETIMAT P10 1p K 1	270103104	124	12/60
2	ETIMAT P10 1p D 2	270202106	ETIMAT P10 1p K 2	270203107	124	12/60
4	ETIMAT P10 1p D 4	270402102	ETIMAT P10 1p K 4	270403103	124	12/60
6	ETIMAT P10 1p D 6	270602108	ETIMAT P10 1p K 6	270603109	124	12/60
10	ETIMAT P10 1p D 10	2111512	ETIMAT P10 1p K 10	271003102	121	12/60
13	ETIMAT P10 1p D 13	2111514	ETIMAT P10 1p K 13	271303101	121	12/60
16	ETIMAT P10 1p D 16	2111515	ETIMAT P10 1p K 16	271603100	121	12/60
20	ETIMAT P10 1p D 20	2111516	ETIMAT P10 1p K 20	272003103	121	12/60
25	ETIMAT P10 1p D 25	2111517	ETIMAT P10 1p K 25	272503108	121	12/60
32	ETIMAT P10 1p D 32	273202109	ETIMAT P10 1p K 32	273203100	121	12/60

Автоматические выключатели ETIMAT P10 2-полюсные (U_N~230/400 V)

ETIMAT P10 2-полюсные (U N ~230/400 V) ETI

In [A]	Тип	Код D	Тип	Код K	Вес (г)	Упаковка (шт.)
0,5	ETIMAT P10 2p D 0,5	270512102	ETIMAT P10 2p K 0,5	270513103	249	6/30
1	ETIMAT P10 2p D 1	270112100	ETIMAT P10 2p K 1	270113101	249	6/30
2	ETIMAT P10 2p D 2	270212103	ETIMAT P10 2p K 2	270213104	249	6/30
4	ETIMAT P10 2p D 4	270412109	ETIMAT P10 2p K 4	270413100	249	6/30
6	ETIMAT P10 2p D 6	270612105	ETIMAT P10 2p K 6	270613106	249	6/30
10	ETIMAT P10 2p D 10	271012108	ETIMAT P10 2p K 10	271013109	245	6/30
13	ETIMAT P10 2p D 13	271312107	ETIMAT P10 2p K 13	271313108	245	6/30
16	ETIMAT P10 2p D 16	271612106	ETIMAT P10 2p K 16	271613107	245	6/30
20	ETIMAT P10 2p D 20	272012109	ETIMAT P10 2p K 20	272013100	245	6/30
25	ETIMAT P10 2p D 25	272512104	ETIMAT P10 2p K 25	272513105	245	6/30
32	ETIMAT P10 2p D 32	273212106	ETIMAT P10 2p K 32	273213107	245	6/30

Автоматические выключатели ETIMAT P10 3-полюсные (U~230/400 V)

In [A]	Тип	Код D	Тип	Код K	Вес (г)	Упаковка (шт.)
0,5	ETIMAT P10 3p D 0,5	270532106	ETIMAT P10 3p K 0,5	270533107	377	4/20
1	ETIMAT P10 3p D 1	270132104	ETIMAT P10 3p K 1	270133105	377	4/20
2	ETIMAT P10 3p D 2	270232107	ETIMAT P10 3p K 2	270233108	377	4/20
4	ETIMAT P10 3p D 4	270432103	ETIMAT P10 3p K 4	270433104	377	4/20
6	ETIMAT P10 3p D 6	270632109	ETIMAT P10 3p K 6	270633100	377	4/20
10	ETIMAT P10 3p D 10	271032102	ETIMAT P10 3p K 10	271033103	367	4/20
13	ETIMAT P10 3p D 13	271332101	ETIMAT P10 3p K 13	271333102	367	4/20
16	ETIMAT P10 3p D 16	271632100	ETIMAT P10 3p K 16	271633101	367	4/20
20	ETIMAT P10 3p D 20	272032103	ETIMAT P10 3p K 20	272033104	367	4/20
25	ETIMAT P10 3p D 25	272532108	ETIMAT P10 3p K 25	272533109	367	4/20
32	ETIMAT P10 3p D 32	273232100	ETIMAT P10 3p K 32	273233101	367	4/20

Автоматические выключатели ETIMAT P10 3-полюсные + N (U_N~230/400 V)

ETIMAT P10 3-полюсные + N (U N ~230/400 V) ETI

In [A]	Тип	Код D	Тип	Код K	Вес (г)	Упаковка (шт.)
0,5	ETIMAT P10 3p+N D 0,5	270542103	ETIMAT P10 3p+N K 0,5	270543104	500	3/15
1	ETIMAT P10 3p+N D 1	270142101	ETIMAT P10 3p+N K 1	270143102	500	3/15
2	ETIMAT P10 3p+N D 2	270242104	ETIMAT P10 3p+N K 2	270243105	500	3/15
4	ETIMAT P10 3p+N D 4	270442100	ETIMAT P10 3p+N K 4	270443101	500	3/15
6	ETIMAT P10 3p+N D 6	270642106	ETIMAT P10 3p+N K 6	270643107	500	3/15
10	ETIMAT P10 3p+N D 10	271042109	ETIMAT P10 3p+N K 10	271043100	488	3/15
13	ETIMAT P10 3p+N D 13	271342108	ETIMAT P10 3p+N K 13	271343109	488	3/15
16	ETIMAT P10 3p+N D 16	271642107	ETIMAT P10 3p+N K 16	271643108	488	3/15
20	ETIMAT P10 3p+N D 20	272042100	ETIMAT P10 3p+N K 20	272043101	488	3/15
25	ETIMAT P10 3p+N D 25	272542105	ETIMAT P10 3p+N K 25	272543106	488	3/15
32	ETIMAT P10 3p+N D 32	273242107	ETIMAT P10 3p+N K 32	273243108	488	3/15

Автоматические выключатели ETIMAT P10 DC (для постоянного тока)

Автоматические выключатели ETIMAT Р10 ОС применяются для защиты цепей постоянного тока от перегрузок и коротких замыканий. При напряжении до 220У DC применяются однополюсные автоматические выключатели, а при напряжении до 440У ОС - двухполюсные выключатели с последовательно соединёнными полюсами. При подключении автоматических выключателей требуется соблюдать полярность. ВНИМАНИЕ: Ошибочное подключение полюсов приведёт к выходу автоматического выключателя из строя. Недопустимо заменять двухполюсный автоматический выключатель двумя однополюсными.

Автоматические выключатели ETIMAT P10 DC ETI

Номинальноенапряжение
1- полюсные	220 V
2- полюсные	220V/440V
ПостояннаявремениL/R.	4 мс
Номинальныйток	0.5-63 А
Отключающаяспособность	6 kA
Характеристикаотключения	B, C
Класс ограничения энергии	3
Сечение подключаемых проводников	1-25 мм², max. 3Nm
Монтаж на шину	TH35
Ширина модуля	18 мм
Возможность пломбирования	ON-OFF
Вспомогательный предохранитель	100А; Характеристика: gG-gL
Рабочий диапазон температур	-25°С... +50°С
Соответствие стандартам	РN-IЕС-898, PN-EN 60898

Автоматические выключатели ETIMAT P10 DC 1-полюсные (UN —220 V DC)

In [A]	Тип	Код В	Тип	Код С	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT P10 DC 1p C 0,5A	260501107	124	12/60
1	-	-	ETIMAT P10 DC 1p C 1A	260101107	124	12/60
2	-	-	ETIMAT P10 DC 1p C 2A	260020108	124	12/60
4	-	-	ETIMAT P10 DC 1p C 4A	260401104	124	12/60
6	ETIMAT P10 DC 1p B 6A	260600109	ETIMAT P10 DC 1p C 6A	260601100	124	12/60
10	ETIMAT P10 DC 1p B 10A	261000102	ETIMAT P10 DC 1p C 10A	261001103	121	12/60
13	ETIMAT P10 DC 1p B 13A	261300101	ETIMAT P10 DC 1p C 13A	261301102	121	12/60
16	ETIMAT P10 DC 1p B 16A	261600100	ETIMAT P10 DC 1p C 16A	261601101	121	12/60
20	ETIMAT P10 DC 1p B 20A	262000103	ETIMAT P10 DC 1p C 20A	262001104	121	12/60
25	ETIMAT P10 DC 1p B 25A	262500108	ETIMAT P10 DC 1p C 25A	262501109	121	12/60
32	ETIMAT P10 DC 1p B 32A	263200100	ETIMAT P10 DC 1p C 32A	263201101	121	12/60
40	ETIMAT P10 DC 1p B 40A	264000105	ETIMAT P10 DC 1p C 40A	264001106	130	12/60
50	ETIMAT P10 DC 1p B 50A	265000106	ETIMAT P10 DC 1p C 50A	265001107	130	12/60
63	ETIMAT P10 DC 1p B 63A	266300106	ETIMAT P10 DC 1p C 63A	266301107	130	12/60

Автоматические выключатели ETIMAT P10 DC 2-полюсные (UN —220/440 V DC)

In [A]	Тип	Код В	Тип	Код С	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT P10 DC 2p C 0,5A	260521101	249	6/30
1	-	-	ETIMAT P10 DC 2p C 1A	260121109	249	6/30
2	-	-	ETIMAT P10 DC 2p C 2A	260221102	249	6/30
4	-	-	ETIMAT P10 DC 2p C 4A	260421108	249	6/30
6	ETIMAT P10 DC 2p B 6A	260620103	ETIMAT P10 DC 2p C 6A	260621104	249	6/30
10	ETIMAT P10 DC 2p B 10A	261020106	ETIMAT P10 DC 2p C 10A	261021107	245	6/30
13	ETIMAT P10 DC 2p B 13A	261320105	ETIMAT P10 DC 2p C 13A	261321106	245	6/30
16	ETIMAT P10 DC 2p B 16A	261620104	ETIMAT P10 DC 2p C 16A	261621105	245	6/30
20	ETIMAT P10 DC 2p B 20A	262020107	ETIMAT P10 DC 2p C 20A	262021108	245	6/30
25	ETIMAT P10 DC 2p B 25A	262520102	ETIMAT P10 DC 2p C 25A	262521103	245	6/30
32	ETIMAT P10 DC 2p B 32A	263201104	ETIMAT P10 DC 2p C 32A	263221105	245	6/30
40	ETIMAT P10 DC 2p B 40A	264020109	ETIMAT P10 DC 2p C 40A	264021100	261	6/30
50	ETIMAT P10 DC 2p B 50A	265020100	ETIMAT P10 DC 2p C 50A	265021101	261	6/30
63	ETIMAT P10 DC 2p B 63A	266320100	ETIMAT P10 DC 2p C 63A	266321101	261	6/30

ETIMAT P10 DC У ETI ETI

Аксессуары к ETIMAT P10 и ETIMAT P10 DC

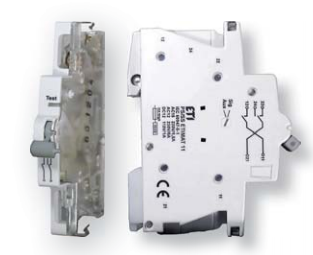

Дополнительный сигнальный контакт PS/SS ETIMAT P10

PS/SS Ell служит для дистанционной сигнализации состояния контактной группы автоматического выключателя (вкл ючен/выключей или аварийно отключен). Ширина модуля составляет 9 мм.

Технические характеристики

Номинальное напряжениеи U_N	230VAC/110VDC
Номинальный ток I_N	6A AC/1ADC
Степень защиты	IP20
Рабочая температура	Max 35°С
Температура хранения	-40°С...+70°С
Сечение подключаемых проводников	mах. 1.5 мм², mах. 0,8 Nm
Контакты	1xNC. 1xNC/NO
Соответствие стандартам	PN - EN 62019

Устройство может работать как блок контактов илисигнальный контакт; в зависимости от настройки устройство можно использовать для дистанционной сигнализации положения выключателя или для индикации аварийного срабатывания выключателей серии ETIMAT P10. Дополнительный контакт - сигнализация положения контактов ETIMAT P10. Сигнальный контакт - сигнализация аварийного срабатывания ETIMAT P10

Независимый расцепитель DA ETIMAT P1

Независимый расцепитель DA ЕТ1МАТ Р10 применяется для дистанционного отключения автоматических выключателей серии ЕТIМАТ Р10, ЕТIМАТ Р10 ОС с номиналами от 0,5 до 63А и монтируется с правой стороны.

Технические характеристики:

Номинальное напряжениеи U_N	230VAC/110VDC
Номинальный ток I_N	6A AC/1ADC
Степень защиты	IP20
Рабочая температура	Max 35°С
Температура хранения	-40°С...70°С
Сечение подключаемых проводников	mах. 1.5 мм2, mах. 0,8 Nm
Контакты	1xNC. 1xNC/NO
Соответствие стандартам	PN - EN 62019

Независимый расцепитель DA ETIMAT P10

Тип	Код	Вес (г)	Упаковка (шт.)
DA ETIMAT P10 12-60V AC/DC	770620105	110	1/54
DA ETIMAT P10 110-250V AC	772520104	110	1/54

Расцепитель минимального напряжения UA ETIMAT P10

Тип	Код	Вес (г)	Упаковка (шт.)
UA ETIMAT P10/ 230 V	782520101	96	1/12
UA ETIMAT P10 / 48V	780620102	96	1/12

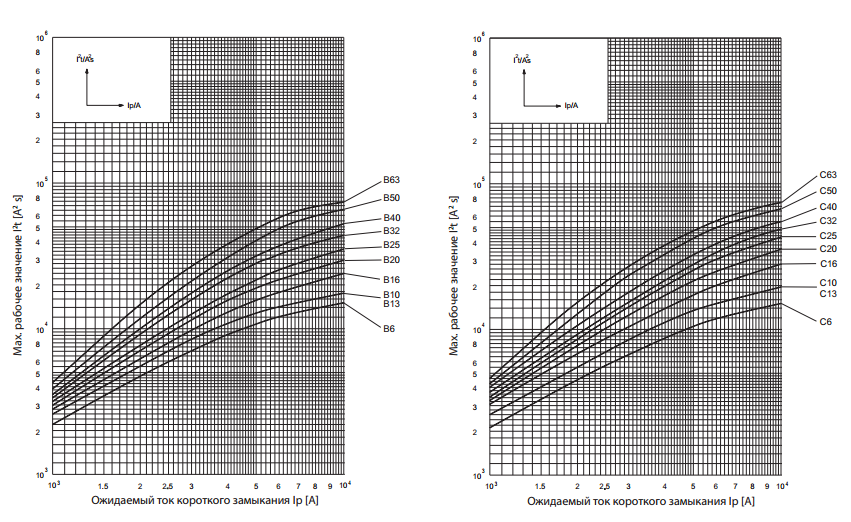

Характеристики отключения автоматических выключателей ETIMAT P10

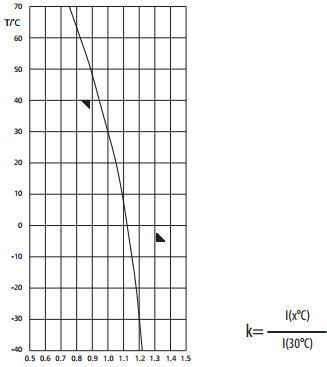

Влияние температуры окружающей среды на характеристики отключения

Корректировочный коэффициент, влияющий на характеристики отключения свыше 30 сек
I(x°C) - значение тока при определенном значении t°C
I(30°C) - значение тока при температуре 30°C

Температура окружающей среды

Автоматические выключатели ETIMAT P10 купить на складе в Одессе, а так же осуществляется доставка по всей Украине. Вы можете купить продукцию ETI обратившись в нашу компанию в Одессе. Приобретайте продукцию ETI в Одессе по самым выгодным ценам.
