Автоматические выключатели (автоматы) ETIMAT 6 и ETIMAT 10

Автоматические выключатели дифреле (УЗО), диф. автоматы

Автоматические выключатели применяются для защиты электрических цепей от перегрузок и коротких замыканий. Серии автоматов ETIMAT 6 и ETIMAT 10 используются как на объектах бытового, так и промышленного назначения. К достоинствам этих автоматов можно отнести возможность присоединения "вилочной" шины питания как сверху, так и снизу, наличие индикации "ON/OFF", возможность монтажа дополнительных аксессуаров, особая система фиксации на DIN-рейку, обеспечивающая быстрое снятие автомата без демонтажа шинной сборки, возможность опломбировки и высокую надежность.

Автоматические выключатели ETIMAT 6

Технические характеристики:
Номинальное напряжение U_N	~230V/400V, 50/60Hz max. 60V DC
Номинальное напряжение изоляции U_i	500V - при нормальных условиях
Номинальный ток I_N	хар-ка В: 6-63А; хар-ка С, D: 0,5-63 А
Отключающая способность	6 kA;
Класс ограничения энергии	3
Характеристика отключения	B, C, D
Механический ресурс	20 тыс. циклов
Электрический ресурс	10 тыс. циклов
Сечение подключаемых проводников	1 - 25 мм2, max. 3 Nm
Монтаж	на шину TH 35
Ширина модуля	18 мм
Возможность пломбирования	ON–OFF
Соответствие стандартам	IEC 6098, EN 60898
Рабочий диапазон температур	-25°C — +50°C
Степень защиты	IP 20

Автоматические выключатели ETIMAT 6 1-полюсные (U N ~230/400 V)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 6 1p C 0,5	2141501	ETIMAT 6 1p D 0,5	2161501	115	12/108
1	-	-	ETIMAT 6 1p C 1	2141504	ETIMAT 6 1p D 1	2161504	115	12/108
1,6	-	-	ETIMAT 6 1p C 1,6	2141507	ETIMAT 6 1p D 1,6	2161507	115	12/108
2	-	-	ETIMAT 6 1p C 2	2141508	ETIMAT 6 1p D 2	2161508	115	12/108
4	-	-	ETIMAT 6 1p C 4	214151	ETIMAT 6 1p D 4	2161510	115	12/108
6	ETIMAT 6 1p B 6	2111512	ETIMAT 6 1p C 6	2141512	ETIMAT 6 1p D 6	2161512	112	12/108
10	ETIMAT 6 1p B 10	2111514	ETIMAT 6 1p C 10	2141513	ETIMAT 6 1p D10	2161514	112	12/108
13	ETIMAT 6 1p B 13	2111515	ETIMAT 6 1p C 13	2141514	ETIMAT 6 1p D13	2161515	112	12/108
16	ETIMAT 6 1p B 16	2111516	ETIMAT 6 1p C 16	2141515	ETIMAT 6 1p D14	2161516	112	12/108
20	ETIMAT 6 1p B 20	2111517	ETIMAT 6 1p C 20	2141516	ETIMAT 6 1p D15	2161517	112	12/108
25	ETIMAT 6 1p B 25	2111518	ETIMAT 6 1p C 25	2141517	ETIMAT 6 1p D16	2161518	112	12/108
32	ETIMAT 6 1p B 32	2111519	ETIMAT 6 1p C 32	2141518	ETIMAT 6 1p D32	2161519	112	12/108
40	ETIMAT 6 1p B 40	2111520	ETIMAT 6 1p C 40	2141519	ETIMAT 6 1p D40	2161520	112	12/108
50	ETIMAT 6 1p B 50	2111521	ETIMAT 6 1p C 50	2141520	ETIMAT 6 1p D50	2161521	123	12/108
63	ETIMAT 6 1p B 63	2111522	ETIMAT 6 1p C 63	2141521	ETIMAT 6 1p D63	2161522	123	12/108

Автоматические выключатели ETIMAT 6 1-полюсные + N (U N ~230/400 V

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 6 1p+N C 0,5	2142501	ETIMAT 6 1p+N D 0,5	2162501	232	6/54
1	-	-	ETIMAT 6 1p+N C 1	2142504	ETIMAT 6 1p+N D 1	2162504	232	6/54
1,6	-	-	ETIMAT 6 1p C 1,6	2142507	ETIMAT 6 1p+N D 1,6	2162507	232	6/54
2	-	-	ETIMAT 6 1p+N C 1,6	2142508	ETIMAT 6 1p+N D 2	2162508	232	6/54
4	-	-	ETIMAT 6 1p+N C 2	214251	ETIMAT 6 1p+N D 4	2162510	232	6/54
6	ETIMAT 6 1p+N B 6	2112512	ETIMAT 6 1p C 6	2142512	ETIMAT 6 1p+N D 6	2162512	227	6/54
10	ETIMAT 6 1p+N B 6	2112514	ETIMAT 6 1p C 10	2142513	ETIMAT 6 1p+N D 10	2162514	227	6/54
13	ETIMAT 6 1p+N B 13	2112515	ETIMAT 6 1p C 13	2142514	ETIMAT 6 1p+N D 13	2162515	227	6/54
16	ETIMAT 6 1p+N B 16	2112516	ETIMAT 6 1p C 16	2142515	ETIMAT 6 1p+N D 16	2162516	227	6/54
20	ETIMAT 6 1p+N B 20	2112517	ETIMAT 6 1p C 20	2142516	ETIMAT 6 1p+N D 20	2162517	227	6/54
25	ETIMAT 6 1p+N B 25	2112518	ETIMAT 6 1p C 25	2142517	ETIMAT 6 1p+N D 25	2162518	227	6/54
32	ETIMAT 6 1p+N B 32	2112519	ETIMAT 6 1p C 32	2142518	ETIMAT 6 1p+N D 32	2162519	227	6/54
40	ETIMAT 6 1p+N B 40	2112520	ETIMAT 6 1p C 40	2142519	ETIMAT 6 1p+N D 40	2162520	227	6/54
50	ETIMAT 6 1p+N B 50	2112521	ETIMAT 6 1p C 50	2142520	ETIMAT 6 1p+N D 50	2162521	245	6/54
63	ETIMAT 6 1p+N B 63	2112522	ETIMAT 6 1p C 63	2142521	ETIMAT 6 1p+N D 62	2162522	245	6/54

Автоматические выключатели ETIMAT 6 2-полюсные (UN~230/400 V)

Автоматические выключатели ETIMAT 6 2-полюсные (UN~230/400 V) ETI (ЕТИ)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 6 2p C 0,5	2143501	ETIMAT 6 2p D 0,5	2163501	232	6/54
1	-	-	ETIMAT 6 2p C 1	2143504	ETIMAT 6 2p D 1	2163504	232	6/54
1,6	-	-	ETIMAT 6 1p C 1,6	2143507	ETIMAT 6 2p D 1,6	2163507	232	6/54
2	-	-	ETIMAT 6 2p C 1,6	2143508	ETIMAT 6 2p D 2	2163508	232	6/54
4	-	-	ETIMAT 6 2p C 2	214351	ETIMAT 6 2p D 4	2163510	232	6/54
6	ETIMAT 6 2p B 6	2113512	ETIMAT 6 1p C 6	2143512	ETIMAT 6 2p D 6	2163512	227	6/54
10	ETIMAT 6 2p B 6	2113514	ETIMAT 6 2p C 10	2143513	ETIMAT 6 2p D 10	2163514	227	6/54
13	ETIMAT 6 2p B 13	2113515	ETIMAT 6 2p C 13	2143514	ETIMAT 6 2p D 13	2163515	227	6/54
16	ETIMAT 6 2p B 16	2113516	ETIMAT 6 2p C 16	2143515	ETIMAT 6 2p D 16	2163516	227	6/54
20	ETIMAT 6 2p B 20	2113517	ETIMAT 6 2p C 20	2143516	ETIMAT 6 2p D 20	2163517	227	6/54
25	ETIMAT 6 2p B 25	2113518	ETIMAT 6 2p C 25	2143517	ETIMAT 6 2p D 25	2163518	227	6/54
32	ETIMAT 6 2p B 32	2113519	ETIMAT 6 2p C 32	2143518	ETIMAT 6 2p D 32	2163519	227	6/54
40	ETIMAT 6 2p B 40	2113520	ETIMAT 6 2p C 40	2143519	ETIMAT 6 2p D 40	2163520	227	6/54
50	ETIMAT 6 2p B 50	2113521	ETIMAT 6 2p C 50	2143520	ETIMAT 6 2p D 50	2163521	245	6/54
63	ETIMAT 6 2p B 63	2113522	ETIMAT 6 2p C 63	2143521	ETIMAT 6 2p D 63	2163522	245	6/54

Автоматические выключатели ETIMAT 6 3-полюсные (UN~230/400 V)

Автоматические выключатели ETIMAT 6 3-полюсные (UN~230/400 V) ETI (ЕТИ)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 6 3p C 0,5	2145501	ETIMAT 6 3p D 0,5	2165501	354	4/36
1	-	-	ETIMAT 6 3p C 1	2145504	ETIMAT 6 3p D 1	2165504	354	4/36
1,6	-	-	ETIMAT 6 1p C 1,6	2145507	ETIMAT 6 3p D 1,6	2165507	354	4/36
2	-	-	ETIMAT 6 3p C 1,6	2145508	ETIMAT 6 3p D 2	2165508	345	4/36
4	-	-	ETIMAT 6 3p C 2	214551	ETIMAT 6 3p D 4	2165510	345	4/36
6	ETIMAT 6 3p B 6	2115512	ETIMAT 6 1p C 6	2145512	ETIMAT 6 3p D 6	2165512	345	4/36
10	ETIMAT 6 3p B 6	2115514	ETIMAT 6 1p C 10	2145513	ETIMAT 6 3p D 10	2165514	345	4/36
13	ETIMAT 6 3p B 13	2115515	ETIMAT 6 1p C 13	2145514	ETIMAT 6 3p D 13	2165515	345	4/36
16	ETIMAT 6 3p B 16	2115516	ETIMAT 6 1p C 16	2145515	ETIMAT 6 3p D 16	2165516	345	4/36
20	ETIMAT 6 3p B 20	2115517	ETIMAT 6 1p C 20	2145516	ETIMAT 6 3p D 20	2165517	345	4/36
25	ETIMAT 6 3p B 25	2115518	ETIMAT 6 1p C 25	2145517	ETIMAT 6 3p D 25	2165518	345	4/36
32	ETIMAT 6 3p B 32	2115519	ETIMAT 6 1p C 32	2145518	ETIMAT 6 3p D 32	2165519	345	4/36
40	ETIMAT 6 3p B 40	2115520	ETIMAT 6 1p C 40	214519	ETIMAT 6 3p D 40	2165520	345	4/36
50	ETIMAT 6 3p B 50	2115521	ETIMAT 6 1p C 50	2145521	ETIMAT 6 3p D 50	2165521	372	4/36
63	ETIMAT 6 3p B 63	2115522	ETIMAT 6 1p C 63	2145521	ETIMAT 6 3p D 63	2165522	372	4/36

Автоматические выключатели ETIMAT 6 3-полюсные + N (UN~230/400 V)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 6 3p+N C 0,5	2146501	ETIMAT 6 3p+N D 0,5	2166501	469	3/27
1	-	-	ETIMAT 6 3p+N C 1	2146504	ETIMAT 6 3p+N D 1	2166504	469	3/27
1,6	-	-	ETIMAT 6 1p C 1,6	2146507	ETIMAT 6 3p+N D 1,6	2166507	469	3/27
2	-	-	ETIMAT 6 3p+N C 1,6	2146508	ETIMAT 6 3p+N D 2	2166508	469	3/27
4	-	-	ETIMAT 6 3p+N C 2	214651	ETIMAT 6 3p+N D 4	2166510	469	3/27
6	ETIMAT 6 3p+N B 6	2116512	ETIMAT 6 1p C 6	2146512	ETIMAT 6 3p+N D 6	2166512	459	3/27
10	ETIMAT 6 3p+N B 6	2116514	ETIMAT 6 1p C 10	2146513	ETIMAT 6 3p+N D 10	2166514	459	3/27
13	ETIMAT 6 3p+N B 13	2116515	ETIMAT 6 1p C 13	2146514	ETIMAT 6 3p+N D 13	2166515	459	3/27
16	ETIMAT 6 3p+N B 16	2116516	ETIMAT 6 1p C 16	2146515	ETIMAT 6 3p+N D 16	2166516	459	3/27
20	ETIMAT 6 3p+N B 20	2116517	ETIMAT 6 1p C 20	2146516	ETIMAT 6 3p+N D 20	2166517	459	3/27
25	ETIMAT 6 3p+N B 25	2116518	ETIMAT 6 1p C 25	2146517	ETIMAT 6 3p+N D 25	2166518	459	3/27
32	ETIMAT 6 3p+N B 32	2116519	ETIMAT 6 1p C 32	2146518	ETIMAT 6 3p+N D 32	2166519	459	3/27
40	ETIMAT 6 3p+N B 40	2116520	ETIMAT 6 1p C 40	214619	ETIMAT 6 3p+N D 40	2166520	459	3/27
50	ETIMAT 6 3p+N B 50	2116521	ETIMAT 6 1p C 50	2146521	ETIMAT 6 3p+N D 50	2166521	493	3/27
63	ETIMAT 6 3p+N B 63	2116522	ETIMAT 6 1p C 63	2146521	ETIMAT 6 3p+N D 63	2166522	493	3/27

Автоматические выключатели ETIMAT 1N 6-32A, 1p+N

Автоматические выключатели ETIMAT 1N 6-32A, 1p+NО

1p+N в одном модуле,
индикация положения контактной группы,
новый метод монтажа на шину ТН 35.

Технические характеристики

Номинальное напряжение	230V AC
Номинальный ток	6-32 А
Характеристика отключения	В, С
Номинальная частота	50 Hz
Отключающая способность	6kA
Сечение подключаемых проводников	1-10мм²
Ширина модуля	18мм
Соответствие стандартам	IEC 60898, EN 60898

ETIMAT 1N 1-полюсные + N (1-модуль) (UN ~230/400 V)

In [A]		Тип	Код В	Тип	Код С	Упаковка (шт.)
6	ETIMAT 1N B 6A		2191101	ETIMAT 1N C 6A	2191121		12/108
10	ETIMAT 1N B 10A		2191102	ETIMAT 1N C 10A	2191122		12/108
13	ETIMAT 1N B 13A		2191103	ETIMAT 1N C 13A	2191123		12/108
16	ETIMAT 1N B 16A		2191104	ETIMAT 1N C 16A	2191124		12/108
20	ETIMAT 1N B 20A		2191105	ETIMAT 1N C 20A	2191125		12/108
25	ETIMAT 1N B 25A		2191106	ETIMAT 1N C 25A	2191126		12/108
32	ETIMAT 1N B 32A		2191107	ETIMAT 1N C 32A	2191127		12/108

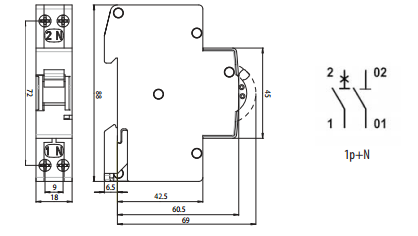

chem1

Автоматические выключатели ETIMAT 10

Автоматические выключатели применяются для защиты электрических цепей переменного тока от перегрузок и коротких замыканий.

Технические характеристики
Номинальное напряжение U_N	~230V/400V, 50/60Hz max. 60V DC
Номинальное напряжение изоляции U_i	500V - при нормальных условиях
Номинальный ток IN	0,5 – 125 A
Отключающая способность	(0,5 – 40 A) 10 kA; (50 – 63 A) 6 kA;
Класс ограничения энергии	3
Характеристика отключения	B, C, D
Механический ресурс	20 тыс. циклов
Электрический ресурс	10 тыс. циклов
Сечение подключаемых проводников	1 - 25 мм², max. 3 Nm (0,5 - 63 А)
Монтаж	на шину TH 35
Ширина модуля	18 мм (0,5 - 63 А)
Возможность пломбирования	ON–OFF
Соответствие стандартам	PN- EN 60898, PN-IEC 60947-2
Рабочий диапазон температур	-25°C — +50°C
Степень защиты	IP 20

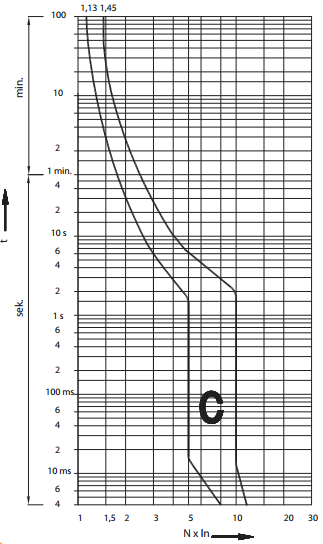

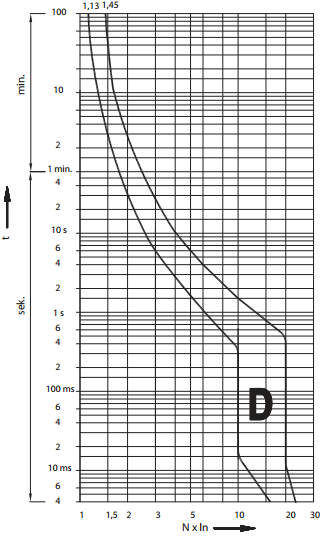

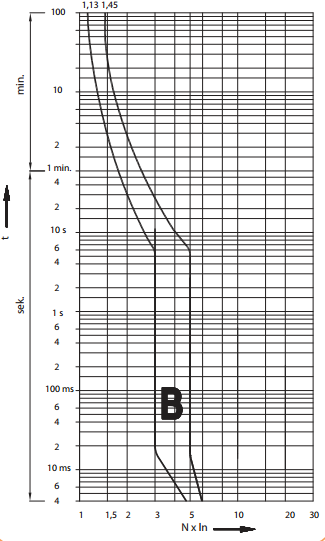

Характеристики отключения

Характеристика	Ток испытания	Время отключения	Состояние
B, C, D	1,13 I_N	t ≥ 3600 s	не отключает
B, C, D	1,45 I_N	t < 3600 s	отключает
B, C, D	2,55 I_N	1 s < t < 60 s	отключает
B	3,00 I_N	t ≥ 0,1 s	не отключает
C	5,00 I_N	t ≥ 0,1 s	не отключает
D	10,00 I_N	t ≥ 0,1 s	не отключает
B	5,00 I_N	t ≥ 0,1 s	отключает
C	10,00 I_N	t ≥ 0,1 s	отключает
D	20,00 I_N	t ≥ 0,1 s	отключает

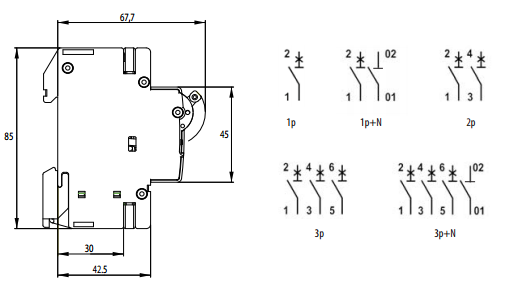

chema2

Автоматические выключатели ETIMAT 10 1-полюсные (UN~230/400 V)

Автоматические выключатели ETIMAT 10 0,5 - 63A ETI(ЕТИ)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 10 1p C 0,5	2131701	ETIMAT 10 1p D 0,5	2166501	115	12/108
1	-	-	ETIMAT 10 1p C 1	2131704	ETIMAT 10 1p D 1	2166504	115	12/108
1,6	-	-	ETIMAT 10 1p C 1,6	2131707	7 ETIMAT 10 1p D 1,6	2166507	115	12/108
2	-	-	ETIMAT 10 1p C 2	2131708	ETIMAT 10 1p D 2	2166508	115	12/108
4	-	-	ETIMAT 10 1p C 2	2131710	ETIMAT 10 1p D 4	2166510	115	12/108
6	ETIMAT 10 1p B 6	2121712	ETIMAT 6 1p C 6	2131712	ETIMAT 10 1p D 6	2166512	112	12/108
10	ETIMAT 10 1p B 10	2121714	ETIMAT 6 1p C 10	2131714	ETIMAT 10 1p D 10	2166514	112	12/108
13	ETIMAT 10 1p B 13	2121715	ETIMAT 6 1p C 13	2131715	ETIMAT 10 1p D 13	2166515	112	12/108
16	ETIMAT 10 1p B 16	2121716	ETIMAT 6 1p C 16	2131716	ETIMAT 10 1p D 16	2166516	112	12/108
20	ETIMAT 10 1p B 20	2121717	ETIMAT 10 1p C 20	2131717	ETIMAT 10 1p D 20	2166517	112	12/108
25	ETIMAT 10 1p B 25	2121718	ETIMAT 10 1p C 25	2131718	ETIMAT 10 1p D 25	2166518	112	12/108
32	ETIMAT 10 1p B 32	2121719	ETIMAT 10 1p C 32	2131719	ETIMAT 10 1p D 32	2166519	112	12/108
40	ETIMAT 10 1p B 40	2121720	ETIMAT 10 1p C 40	2131720	ETIMAT 10 1p D 40	2166520	112	12/108
50	ETIMAT 10 1p B 50	2121721	ETIMAT 10 1p C 50	2131721	ETIMAT 10 1p D 50	2166521	123	12/108
63	ETIMAT 10 1p B 63	2121722	ETIMAT 10 1p C 63	2131722	ETIMAT 10 1p D 63	2151722	123	12/108

ВНИМАНИЕ: Автоматические выключатели с характеристикой D имеют норму упаковки - 1/108 шт

Автоматические выключатели ETIMAT 10 1-полюсные + N (UN~230/400 V)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 10 1p+N C 0,5	21321701	ETIMAT 10 1p+N D 0,5	2152701	232	12/108
1	-	-	ETIMAT 10 1p+N C 1	2132704	ETIMAT 10 1p+N D 1	2152704	232	12/108
1,6	-	-	ETIMAT 10 1p+N C 1,6	2132707	7 ETIMAT 10 1p+N D 1,6	2152707	232	12/108
2	-	-	ETIMAT 10 1p+N C 2	2132708	ETIMAT 10 1p+N D 2	2152708	227	12/108
4	-	-	ETIMAT 10 1p+N C 2	2132710	ETIMAT 10 1p+N D 4	2152710	227	12/108
6	ETIMAT 10 1p+N B 6	2122712	ETIMAT 6 1p+N C 6	2132712	ETIMAT 10 1p+N D 6	2152712	227	12/108
10	ETIMAT 10 1p+N B 10	2122714	ETIMAT 6 1p+N C 10	2132714	ETIMAT 10 1p+N D 10	2152714	227	12/108
13	ETIMAT 10 1p+N B 13	2122715	ETIMAT 6 1p+N C 13	2132715	ETIMAT 10 1p+N D 13	2152715	227	12/108
16	ETIMAT 10 1p+N B 16	2122716	ETIMAT 6 1p+N C 16	2132716	ETIMAT 10 1p+N D 16	2152716	227	12/108
20	ETIMAT 10 1p+N B 20	2122717	ETIMAT 10 1p+N C 20	2132717	ETIMAT 10 1p+N D 20	2152717	227	12/108
25	ETIMAT 10 1p+N B 25	2122718	ETIMAT 10 1p+N C 25	2132718	ETIMAT 10 1p+N D 25	2152718	227	12/108
32	ETIMAT 10 1p+N B 32	2122719	ETIMAT 10 1p+N C 32	2132719	ETIMAT 10 1p+N D 32	2152719	227	12/108
40	ETIMAT 10 1p+N B 40	2122720	ETIMAT 10 1p+N C 40	2132720	ETIMAT 10 1p+N D 40	2152720	227	12/108
50	ETIMAT 10 1p+N B 50	2122721	ETIMAT 10 1p+N C 50	2132721	ETIMAT 10 1p+N D 50	2152721	245	12/108
63	ETIMAT 10 1p+N B 63	2121722	ETIMAT 10 1p+N C 63	2132722	ETIMAT 10 1p+N D 63	2152722	245	12/108

ВНИМАНИЕ: Автоматические выключатели с характеристикой D имеют норму упаковки - 1/54 шт.

Автоматические выключатели ETIMAT 10 2-полюсные (UN~230/400 V)

Автоматические выключатели ETIMAT 10 ETIMAT 10 2-полюсные (UN ~230/400 V) ETI(ЕТИ)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 10 2p C 0,5	2133701	ETIMAT 10 2p D 0,5	2153701	232	6/54
1	-	-	ETIMAT 10 2p C 1	2133704	ETIMAT 10 2p D 1	2153704	232	6/54
1,6	-	-	ETIMAT 10 2p C 1,6	2133707	7 ETIMAT 10 2p D 1,6	2153707	232	6/54
2	-	-	ETIMAT 10 2p C 2	2133708	ETIMAT 10 2p D 2	2153708	232	6/54
4	-	-	ETIMAT 10 2p C 2	2133710	ETIMAT 10 2p D 4	2153710	232	6/54
6	ETIMAT 10 2p B 6	2123712	ETIMAT 6 2p C 6	2133712	ETIMAT 10 2p D 6	2153712	227	6/54
10	ETIMAT 10 2p B 10	2123714	ETIMAT 6 2p C 10	2133714	ETIMAT 10 2p D 10	2153714	227	6/54
13	ETIMAT 10 2p B 13	2123715	ETIMAT 6 2p C 13	2133715	ETIMAT 10 2p D 13	2153715	227	6/54
16	ETIMAT 10 2p B 16	2123716	ETIMAT 6 2p C 16	2133716	ETIMAT 10 2p D 16	2153716	227	6/54
20	ETIMAT 10 2p B 20	2123717	ETIMAT 10 2p C 20	2132717	ETIMAT 10 2p D 20	2153717	227	6/54
25	ETIMAT 10 2p B 25	2123718	ETIMAT 10 2p C 25	2132718	ETIMAT 10 2p D 25	2153718	227	6/54
32	ETIMAT 10 2p B 32	2123719	ETIMAT 10 2p C 32	2132719	ETIMAT 10 2p D 32	2153719	227	6/54
40	ETIMAT 10 2p B 40	2123720	ETIMAT 10 2p C 40	2132720	ETIMAT 10 2p D 40	2153720	227	6/54
50	ETIMAT 10 2p B 50	2122721	ETIMAT 10 2p C 50	2132721	ETIMAT 10 2p D 50	2153721	245	6/54
63	ETIMAT 10 2p B 63	2121722	ETIMAT 10 2p C 63	2132722	ETIMAT 10 2p D 63	2153722	245	6/54

Автоматические выключатели ETIMAT 10 3-полюсные (UN~230/400 V)

Автоматические выключатели ETIMAT 10 ETIMAT 10 3-полюсные (UN ~230/400 V) ETI(ЕТИ)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 10 3p C 0,5	2135701	ETIMAT 10 3p D 0,5	2155701	354	4/36
1	-	-	ETIMAT 10 3p C 1	2135704	ETIMAT 10 3p D 1	2155704	354	4/36
1,6	-	-	ETIMAT 10 3p C 1,6	2135707	7 ETIMAT 10 3p D 1,6	2155707	354	4/36
2	-	-	ETIMAT 10 3p C 2	2135708	ETIMAT 10 3p D 2	2155708	354	4/36
4	-	-	ETIMAT 10 3p C 2	2135710	ETIMAT 10 3p D 4	2155710	354	4/36
6	ETIMAT 10 3p B 6	2125712	ETIMAT 6 3p C 6	2135712	ETIMAT 10 3p D 6	2155712	345	4/36
10	ETIMAT 10 3p B 10	21235714	ETIMAT 6 3p C 10	2135714	ETIMAT 10 3p D 10	2155714	345	4/36
13	ETIMAT 10 3p B 13	2125715	ETIMAT 6 3p C 13	2135715	ETIMAT 10 3p D 13	2155715	345	4/36
16	ETIMAT 10 3p B 16	2125716	ETIMAT 6 3p C 16	2135716	ETIMAT 10 3p D 16	2155716	345	4/36
20	ETIMAT 10 3p B 20	2125717	ETIMAT 10 3p C 20	2135717	ETIMAT 10 3p D 20	2155717	345	4/36
25	ETIMAT 10 3p B 25	2125718	ETIMAT 10 3p C 25	2135718	ETIMAT 10 3p D 25	2155718	345	4/36
32	ETIMAT 10 3p B 32	2125719	ETIMAT 10 3p C 32	2135719	ETIMAT 10 3p D 32	2155719	345	4/36
40	ETIMAT 10 3p B 40	2125720	ETIMAT 10 3p C 40	2135720	ETIMAT 10 3p D 40	2155720	345	4/36
50	ETIMAT 10 3p B 50	2125721	ETIMAT 10 3p C 50	2135721	ETIMAT 10 3p D 50	2155721	372	4/36
63	ETIMAT 10 3p B 63	2125722	ETIMAT 10 3p C 63	2135722	ETIMAT 10 3p D 63	2155722	372	4/36

ВНИМАНИЕ: Автоматические выключатели с характеристикой D имеют норму упаковки - 1/36 шт

Автоматические выключатели ETIMAT 10 3-полюсные + N (UN~230/400 V)

In [A]	Тип	Код В	Тип	Код С	Тип	Код D	Вес (г)	Упаковка (шт.)
0,5	-	-	ETIMAT 10 3p+N C 0,5	2136701	ETIMAT 10 3p+N D 0,5	2156701	469	3/27
1	-	-	ETIMAT 10 3p+N C 1	2136704	ETIMAT 10 3p+N D 1	2156704	469	3/27
1,6	-	-	ETIMAT 10 3p+N C 1,6	2136707	7 ETIMAT 10 3p+N D 1,6	2156707	469	3/27
2	-	-	ETIMAT 10 3p+N C 2	2136708	ETIMAT 10 3p+N D 2	2156708	469	3/27
4	-	-	ETIMAT 10 3p+N C 2	2136710	ETIMAT 10 3p+N D 4	2156710	469	3/27
6	ETIMAT 10 3p+N B 6	2126712	ETIMAT 6 3p+N C 6	2136712	ETIMAT 10 3p+N D 6	2156712	459	3/27
10	ETIMAT 10 3p+N B 10	21236714	ETIMAT 6 3p+N C 10	2136714	ETIMAT 10 3p+N D 10	2156714	459	4/36
13	ETIMAT 10 3p+N B 13	2126715	ETIMAT 6 3p+N C 13	2136715	ETIMAT 10 3p+N D 13	2156715	459	3/27
16	ETIMAT 10 3p+N B 16	2126716	ETIMAT 6 3p+N C 16	2136716	ETIMAT 10 3p+N D 16	2156716	459	3/27
20	ETIMAT 10 3p+N B 20	2126717	ETIMAT 10 3p+N C 20	2136717	ETIMAT 10 3p+N D 20	2156717	459	3/27
25	ETIMAT 10 3p+N B 25	2126718	ETIMAT 10 3p+N C 25	2136718	ETIMAT 10 3p+N D 25	2156718	459	3/27
32	ETIMAT 10 3p+N B 32	2126719	ETIMAT 10 3p+N C 32	2136719	ETIMAT 10 3p+N D 32	2156719	459	3/27
40	ETIMAT 10 3p+N B 40	2126720	ETIMAT 10 3p+N C 40	2136720	ETIMAT 10 3p+N D 40	2156720	459	3/27
50	ETIMAT 10 3p+N B 50	2126721	ETIMAT 10 3p+N C 50	2136721	ETIMAT 10 3p+N D 50	2156721	493	3/27
63	ETIMAT 10 3p+N B 63	2126722	ETIMAT 10 3p+N C 63	2136722	ETIMAT 10 3p+N D 63	2156722	493	3/27

ВНИМАНИЕ: Автоматические выключатели с характеристикой D имеют норму упаковки - 1/27 шт.

Автоматические выключатели ETIMAT 10 80-125A

ETIMAT 10, 80-125 A

Технические характеристики

Номинальное напряжение	230/400V AC, 60V DC
Номинальный ток	80, 100, 125A
Характеристики отключения	C, D
Номинальная частота	50/60 Hz
Номинальное напряжение изоляции	440V AC
Устойчивость изоляции U_imp	4kV
Отключающая способность	Характеристика С	I_n=80, 100 A	20kA (EN 60947-2)
		I_n=125 A	15kA (EN 60947-2)
	Характеристика D	I_n=80 A	20kA (EN 60947-2)
		I_n=100 A	15kA (EN 60947-2)
Класс ограничения энергии	3
Сечение подключаемых проводников	2,6-50 мм²
Ширина модуля	27 мм
Монтаж	Шина TH35 (EN 50022)
Механический ресурс	Min. 20 тыс. циклов
Электрический ресурс	Min. 10 тыс. циклов
Возможность пломбирования	ON - OFF
Рабочий диапазон температур	-25°C - +50°C
Степень защиты	IP 20
Соответствие стандартам	PN-EN 60898, PN-EN 60947-2

Автоматические выключатели ETIMAT 10 1-полюсные (UN ~230/400 V)

In [A]	Тип	Код C	Тип	Код D	Вес (г)	Упаковка (шт.)
80	ETIMAT 10 1p C 80	2131731	ETIMAT 10 1p D 80	2151731	231	2/72
100	0 ETIMAT 10 1p C 100	2131732	ETIMAT 10 1p D 100	2151732	231	2/72
125	ETIMAT 10 1p C 125	2131733			231	2/72

Автоматические выключатели ETIMAT 10 2-полюсные (UN ~230/400 V)

In [A]	Тип	Код C	Тип	Код D	Вес (г)	Упаковка (шт.)
80	ETIMAT 10 2p C 80	2133731	ETIMAT 10 2p D 80	2153731	466	1/36
100	0 ETIMAT 10 2p C 100	2133732	ETIMAT 10 2p D 100	2153732	466	1/36
125	ETIMAT 10 2p C 125	2133733			466	1/36

chema6

Автоматические выключатели ETIMAT 10 3-полюсные (UN ~230/400 V)

In [A]	Тип	Код C	Тип	Код D	Вес (г)	Упаковка (шт.)
80	ETIMAT 10 3p C 80	2136731	ETIMAT 10 3p D 80	2156731	466	1/36
100	ETIMAT 10 3p C 100	2136732	ETIMAT 10 3p D 100	2156732	466	1/36
125	ETIMAT 10 3p C 125	2136733			466	1/36

chema8

Автоматические выключатели ETIMAT 10 3-полюсные +N (UN ~230/400 V)

In [A]	Тип	Код C	Тип	Код D	Вес (г)	Упаковка (шт.)
80	0 ETIMAT 10 3p+N C 80	2136731	ETIMAT 10 3p+N D 80	2156731	466	1/36
100	ETIMAT 10 3p+N C 100	2136732	ETIMAT 10 3p+N D 100	2156732	466	1/36
125	ETIMAT 10 3p+N C 125	2136733			466	1/36

chema9

Характеристики отключения I-t при 50/60 Hz

Характеристики отключения ETI

Grafik Har3

Сопротивление и потери мощности

Характеристика	I N [A]	R [m:]	ΔP [W]
C, D	0,5	4500	1,12
	1	1800	1,80
	1,6	450	1,15
	2	280	1,08
	4	110	1,70
B, C, D	6	29	1,08
	10	13	1,30
	13	11,6	2,00
	16	9,0	2,30
	20	5,3	2,00
	25	4,1	2,50
	32	2,6	2,70
	40	1,96	3,20
	50	1,5	4,00
	63	1,15	4,80

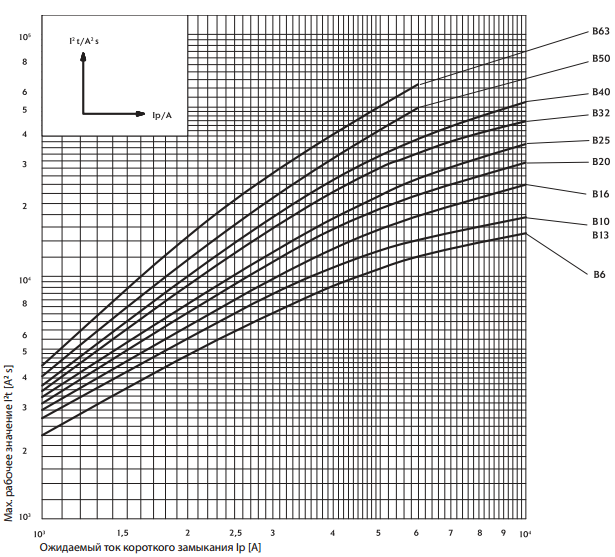

Характеристика I2 t

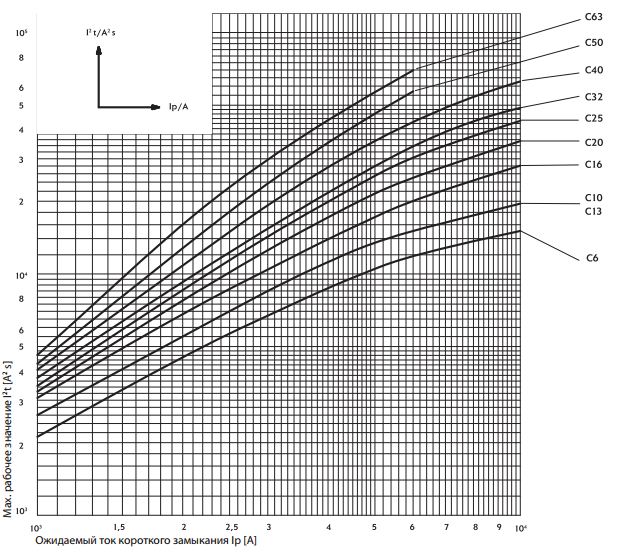

Характеристика I2 t

Изменение корректирующего коэффициента в зависимости от внешних факторов

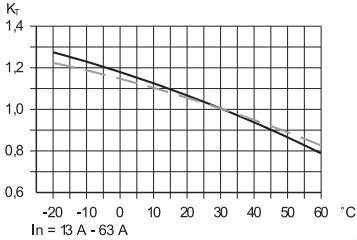

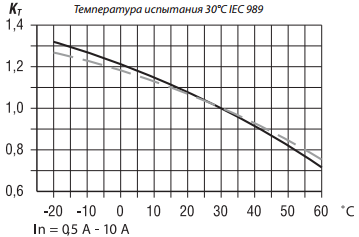

Зависимость тока отключения автоматического выключателя ETIMAT 6/10 от температуры окружающей среды (°C) KT

grafik10

grafik11

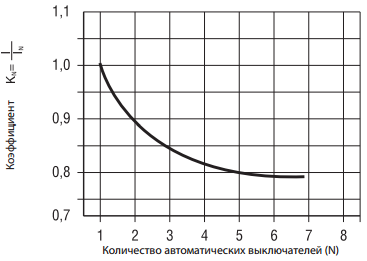

Зависимость тока отключения автоматических выключателей ETIMAT 6/10 установленных рядом в одном щите KN

grafik12

Зависимость тока отключения автоматических выключателей ETIMAT 6/10 от продолжительности нагрузки Kd

Для продолжительной нагрузки значение
коэффициента Kd = 0,9
Максимальный продолжительный ток нагрузки на автоматический выключатель ETIMAT 6 или ETIMAT 10
I=IN x KN x KTx Kd

Таблица подбора плавких вставок к автоматическим выключателям ETIMAT 6 и ETIMAT 10 для построения селективных схем защиты

ETIMAT 6, ETIMAT 10

Автоматические выключатели ETIMAT 6 0,5 - 63A купить на складе в Одессе, а так же осуществляется доставка по всей Украине. Вы можете купить продукцию ETI обратившись в нашу компанию в Одессе. Приобретайте продукцию ETI в Одессе по самым выгодным ценам.

Представительство компании ETI в лице компании ООО Электроконтроль предоставляет продукцию Электротехнического концерна ETI ElektroeLement d.d. (ETИ электроэлемент) по подразделам: SM, ETISIG, D, D0, С, NH, ULTRA QUICK, VV, ETISURGE, IZOLATORY, ETILINE, SPOJ, ETITRAFO, TC, ETIPOWER, ETISWITCH, ASTI, EVE, EVESWITCH, ETIREL, ETICONTROL, ETICON CP, ETITEC, DIDO/UPO, ETIMETR, ETIBREAK включающие в свой состав: автоматические выключатели, дифференциальные автоматические выключатели, диферецыальные, реле, воздушные автоматические выключатели, ограничители тока, промышленные автоматические выключатели, защиты двигателей, реле контроля напряжения, реле уровня контроля АВP, компоненты систем компенсации реактивной мощности, регуляторы реактивной мощностидроселей, анализаторы арматура предохранители, держатели предохранителей, техническая керамика, компоненты для защиты фотоэлектрических систем, перекидные рубильники, выключатели нагрузки, устройства защитного отключения, реле времени, импульсное реле, суточное реле, сумеречное реле, контакторы, бесшумные контакторы, магнитные пускатели, индикаторы, измерительные приборы, вольтметры, амперметры, разрядники, кнопки, диммеры, датчики движения, проходные клеммы, наборные клеммы, монтажные клеммы, клеммники, вводно-распределительные блоки, фазные шины, кабельные разветвители, промышленные автоматические выключатели, таймеры, минищитки, настенные щитки, напольные щиты, секционные щиты, распределительные щитки, квартирные щитки, щитки электрические, щитки модульные, щиты с монтажной панелью, щиты учетно распределительные, щиты этажные, шкафы монтажные, шкафы распределения электроэнергии, влагозащитные щитки, термостаты, герметичные щиты, радиосистемы ("Радиошин"), светорегуляторы и многое другое для инженерии в отрасли электромонтажа.

Всё предоставляемое оборудование, компания Электроконтроль поддерживает наличие на складе широкого ассортимента продукции и осуществляет доставку в города на территории Украины, такие как: Автономная республика Крым, Винница, Волынь, Днепропетровск, Донецк, Житомир, Закарпатье, Запорожье, Ивано-Франковск, Киев, Кировоград, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Суммы, Тернополь, Харьков, Херсон, Хмельницк, Черкассы, Чернигов, Севастополь, Кривой Рог и др. города Украины.

Контакты

Подробнее: https://ecshop.com.ua/
