Дифференциальные реле EFI

Дифференциальные реле применяются в целях защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям, которые могут оказаться под напряжением в результате повреждения изоляции, и защиты оборудования от возможного возникновения
пожара. Устройства применяются в сетях со схемами заземления ТN-S, TN-C-S, IT.

Особенности

  • возможность подключения шины питания,
  • подключение питания как сверху так и снизу,
  • широкий диапазон номинальных токов,
  • легкий монтаж блока контактов,
  • наличие дугогасительной камеры на каждой  контактной группе,
  • дифференциальные реле EFI изготавливаются в версиях: двухполюсных EFI-2 и четырехполюсных EFI-4 без временной задержки типа АС и А, быстродействующие тип G, а также селективные - EFI-4 S тип АС.
  • Тип А: защита от переменных и пульсирующих токов утечки;
  • Тип АС: защита от переменных токов утечки

Дифференциальные реле EFI (6kA)

Технические характеристики:

Номинальное напряжение ик

-230 V/400 V 50Hz

Номинальный ток IN

25 А, 40 А

Номинальный ток утечки IΔN

0,03A

Вспомогательный предохранитель (max)

100 А gL-gG

Степень защиты IР

IP 20 (IP40)

Класс изоляции

B-VDE 0110

Сечение подключаемых проводников

1-25 мм2 (1-35 мм2 для 100А)

Соответствие стандартам

PN-EN 61008, PN-IEC 61008, DIN 0664 T1

















  Дифференциальные реле  ок утечки  0,03 Дифференциальные реле EFI (6kA)  ETI2-полюсные EFI6-2 тип AC (6kA)

IN(A)

IΔN(A)

Тип

Код

Вес (г)

Упаковка (шт.)

25

0,03

EFI6-2 25/003-AC

2062132

230

1/54

40

0,03

EFI6-2 40/003-AC

2062132

230

1/54

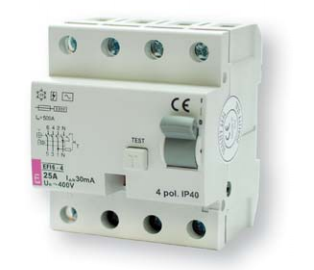

4-полюсные EFI6-4 тип AC (6kA) ETI  Дифференциальные реле 4-полюсные EFI6-4 тип AC (6kA)

IN(A)

IΔN(A)

Тип

Код

Вес (г)

Упаковка (шт.)

25

0,03

EFI6-4 25/003-AC

2062137

393

1/27

40

0,03

EFI6-4 40/003-AC

2062138

393

1/27











Дополнительные аксессуары для EFI (16-80A)

Блок контактов PS EFI для дифференциальных реле EFI (16-80A)

Блок контактов РБ ЕР1 для дифференциальных реле ЕРI : 16-80А)

Описание:

  •  Блок контактов PS ЕFI монтируется с правой стороны дифференциального реле ЕFI (16-80А).
  • Применяется для дистанционной сигнализации состояния контактной группы дифференциального реле ЕFI (16-80А).

Технические характеристики:

Номинальный ток

АС12 6А230У/ОС12 1А110У

Сечениеподключаемыхпроводников

0,75-1,5 мм2

Ширинамодуля

9 мм



Дополнительные аксессуары для EFI (16-80A) ETI

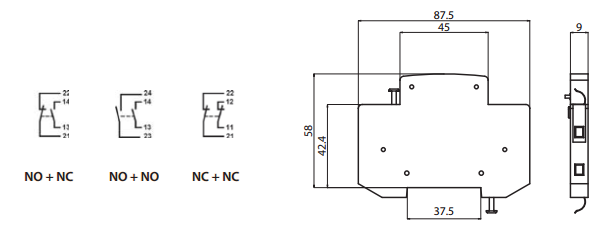

Блок контактов PS EFI для дифференциальных реле EFI (16-80A)

Тип

Контакты

Код

Вес (г)

Упаковка (шт.)

PS EFI - MD

NO + NС

2069001

50

1/12

PS EFI - 2M

2 x NС

2069002

50

1/12

PS EFI - 2D

2 x NO

2069003

50

1/12

NO - нормально открытый контакт
NС - нормально закрытый контакт



EFI Chema Dop ac 1 ETI



 Независимый расцепитель DA EFI для дифференциальных реле EFI (16-80A)



 Независимый расцепитель DA EFI для дифференциальных реле EFI (16-80A)



Тип

Для

Код

Вес (г)

Упаковка (шт.)

DA EFI

EFI-2/EFI-4

2069004

45

1/12









Пломбировочная панель для дифференциальных реле EFI (16-80A) ETI

Тип

Для

Код

Вес (г)

Упаковка (шт.

Пломбировочная панель EFI - 2

EFI-2

2069011

2

2

Пломбировочная панель EFI - 4

EFI-4

2069012

3

2






Дифференциальные реле EFI-2 UT (помехозащищённые)

Дифференциальные реле EFI-2 UT (помехозащищённые)

EFI-2 UT* тип A

IN(A)

IΔN(A)

Количество

полюсов

Код A

Вес (г)

Упаковка

(шт.)

25

0,03

2

852528418

260

1/10

 УЗО с обозначением UT обладают большей устойчивостью к импульсным токам, возникающим из-за:
- перенапряжений, вызванных индуктивной или емкостной коммутируемой нагрузкой;
- скачков тока пускорегулирующих аппаратов с компенсированными или некомпенсированными люминесцентными  лампами;
- скачков тока при наличии трансформаторов для низковольтных галогенных светильников (обычных или электронных);

Дифференциальные реле ETI- перенапряжений, обусловленных подключением и отключением электрических потребителей, а также ударами молний;
- перенапряжений, вызванных сетевыми коммутациями;
- выдерживает кратковременное воздействие импульса перенапряжения с параметрами 8/20 до 3000А



 Дифференциальные реле EFI-4 UT (помехозащищённые) EFI-4 UT тип A

Дифференциальные реле EFI-4 UT (помехозащищённые) ETI

IN(A)

IΔN(A)

количество

полюсов

Код A

Вес (г)

Упаковка

(шт.)

25

0,03

4

852548411

453

1/10

40

0,03

4

854048418

453

1/10

63

0,03

4

856348419

453

1/10

40

0,1

4

854041411

470

1/10

63

0,1

4

856341412

470

1/10

40

0,3

4

854043413

470

1/10

63

0,3

4

856343414

470

1/10

40

0,3

4

854045415

470

1/10

63

0,3

4

856345416

470

1/10



Дифференциальные реле EFI-4 S (селективные)

й ток  утечки 0,03 Дифференциальные реле EFI-4 KV/G  ETIEFI-4 S* (тип A, AC)

IN(A)

IΔN(A)

количество

полюсов

Код A

Код AC

Вес (г)

Упаковка

(шт.)

40

0,3

4

859443410

2064243

400

1/10

63

0,3

4

854048418

2064244

400

1/10

* УЗО тип "S" - селективное УЗО предназначеное, прежде всего, для использования в качестве главного УЗО в электроустановках. Селективность его работы с УЗО общего применения и УЗО тип "KV/G" обеспечивается задержкой времени отключения около 40 мс. УЗО тип "S" нельзя применятькак единственное EFI 4sустройство в электроустановке.

Кроме него, следует использовать УЗО общего применения, которые обеспечивают защиту людей от поражения электрическим током. УЗО тип "S" контролирует качество изоляции токоведущих частей у всей электроустановки и применяется, как правило, для защиты от пожар.



Дифференциальные реле EFI-4 KV/G

й ток  утечки 0,03 Дифференциальные реле EFI-4 KV/G  ETI

IN(A)

IΔN(A)

количество

полюсов

Код A

Вес (г)

Упаковка

(шт.)

40

0,03

4

854088416

400

1/27

УЗО тип "KV/G" имеют повышенную стойкость к кратковременным перенапряжениям благодаря выдержке времени 10 мс.  Тем самым ослабляется действие сетевых помех. Их рекомендуется использовать в электроустановках с высокой вероятностью появления перенапряжения.

EFI 4s  Например:

- в зонах с интенсивной грозовой активностью;
- при подключении электроустановок в сельской местности к воздушным линиям электропередач;
- при коммутации электрических цепей с большой индуктивной или емкостной нагрузкой;
                                         - в помещениях с повышенной влажностью;
